SOLIDWORKS SAC METAL BEND ALLOWANCE YÖNETİMİ

SolidWorks'ün sac metal modülü, bükülecek bir parçanın düz açılımını (flat pattern) hesaplarken üç farklı yöntem sunar: K-faktör, bend allowance ve bend deduction. Bu sayfa bu üç yöntemin farkını, malzemeye göre tipik başlangıç değerlerini, iç bükme yarıçapı ile kalınlık ilişkisini ve abkant tezgâhı kalibrasyonunu açıklıyor — amaç tasarımcının modelde girdiği sayı ile atölyede çıkan ölçünün örtüşmesi. Formül kalıpları ve bend table kullanımı da pratik örneklerle ele alınıyor.

1. ÜÇ YÖNTEM AYNI PROBLEME NASIL ÜÇ AÇIDAN BAKAR?

Sac büküldüğünde iç yüzey sıkışır, dış yüzey gerilir. İkisi arasında uzunluğu değişmeyen bir nötr eksen vardır ve flat pattern uzunluğu tam olarak bu eksen boyunca ölçülür. SolidWorks bu uzunluğu hesaplamak için üç matematiksel yol sunar:

• K-faktör: Nötr eksenin sac iç yüzeyinden kalınlığa oranı (K = t / T). 0 ile 1 arasında değer alır; pratikte 0,30 - 0,50 bandı içinde kullanılır.
• Bend Allowance (BA): Büküm yayı boyunca nötr eksen üzerinde ölçülen mesafe. Açılım = bacak1 + bacak2 + BA.
• Bend Deduction (BD): Dış kenardan dış kenara ölçüden çıkarılması gereken miktar. Açılım = bacak1_dış + bacak2_dış − BD.

Aynı parçayı üç yöntemle modellerseniz flat pattern uzunlukları milimetrenin altında bir farkla birbirine eşit çıkmalıdır. Eşit çıkmıyorsa iç bükme yarıçapı (R) ya da malzeme kalınlığı (T) yöntemler arasında değişmiş demektir.

2. PRATİK FORMÜLLER

SolidWorks ekran arkasında şu denklemleri çalıştırır; tasarımcının bunları ezberlemesine gerek yok ama atölye iletişiminde elle çek-doğrula yaparken işe yarar:

• Bend Allowance: BA = (π / 180) × A × (R + K × T)
• Bend Deduction: BD = 2 × (R + T) × tan(A / 2) − BA
• Nötr eksen konumu: t = K × T

Burada A büküm açısı (derece), R iç bükme yarıçapı, T sac kalınlığı, K ise K-faktör. 90° dik büküm için formüller sadeleşir: BA = (π / 2) × (R + K × T) ve BD = 2 × (R + T) − BA. 90° dışındaki açılarda (45°, 135°) bu sadelik kaybolduğu için modeli kurarken doğrudan SolidWorks'ün hesabına güvenmek daha sağlıklı.

3. HANGİ MALZEMEDE HANGİ K-FAKTÖR DEĞERİ KULLANILIR?

Atölye kalibrasyonu yapılmamışsa hangi değerle başlanacağı sorusu kritiktir. Aşağıdaki bant, Türkiye'deki sac metal sektöründe — beyaz eşya panel üretiminden otomotiv yan sanayi yedek parçasına, CNC abkant atölyelerinden mutfak ekipmanı imalatına — yaygın olarak kullanılan başlangıç noktalarıdır:

• Yumuşak alüminyum (1050, 5754): 0,33 - 0,40
• Soğuk haddelenmiş çelik (DKP, DC01): 0,40 - 0,45
• Galvanizli sac (DX51D): 0,40 - 0,44
• Paslanmaz çelik (AISI 304, 316): 0,45 - 0,50
• Bakır ve pirinç: 0,33 - 0,40

Bu değerler başlangıç noktası; nihai sayı atölyenin abkantı, V-bloğu ve operatör baskısıyla değişir. 100 mm × 100 mm bir test kuponu 90° büküp gerçek açılımı kumpas veya ölçü mikrometresiyle alın, ±0,02 adımlarla K'yı kalibre edin. Üç kupon yeter; dördüncüde sonuç tekrar ediyorsa değer kilitlenir.

4. İÇ BÜKME YARIÇAPI (R) İLE KALINLIK (T) İLİŞKİSİ

K-faktör tek başına çalışan bir sayı değildir; iç bükme yarıçapının kalınlığa oranına (R / T) bağlıdır. Aynı malzemede R büyüdükçe nötr eksen kalınlığın ortasına yaklaşır, K artar; R küçüldükçe nötr eksen iç yüzeye kayar, K düşer.

Genel atölye kuralı: R ≥ T. Daha küçük yarıçaplar büküm köşesinde mikro çatlak ve renk değişimi yapar; paslanmaz ve yüksek mukavemetli alaşımlarda R ≥ 1,5 × T önerilir. Bükme aparatınızın V-bloğu da bu değeri sınırlar — 1,5 mm sacta 6 mm V-blok kullanılıyorsa içyarıçap doğal olarak ≈ 1 mm gelir. Abkant operatörüyle V-blok seçimini önceden konuşmadan model kurmak, en pahalı tasarım hatalarından biridir.

Sac metal komutlarının panel yerleşimi ve ilişkili parametreler konusunda derin pratik için SolidWorks eğitimi kapsamındaki sac metal modülü senaryoları, gerçek atölye dosyalarıyla bu ilişkiyi pekiştiriyor. Resmi parametre dokümantasyonu SolidWorks yardım sayfalarında da detaylı şekilde anlatılmıştır.

5. BEND TABLE NEDEN ONLARCA PROJEYİ TUTAR?

K-faktörü tek bir sabit olarak girmek yerine SolidWorks'ün Bend Table mekanizmasını kullanmak, aynı atölyenin tüm parçalarını ortak bir kalibrasyon dosyasından beslemenizi sağlar. Tablonun satırlarına kullanılan kalınlıklar, sütunlarına ise iç bükme yarıçapları gelir; hücrelere K-faktör veya doğrudan BA değeri yazılır.

Tipik bir tablonun iskeleti şöyle görünür:

• Kalınlık satırları: 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0 mm
• Yarıçap sütunları: 0,5 / 1,0 / 1,5 / 2,0 / 3,0 / 5,0 mm
• Hücrelerde: kalibre edilmiş K-faktör (örn. 1,5 mm DKP × R=1,5 mm için K=0,42)

Tablo Tools > Options > File Locations > Bend Table Templates yolunda tanımlı klasörden okunur. Şirket içi standart için bu klasörü ortak ağ sürücüsünde tutun — bir mühendis tabloyu kalibre eder, herkes aynı dosyadan çağırır. Kişisel masaüstüne kaydedilen tablo başka bilgisayarda açılınca "Bend table not found" hatası verir; bu hata SolidWorks'ün varsayılan K=0,5 değerine düşmesi anlamına gelir ve açılımları sessizce bozar.

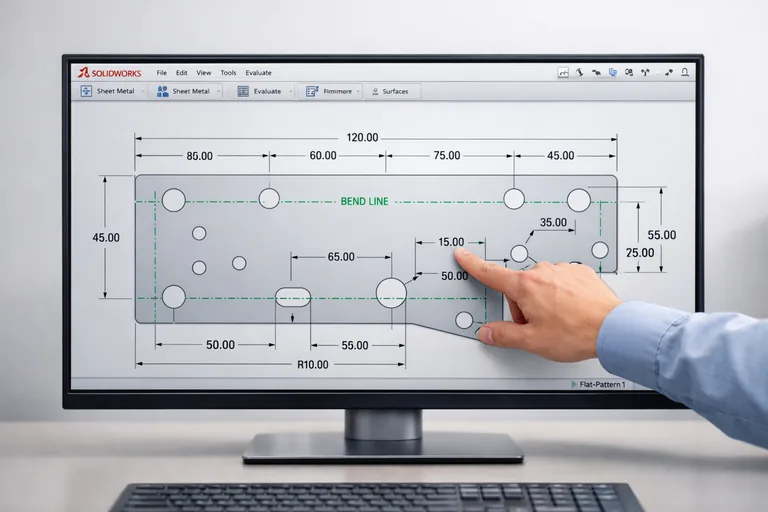

6. FLAT PATTERN VE TEKNİK RESİM ÇIKTISI

Modeli kurduktan sonra Flat-Pattern1 feature'ı FeatureManager ağacının en altında belirir. Bu feature aktifken (suppress edilmemişken) parça açılmış görünür; pasifken büküm hâlinde görünür. Drawing dosyasında View Palette panelinden Flat Pattern view'unu sürükleyerek sayfaya yerleştirirsiniz.

Açılım sayfasında atölyenin ihtiyaç duyduğu bilgiler:

1. Dış kontur ölçüleri ve toleranslar
2. Delik koordinatları (referans köşeden X-Y)
3. Büküm hatları (kesik çizgi) ve büküm yönü (up / down ok)
4. Her bükümde açı (90°, 135° vb.) ve iç bükme yarıçapı (R)
5. Malzeme adı, kalınlık, adet — title block
6. Toplam açılım uzunluğu (referans ölçü, üretim öncesi kontrol için)

Bükme yönü oku eksik bir teknik resim, abkanttaki operatörün sacı ters çevirip yanlış yöne büküm yapmasına neden olur. Bu, beyaz eşya panel üretimi ve otomotiv yan sanayi sac parça atölyelerinde her ay tekrar eden klasik bir hata; tasarımcının drawing'i çıkarmadan önce ek bir Notes katmanıyla "Büküm yönü ok ile gösterilmiştir" notu eklemesi çoğu zaman yeterli oluyor.

7. HANGİ HATALAR EN SIK TEKRAR EDİLİR?

Üretime gitmeden önce parça üzerinden hızla geçilmesi gereken kontroller:

• Bend Table tanımlı değil: Sheet Metal feature'ında "Use bend table" işaretli ama dosya yolu boş; varsayılan K=0,5 devreye girer.
• R < T girilmiş: Model üretir, atölyede çatlak çıkar. R ≥ T kuralını sketch aşamasında uygulayın.
• Multi-body part'tan tek flat pattern beklemek: SolidWorks her gövdeye ayrı Flat-Pattern1 üretir; gövdeleri Save Bodies komutuyla ayrı .sldprt'lere ayırmadan tek BOM satırı çıkmaz.
• Delik büküm hattının üzerinde: Cut-Extrude'u büküm öncesinde mi sonrasında mı uyguladığınız flat pattern'de fark yaratır. Forming Tool ve Hem'lerin sırasını kontrol edin.
• K-faktör atölye gerçeğine kalibre edilmemiş: Test kuponu yapılmadan üretime gönderilen ilk parti sapmalı çıkar; ikinci partide K düzeltilir, üçüncüye kadar hurda birikir.
• İnch / mm karışıklığı: Sample bend table'lar inch için hazırlanmıştır; doğrudan kopyalayıp kullanmak fatal sayı hatasıdır.

8. K-FAKTÖR MÜ, BEND DEDUCTION MI?

Tasarımcı tarafında K-faktör + bend table ikilisi daha esnektir; farklı kalınlık ve yarıçap kombinasyonlarına genişlemek tek dosyada mümkün. Atölye operatörü tarafında ise bend deduction daha hızlı; dış-dış ölçüden basit bir çıkarma yapılır, mental hesap kolaydır.

Türk sac metal sektöründe iki yaklaşım da yaşar: lazer kesim + abkant servisi veren atölyeler genellikle BD tablosu tutar, kendi içinde üretim yapan beyaz eşya ve otomotiv yan sanayi firmaları ise K-faktör + bend table yaklaşımını tercih eder çünkü ERP entegrasyonu için parametrik bir model gerekir. Karar atölyenizin geçmiş kalibrasyon verisinin hangi formatta tutulduğuna bakılarak verilir — yeni baştan inşa etmek yerine var olan veriye uyum sağlamak her zaman daha hızlı sonuç verir.

Bir kez kalibre edilmiş bend table, sonraki onlarca projede dokunmadan çalışır. Bu yüzden ilk parçaya harcanan iki saatlik test-ölç-düzelt döngüsü, yılda yüzlerce parça üreten bir atölye için kendini ilk haftada öder; sonrası net kazançtır.
