DÜZ KREMAYER DİŞLİ AÇMA EĞİTİMİ

Bir kremayer dişlinin önünde durup "buradan kaç tane çıkacak?" diye soran kişiyle, "modülü 2, profili 20°, uzunluğu 1000, malzeme C45 — bir paso freze, sonra finish, bir parça 18 dakika" diyen kişi aynı atölyede çalışır. İkincisinin bildiği şey ne ileri matematik ne sihir; sadece bir doğrusal dişlinin geometrisinin kapalı bir denklem olduğunu ve her parametrenin tezgah ayarına nasıl yansıdığını ezberden bilmesi. Kremayer dişlinin "zor" denen yanı tam burada başlar.

Aşağıda düz kremayer dişlinin (rack gear) tezgahta açılışını sıfırdan ele aldık: modül ve profil açısının ne olduğundan başlayıp freze, planya ve CNC ile üretim adımlarına, DIN 3961 tolerans sınıflarına ve sık yapılan hatalara kadar. Konuya makine elemanı tarafından bakmak isterseniz Türkçe Wikipedia dişli maddesi temel kavram sözlüğünü toparlar.

Kremayer Dişli Nedir?

Kremayer dişli (İngilizce rack gear, Almanca Zahnstange), dairesel bir dişlinin sonsuz yarıçaplı hali olarak düşünülür. Yani sıradan bir alın dişlinin çapını sonsuza götürdüğünüzde elinizdeki düz bir çubuk üzerine sıralanmış dişlerdir. Bir pinyon (küçük yuvarlak dişli) ile birlikte çalıştığında dönme hareketini doğrusal harekete (ya da tersine) çevirir. Otomotivde direksiyon sistemleri, CNC tezgahların eksen tahriki, sanayi tipi otomatik kapılar ve hassas pozisyonlama mekanizmalarının büyük çoğunluğu bu sade çiftin üzerine kurulur.

Türkiye'de kremayer dişli en yoğun talep otomotiv yan sanayisinden ve beyaz eşya üreticilerinden gelir. Bursa ve Kocaeli'deki direksiyon sistemi tedarikçileri, Manisa hattındaki beyaz eşya fabrikaları, kapı-perde otomasyonu yapan Konya ve Gaziantep firmaları — bunların hepsi standart modüllerde (m=1, 1.5, 2, 2.5, 3) düz kremayer kullanır. Üretim ise ya kendi atölyelerinde ya da Ankara-İvedik, İzmir-Atatürk OSB ve Konya'daki dişli imalatına özelleşmiş tezgahçılarda yapılır.

Modül ve Profil Açısı Nasıl Seçilir?

Modül (m), bir dişli ailesinin tüm geometrisini belirleyen tek parametredir. ISO sisteminde milimetre cinsinden verilir ve diş kalınlığı, yüksekliği, adımı modülün katları olarak çıkar. Adım (pitch) p = π × m formülüyle bulunur; yani m=2 modüllü bir kremayerde iki diş tepesi arası 6,283 mm'dir. Modül büyüdükçe diş büyür, yük taşıma kapasitesi artar, ama küçük pinyon ile çalışma sınırlanır.

Profil açısı (pressure angle), dişin yan yüzeyinin temas hattındaki eğimidir. Endüstride standart 20°'dir; bazı eski Avrupa tasarımlarında 14,5°, ağır yük uygulamalarında 25° görülür. 20°'yi seçmek demek hem kesici takım piyasada bol, hem pinyon-kremayer çiftiyle değiştirilebilirlik yüksek demek. Tedarikçiden "özel açılı kremayer" istemek hem süreyi hem maliyeti üçe katlar.

• m=1 — m=1,5: Hafif yük, hassas pozisyonlama (CNC küçük eksenler, ofis ekipmanları)
• m=2 — m=2,5: Otomotiv direksiyon, orta ağırlıkta otomasyon
• m=3 — m=4: Sanayi kapısı, vinç eksen tahriki, ağır pozisyonlama
• m=5 ve üzeri: Liman vinci, büyük raylı sistem, özel makine

MEB Makine Teknolojisi alan müfredatında "Standart Makine Elemanları" dersinde modül kavramı bu sırayla işlenir; öğrencinin önce m ile p, sonra m ile diş yüksekliği bağıntılarını ezberlemesi beklenir. Konuyu CAD ortamında daha geniş ele almak isterseniz SolidWorks eğitimi dişli ve kremayer modülünü parametrik olarak modellemenin sistematik yolunu sunar.

Diş Geometrisi ve Hesap Adımları Nasıl Çıkarılır?

Bir kremayerin tezgaha bağlanmadan önce kağıt üzerinde tam çözülmüş olması gerekir. Düz kremayer geometrisi şu temel büyüklüklerden oluşur:

1. Adım: p = π × m
2. Diş başı yüksekliği (addendum): ha = 1,0 × m
3. Diş dibi yüksekliği (dedendum): hf = 1,25 × m
4. Toplam diş yüksekliği: h = ha + hf = 2,25 × m
5. Diş kalınlığı (referans çizgisinde): s = p/2 = π × m / 2
6. Diş genişliği (yüz): tipik b = 8 × m ile 12 × m arası

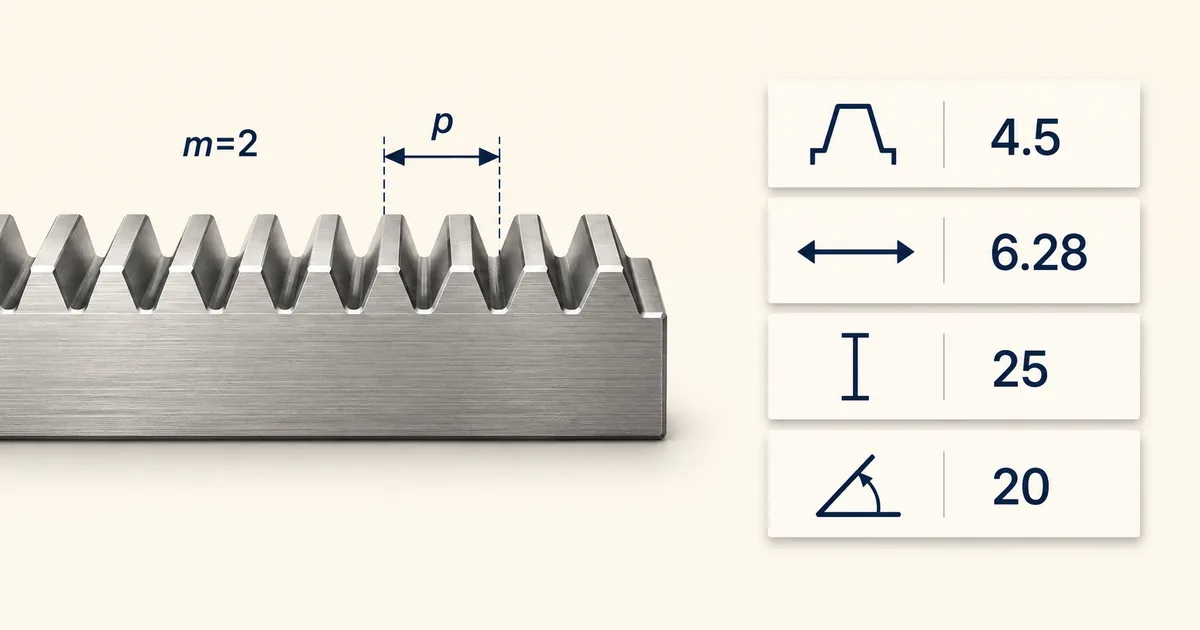

Örnek: m=2 modüllü, 1000 mm uzunluğunda, 25 mm yüz genişliğinde bir kremayer için adım 6,283 mm, diş yüksekliği 4,5 mm, diş kalınlığı 3,14 mm olur. 1000 mm'lik çubukta yaklaşık 159 diş açılır; gerçekte 158 diş açılıp kenarda yarım diş boşluk bırakılır çünkü çubuk uçlarına denk gelen yarım dişler hem montajda hem ölçümde sorun yaratır.

Hesabı atölyede tezgahçıya yazılı geçirmek standart davranıştır. "Modül 2, yüz 25, uzunluk 1000, profil 20°, kalite Q8" gibi bir cümle bütün üretim parametresini taşır. Türk imalat sanayinde bu ifade hâlâ pafta üzerine elle yazılır; CAD çıktısı ekstra bir doğrulamadır, asıl üretim emri yazılı paftadır.

Malzeme ve Isıl İşlem Tercihi

Kremayerde malzeme seçimi yükü, hızı ve ömrü doğrudan belirler. Türk piyasasında en yaygın tercihler şunlardır:

• C45 (1.0503): Sade karbonlu çelik, ucuz, işlemesi kolay. Düşük-orta yüklü kremayerlerde gövde malzemesi. Genellikle indüksiyonla yüzey sertleştirme uygulanır.
• 42CrMo4 (1.7225): Alaşımlı çelik, ıslah edilebilir. Ağır yüklü uygulamalarda standart. Otomotiv direksiyon kremayerlerinin yaklaşık tamamı bu sınıftadır.
• 16MnCr5 (1.7131): Sementasyon çeliği. Diş yüzeyi karbon emdirilip sertleştirilir, çekirdek tok kalır. Yüksek devirli ve sürekli çalışan uygulamalarda tercih.
• Paslanmaz 304/316: Gıda, ilaç ve dış mekan uygulamalarında. İşlemesi C45'ten belirgin yavaş, takım ömrü kısa.

Isıl işlem genellikle dişler açıldıktan sonra uygulanır; sertleştirme sonrası rektifiye (taşlama) finish operasyonu yapılır. Bursa, Gebze ve Konya'da kremayer üreten atölyelerin çoğu ısıl işlemi dışarıdan, "ısıl işlem evi" olarak bilinen uzman firmalardan alır. İndüksiyon sertleştirmenin saatlik fiyatı, sementasyonun kilo bazlı fiyatı atölyeden atölyeye değişir ama oran her zaman aynıdır: ısıl işlem maliyeti ham parça maliyetinin yaklaşık %15-25'i.

Üretim Yöntemleri ve Tezgah Seçimi

Frezeyle Kremayer Nasıl Açılır?

Düz kremayer üretmenin en yaygın geleneksel yolu üniversal frezede form kesici (rack milling cutter) kullanmaktır. Kesici, açılacak dişin tam negatif profilini taşır; yani 20° profil açılı m=2 modül için "modül 2, profil 20° rack cutter" tezgaha bağlanır, parça boyunca her diş ayrı ayrı kesilir.

Tipik freze iş akışı:

1. Kremayer çubuğu mengeneye bağla, yüz boyu paralel ayarla (komparatörle 0,02 mm tolerans).
2. Form kesiciyi tezgaha tak, kesici eksenini parça yüzeyine dik konumlandır.
3. İlk dişin sıfır noktasını belirle (genellikle çubuk ucundan modül + 1 mm içeride).
4. Y ekseninde diş yüksekliği kadar in (m=2 için 4,5 mm). İki paso önerilir: kabada 4 mm, finishde 0,5 mm.
5. Bir diş açtıktan sonra X ekseninde tam p = π × m ilerle. Bu adımı kremayer indeks aparatı sağlar; çoğu atölyede dijital konumlayıcı ile yapılır.
6. Tüm dişler açılana kadar tekrarla. m=2 kremayerde 158 diş yaklaşık 35-45 dakika sürer.

Frezede en sık görülen üç hata: birincisi adımın küçük kayması (0,02 mm bile birikince son dişte 3 mm kaymaya döner), ikincisi diş derinliği eksik bırakmak (pinyon yataklanamaz), üçüncüsü kesici ekseninin hafif eğik bağlanması (diş yüzeyi tek tarafa eğimli çıkar). Birinci hata için her 10 dişte komparatörle ölçüm, ikinci için iki paso finish, üçüncü için bağlama sonrası saat ile kontrol yapılır.

Planya Yöntemi Hangi Durumda Tercih Edilir?

Planya (shaping), kremayer üretiminin en eski yöntemidir ve hâlâ özel durumlarda en doğru sonucu verir. Tezgah doğrusal hareketle dişleri tek tek "yontar"; freze gibi dönen takım değil, ileri-geri giden bir kalem (shaper cutter) kullanılır.

Planya frezeden ne zaman üstündür?

• Çok uzun kremayerlerde: 3-6 metre arası kremayerler tek seferde planya tezgahında işlenebilir. Freze yatağında bu boy zorlanır.
• Büyük modüllerde: m=8 ve üzeri modüllerde tek bir freze pasoyla diş açmak takım ömrünü yer; planyanın darbeli kesişi büyük modülde daha temiz yüzey verir.
• Yüksek profil hassasiyeti gerektiğinde: Planya cutter'ı diş profilini yontarak oluşturur; freze form cutter'ı ise hazır profili kopyalar. Aşınmış form cutter sapması doğrudan parçaya yansır; planyada bu daha kontrol edilebilir.

Türkiye'de uzun kremayer (özellikle vinç ve makina eksenlerinde 4-6 m boylar) üretiminin önemli kısmı hâlâ planyada yapılır. Bursa, İzmir Çiğli ve Ankara Sincan'da planyalı kremayer üreten atölyeler kapasitenin neredeyse tamamını alıp veriyor; çünkü bu boyda CNC kremayer açan tezgah sayısı yurt çapında onlarla sınırlı.

CNC ile Kremayer Nasıl Üretilir?

CNC dik veya yatay işleme merkezi kremayer üretimini iki şekilde yapar: birincisi geleneksel form cutter ile (frezeyle aynı mantık, CNC kontrolü), ikincisi profil takımı ile diş profilini interpolasyon ile kesmek. İkinci yöntem küçük üretim adetlerinde çok pratiktir çünkü her modül için ayrı form kesici stoklamak gerekmez; tek bir uçlu freze (genelde φ4-φ6 mm) ile her modül CAM'de programlanır.

CAM iş akışı şu adımları içerir:

1. Parça modelini CAD'de parametrik kur — modül, profil açısı, uzunluk, yüz genişliği değişken.
2. Diş profilini matematiksel olarak türet (involute hesabı veya STEP profil dosyası).
3. CAM'de işleme stratejisi seç — genelde 2,5D adaptif kabadan başlanır, sonra profil finishi.
4. İlk diş için kod üret, sonra döngü tanımla: X ekseninde p × n kayma, aynı toolpath tekrar.
5. Simülasyonda çarpışma ve takım giriş açısını doğrula.
6. Tezgahta deneme parçası (genellikle 3-5 diş) aç, ölçüm sonrasında ana üretime geç.

CNC'nin avantajı esnekliktir: bir tezgahta gün içinde m=1,5'ten m=4'e geçmek 15 dakikalık parametre değişikliği. Dezavantajı süredir: tek diş işleme süresi formlu kesicinin 2-3 katı olabilir. 50 adet altında parti büyüklüğü için CNC ekonomik; 50 ve üstünde form cutterlı freze hâlâ kazandırır. CAD tabanlı parametrik kremayer modeli kurmak CAM'de zaman kazandırır; tek bir parametre değişiminde tüm geometri ve takım yolu kendini güncelleyebilir.

DIN 3961 Toleransları ve Kalite Kontrol Nasıl Yapılır?

Kremayerin "kalite sınıfı" üretimden bağımsız tanımlanır. Avrupa'da DIN 3961 (modülü 1 mm'den büyük dişliler için), uluslararası karşılığı ISO 1328, ABD'de AGMA 2015 standartları kullanılır. DIN 3961'de Q1 en hassas, Q12 en kaba sınıftır. Pratikteki dağılım:

• Q5 — Q6: Hassas ölçüm cihazı, optik sistemler. Genelde taşlama (gear grinding) sonrası ulaşılır.
• Q7 — Q8: Otomotiv direksiyon, hassas pozisyonlama. Freze + rektifiye veya CNC finish.
• Q9 — Q10: Sanayi otomasyonu, kapı sistemleri. Standart freze veya CNC üretim, taşlama opsiyonel.
• Q11 — Q12: Vinç, raylı sistem. Planya veya kaba freze, sertleştirme sonrası yüzey kalır.

Türkiye'de hassas üretim atölyelerinde Q7-Q8 standart hedeftir; otomotiv tier-1 tedarikçileri Q6 ve altını ister. Ölçüm için diş üzerinden çiftli pim ölçüsü (over pin measurement), profil projektör ve modern atölyelerde CMM (koordinat ölçüm makinesi) kullanılır. CMM yatırımı yapamayan küçük atölyeler dış laboratuvarlardan rapor alır; standart bir kremayer CMM ölçüm raporu Türkiye'de bu hizmeti veren üç-beş laboratuvardan birinden 250-500 TL aralığında temin edilir.

Sık Yapılan Hatalar Nelerdir?

Atölyede tekrar tekrar görülen, çoğu yeni başlayanlardan değil deneyimli kişilerden bile çıkan klasik hatalar:

• Modül ve adım karıştırmak: "Adım 6,28" diyen müşteri aslında m=2 ister; "modül 6,28" yanlış kayıt felakettir. Sipariş alırken her iki büyüklük doğrulanır.
• Çubuk yüz paralelliği gözden kaçmak: Mengeneye eğri bağlanan çubuk her dişte aynı miktar sapar, son dişte 0,5 mm yüzey eğikliği oluşur. Bağlama sonrası komparatör zorunlu.
• Form cutter'ın aşınmasını görmemek: Aşınmış kesici diş başını yuvarlatır; pinyon ile temas hattı kayar, mekanizma çalışırken titrer. Her 200-300 dişte cutter profil kontrolü.
• Isıl işlem sonrası eğilmeyi hesaba katmamak: Sertleştirme uzun kremayerde 0,1-0,3 mm/m eğilme yaratır. Doğrultma yapılmadan veya finish rektifiyeye yer bırakmadan teslim edilen parça müşteride sıkıntı çıkarır.
• Diş başı yüzeyi pürüzlü bırakmak: Sadece diş yan yüzeyleri taşlanır, diş başı kalır. Pinyon dönerken hızlı aşınır. Diş başı için de bir paso ince freze gerekir.
• Pinyon ile çift kontrolünü atölyede yapmamak: Üretilen kremayer mutlaka eşleşeceği pinyon ile manuel dönme testinden geçirilir. Tezgahtan çıkıp müşteriye giden parçanın pinyonla uyumsuz çıkması telafi edilemez bir hatadır.

Daha kapsamlı bir makine elemanı bağlamında kremayer üretimini ele almak isteyenler için Almanca dünyanın referans literatürü zengin; konuya teknik açıdan derinleşmek için Almanca Wikipedia Zahnstange maddesi DIN tablolarıyla birlikte iyi bir başlangıç noktası sunar. Düz kremayer üretimi sayılı parametrenin oyunu — modül, profil, kalite — ama her birini doğru yapmak bütün bir atölye disiplini ister. İyi açılmış bir kremayer onlarca yıl çalışır; kötü açılmış olanı bir hafta dayanmaz.

Sık Sorulan Sorular

Düz kremayer ile helisel kremayer arasındaki fark nedir?

Düz kremayerde dişler çubuğun uzun eksenine dik yerleştirilir; helisel kremayerde dişler belli bir helis açısıyla eğiktir. Helisel yapı daha sessiz çalışır ve aynı anda birden fazla dişle temas kurduğu için yüksek yüklerde dayanıklıdır, ama üretimi pahalıdır. Direksiyon sistemleri ve standart endüstriyel uygulamalarda düz kremayer baskın tercihtir.

Kremayer dişlide modülü nasıl seçeriz?

Modül; aktarılacak yük, çalışma hızı ve eşleşeceği pinyonun çapına göre belirlenir. Hafif yük ve hassas konumlama için m=1-1,5, otomotiv direksiyon için m=2-2,5, sanayi otomasyonu ve kapı sistemleri için m=3-4, vinç ve büyük makina eksenleri için m=5 ve üstü standart pratiktir. Pinyon çapı modülün diş sayısı ile çarpımıdır; küçük pinyona büyük modül seçmek altkesme (undercut) sorununa yol açar.

Form cutter ile CNC profil interpolasyonu arasında hangisi daha doğru sonuç verir?

Doğru takım ve doğru program ile her ikisi de Q7-Q8 kalite üretebilir. Form cutter yüksek adetli üretimde hızlıdır; aşınma yönetilirse tutarlıdır. CNC interpolasyon küçük adetlerde ve modül değişkenliği yüksek işlerde esnektir. Hassas kalite (Q5-Q6) iki yöntemin sonuna eklenen taşlama operasyonu ile elde edilir, çıplak işleme adımı tek başına yeterli değildir.

Kremayer açma için ortalama bir tezgah süresi ne kadardır?

Standart bir m=2, 1000 mm uzunluk, 25 mm yüz genişliğinde kremayer için üniversal frezede iki paso ile 35-45 dakika makine süresi tipiktir. CNC işleme merkezinde aynı parça 50-70 dakika sürebilir; ama hazırlık süresi CNC'de daha kısa olduğu için parti adedi 10'un altında ise toplam süre CNC lehine değişir. Sertleştirme ve taşlama dışarıdan alınıyorsa toplam teslim süresi 5-10 iş gününe uzar.

Profil açısı 14,5° kremayer hâlâ üretiliyor mu?

Üretilebilir ama özel sipariştir. 14,5° eski Amerikan ve İngiliz standartlarında yaygındı, modern uygulamalarda 20° baskındır. Eski makinaların yedek parçasında 14,5° gerekebilir; bu durumda kesici özel sipariş edilir, üretim süresi normalin iki-üç katına çıkar. Yeni tasarım yapanlar 14,5°'den kaçınır çünkü hem yedek tedariği zor hem de pinyon-kremayer çiftinin değiştirilebilirliği kısıtlı kalır.

Türkiye'de hangi malzeme en yaygın kullanılır?

Genel sanayi uygulamalarında C45 (1.0503) gövde malzemesi olarak baskındır, otomotiv ve ağır yükte 42CrMo4 (1.7225) tercih edilir. Hassas ve sürekli yüklü uygulamalarda 16MnCr5 sementasyon çeliği kullanılır. Paslanmaz gerektiren gıda ve dış mekan uygulamalarında 304 veya 316 paslanmaz çelik tercih edilir ama işleme süresi karbonlu çeliğin neredeyse iki katıdır.

Kremayerin yüzey sertliği ne kadar olmalı?

Uygulamaya bağlıdır. Standart endüstriyel kullanımda 50-55 HRC yeterlidir, indüksiyonla yüzey sertleştirme bu aralığı kolay sağlar. Otomotiv direksiyon ve yüksek devirli uygulamalarda 58-62 HRC istenir, bu seviye sementasyon ile elde edilir. Sertlik diş yüzeyinden 1,5-2 mm derinliğe inmelidir; bu derinlik sağlanmayan kremayer ilk birkaç bin çevrimde diş yüzeyini kaybeder.
