ETABS'DE MODAL ANALİZ SONUÇLARINI YORUMLAMAK

ETABS'de modal analiz, binanın kütle ve rijitliğinin geometrik karışımını birkaç sayıyla özetler: doğal periyotlar, mod şekilleri ve kütle katılım oranları. Bu sonuçları yorumlamak, hangi periyodun makul olduğunu, kütle katılımının %95 eşiğini geçip geçmediğini ve ilk modların öteleme mi burulma mı olduğunu okuyabilmek demektir; çünkü modal çıktı yanlışsa devamındaki tüm tasarım kararları da yanlış olur. Bu sayfada periyot tablosunda nelere bakılacağını, kütle katılım eşiğini, TBDY 2018 burulma ile yumuşak kat kontrolünü ve modal tablonun ele verdiği yaygın modelleme hatalarını bulacaksınız.

1. ÖZDEĞER PROBLEMİ NEYİ ÇÖZÜYOR?

ETABS arka planda klasik özdeğer problemini çözer: [K]{φ} = ω²[M]{φ}. K rijitlik matrisi, M kütle matrisi, ω² özdeğer ve {φ} mod şekli vektörü. Bu denklem, yapı serbest bırakıldığında hangi şekillerde ve hangi açısal frekanslarda salınacağını söyler. Periyot bundan türetilir: T = 2π/ω. Yazılımın resmi referansları için CSI'nin ETABS sayfası başlangıç noktasıdır, ama yorumlama refleksini hiçbir kılavuz öğretmez.

Pratik sonuç şu: T sayısı binanın esnekliğinin doğrudan ölçüsüdür. Aynı kütleli iki binadan rijidi kısa periyot, esnek olanı uzun periyot verir. 14 katlı bir konutta T1 = 1.4 sn beklenirken 2.95 sn görülüyorsa rijitlik eksik demektir — büyük olasılıkla perde tanımı yanlış veya kolon-kiriş bağlantıları gerçeği yansıtmıyor.

Define > Modal Cases > Modify/Show Case ekranında Eigenvector ile Ritz Vector seçimi vardır. Eigenvector global davranışı sağlam çözer; Ritz Vector deprem/rüzgar yön bias'lı, yatay yük analizinde daha az modla aynı katılımı yakalar. Yüksek katlı konutlarda Ritz Vector genelde daha verimli sonuç verir.

2. PERİYOT TABLOSUNDA NELERE BAKILIR?

Analiz çözüldükten sonra Display > Show Tables > ANALYSIS > Results > Modal Information > Modal Periods and Frequencies tablosu açılır. Beş sütun kritik:

• Period: Mod periyodu (saniye). T1 en uzun, hakim mod.
• Frequency: 1/T (Hz). Mühendis kafasında periyot tutar, sayısal kontrol için frekans işe yarar.
• Circular Frequency: ω = 2πf (rad/sn). Akademik gösterimle uyumlu.
• Eigenvalue: ω² (rad²/sn²). Doğrudan özdeğer problemi çıktısı.
• Mode No: 1'den N'e sıralı.

T1 için kabaca empirik tahmin: betonarme çerçeve binada T ≈ 0.1 × N (N = kat sayısı), perdeli sistemde T ≈ 0.05 × N. TBDY 2018 Tablo 4.6'da daha kesin ampirik ifade var (Ta = Ct × Hn^x). Modelin T1'i ampirik değerden ±%50'yi aşarak sapıyorsa modelde ya rijitlik atlanmış ya da kütle yanlış girilmiş demektir.

3. KÜTLE KATILIM ORANI VE %90 EŞİĞİ

Modal Participating Mass Ratios tablosu ikinci kritik çıktıdır. Burada UX, UY, UZ, RX, RY, RZ sütunları her modun ilgili serbestlik derecesindeki kütle katılım oranını verir; Sum UX, Sum UY ise kümülatif toplam. TBDY 2018, hem X hem Y yönünde Sum UX ve Sum UY değerlerinin %95'i (eski yönetmelikte %90) geçmesini şart koşar. Bu sağlanmıyorsa mod sayısı yetersiz, çözüm güvenilmez.

Eşiğe ulaşmak için Load Cases > Modal > Number of Modes değerini artırırsın. Yüksek katlı sistemlerde 12 mod yeterli görünebilir; düzensiz planlı veya çok katlı yapılarda 30-50 mod gerekebilir. Pratik referans: kabaca 3 × kat sayısı modla başla, Sum UX ve Sum UY tabloda %95'e dayanana kadar artır.

Bir başka durum: ilk modda UX = 0.72, ikinci modda UY = 0.68, üçüncü modda RZ = 0.54 gibi bir dağılım sağlıklıdır. Tersine, ilk modda RZ = 0.65 çıkıyor ve UX yalnızca 0.18'e ulaşıyorsa bina burulmaya kilitlenmiş demektir — bu, hem yönetmelik açısından bir kırmızı bayrak hem modelleme kontrolü gerektiren bir uyarıdır.

4. BURULMA DÜZENSİZLİĞİ TESPİTİ

İlk üç modun karakteri TBDY 2018 burulma düzensizliği A1 kontrolünden önce çıplak gözle kontrol edilir. Sağlıklı sıra: 1. mod X öteleme, 2. mod Y öteleme, 3. mod burulma. Bu sıra bozulduğunda — özellikle 1. mod burulmaya dönerse — plan asimetrisi şüphesi vardır.

Niceliksel kontrol için Display > Show Tables > Story Output > Story Drifts veya Story Max/Avg Drift Ratios tablosu kullanılır. TBDY 2018 Madde 3.6.2.2'ye göre burulma düzensizliği katsayısı η_bi şöyle hesaplanır:

• η_bi = (Δ_max) / (Δ_ort)
• Δ_max: Aynı katın bir ucundaki maksimum göreli kat ötelemesi
• Δ_ort: O katın iki ucundaki ötelemelerin ortalaması
• η_bi > 1.2 ise A1 burulma düzensizliği vardır, yönetmelik ek artırımlar getirir
• η_bi > 2.0 ise düzensizlik aşırı, mod birleştirme yöntemi zorunlu

İstanbul'un Beşiktaş veya Bahçeşehir gibi yamaç yerleşimlerinde, kuzey-güney aksı boyunca perde toplanmış konut bloklarında bu sınırın ihlali sık görülür. Mimari kısıt sebebiyle yapılan asimetrik perde yerleşimleri η_bi'yi 1.4-1.6 bandına itebilir; çözüm genelde perdeleri rijitlik merkezine yaklaştıracak ek perde eklemektir.

5. YUMUŞAK KAT VE ZAYIF KAT İPUÇLARI NASIL OKUNUR?

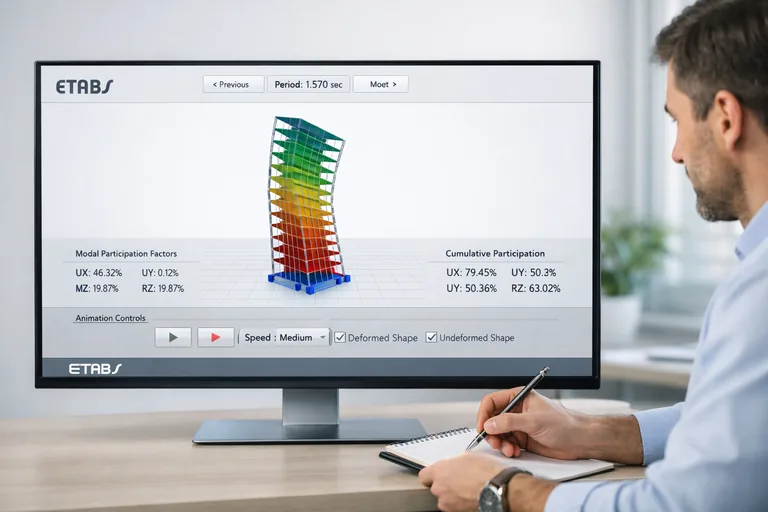

Modal analiz çıktısı yumuşak kat (B1) ve zayıf kat (B2) düzensizliklerini doğrudan vermez ama uyarı sinyali verir. Animate Mode Shape ile mod şekli izlendiğinde belirli bir katın diğerlerine göre belirgin şekilde deforme olduğu görülüyorsa o kat yumuşak kat adayıdır.

Sayısal kontrol için göreli kat ötelemesi oranı η_ki kullanılır:

• η_ki = (Δ_i/h_i) / (Δ_i+1/h_i+1) veya (Δ_i-1/h_i-1)
• η_ki > 2.0 ise B1 yumuşak kat düzensizliği
• Türk yüksek katlı konut/AVM yapılarında zemin kat dükkân + üstü tipik konut tasarımı bu sınırı zorlar

Karma kullanımlı yapılarda — alttan iki kat AVM, üstten 18 kat konut — geçiş katında kütle ve rijitlik aniden değişir. Modal sonuçlar burada şu şekilde ipucu verir: 4. veya 5. mod civarında belirli bir aralıkta sıkışmış (lokalize) deformasyon görüyorsan, geçiş katı kontrol edilmeli. Animate Mode Shape ile gözlem hızlı bir tarama sağlar.

6. YAYGIN MODELLEME HATALARININ İZLERİ

Tecrübe biriktikçe modal tablo şu örüntülerle hatalı modeli ele verir:

Bu tabloyu ezberlemek yerine yanına oturup yapı bir kez çalıştığında refleks oturur. Detaylı bir ETABS eğitimi bu örüntüleri gerçek model dosyaları üzerinden tekrarlayarak gösterir; kitap okuyarak edinilmesi mümkün değildir.

SONUÇ DOĞRULANDIKTAN SONRA NE GELİR?

Modal sonuçlar yeşil ışık verdiğinde — periyot makul, kütle katılım %95 üstü, ilk iki mod öteleme, üçüncü mod burulma — sıradaki adım yatay yük analizidir. TBDY 2018 Mod Birleştirme Yöntemi (Response Spectrum) tanımlanır: Define > Functions > Response Spectrum altında Türkiye Deprem Tehlike Haritası verisinden (DD-1 veya DD-2 deprem düzeyi, bina yer sınıfı) türetilen spektrum yüklenir.

Sonra Load Cases > Response Spectrum ekranında her yön için (Ex, Ey) modal kombinasyon yöntemi seçilir — CQC önerilir, SRSS yakın periyotlarda hatalı sonuç verir. Modal Damping oranı betonarme için 0.05 standartı. Bu noktadan sonra iç kuvvetler, kesit kontrolü ve detay tasarıma geçilir; ancak temel önermesi şudur: modal çıktı yanlışsa devamındaki her şey yanlıştır.

Modal periyot tablosuna bakıp üç saniye içinde "bu bina sağlam modellenmiş" diyebilen mühendislerin sırrı ezberlenmiş sayılar değil; onlarca farklı binayı analiz ederek oturan referans çerçevesidir. Yeni başlayan biri için pratik yol şu: her tamamladığın model için T1, T2, T3, Sum UX, Sum UY ve ilk 3 modun karakterini bir tabloya kaydet. 20 model sonra zihinde otomatik bir kalibrasyon oluşur.
