ETABS'DE P-DELTA VE İKİNCİ MERTEBE ETKİLERİNİ YÖNETMEK

P-Delta ve ikinci mertebe etkileri, bina yana ötelendiğinde düşey yüklerin oluşturduğu ek momentlerin analize katılması demektir; ETABS bunu kullanıcı bir parametre kurmadan devreye sokmaz, analiz koşar ve kontroller yeşil yansa da alttaki ek moment hiç hesaplanmamış olabilir. Bu sayfada P-Δ (büyük delta) ile P-δ (küçük delta) ayrımını, ETABS'in iki çözüm yönteminin farkını, stabilite katsayısı θ'nın nasıl okunduğunu, TBDY 2018'in 0.12 sınırını ve modelde en sık atlanan detayları somut adımlarla bulacaksınız.

1. Büyük Delta ve Küçük Delta Arasındaki Fark Nedir?

Pek çok proje raporunda iki kavram birbirine karışır; aralarındaki fark hem analitik hem pratik açıdan kritik. CSI'ın ürün sayfasında da belirtildiği gibi program nonlineer geometri analizini destekler, ama doğru sonuç kullanıcının kurguladığı yük adımlarına bağlıdır.

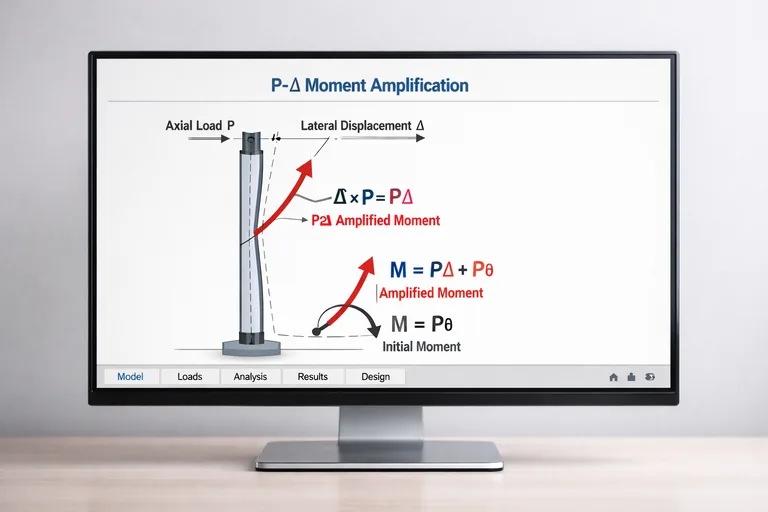

P-Δ (büyük delta), kat seviyesinde meydana gelen yatay öteleme nedeniyle düşey yüklerin oluşturduğu ek momentleri ifade eder. Bina rüzgâr ya da deprem altında yana doğru ötelendiğinde, kolonların tepelerindeki düşey yük yeni eksantrisitede çalışmaya başlar. P-Δ yapısal sistemin tamamı için yatay yer değiştirme × düşey yük çarpımıdır.

P-δ (küçük delta) ise tek bir elemanın eğriliği üzerinden tanımlanır. Bir kolon basınç altında hafifçe eğrildiğinde, eksen dışına çıkan ara kesitler ek moment taşır. P-δ tek elemanın iç davranışıyla ilgilidir, narin kolonlarda belirginleşir.

Türkiye'deki proje pratiğinde 20 katın altındaki betonarme yapılar için P-Δ baskın etkendir; çelik moment çerçeveli ya da narin kolonlu sistemlerde P-δ'nın da hesaba katılması gerekir. ETABS'in "Initial P-Delta" mekanizması varsayılan olarak P-Δ'yı çözer; P-δ ek bir bölümleme (eleman alt kesimleri veya tasarım büyütme katsayıları) gerektirir.

2. İki Çözüm Yöntemi Arasında Hangisi Seçilmeli?

Define menüsü altındaki P-Delta Options penceresi iki seçenek sunar. Aralarındaki seçim genellikle hızlı bakışta yapılır ama hesap güvenirliğini doğrudan etkiler.

İlk seçenek Non-iterative Based on Mass. Program her kat seviyesindeki kütleden bir düşey yük türetir, yapıyı tek hamlede rijit bir "sopa" modeli gibi ele alır ve tek adımda rijitlik matrisini günceller. Hızlıdır, yakınsama derdi yoktur, deprem analizi gibi tek bir kütle dağılımı üzerinden ilerleyen modellerde işe yarar. Ancak yerel burkulmayı tutturamaz; eleman bazlı sonuçlar ortalama bir görünüm verir.

İkinci seçenek Iterative Based on Load Cases. Yapı belirli bir yük kombinasyonu altında deforme edilir, rijitlik bu deforme geometride güncellenir, yük tekrar uygulanır ve sonuç yakınsayana kadar iterasyon sürer. Yerel burkulma daha doğru yakalanır. Çalışma süresi uzar ama narin elemanlı yüksek binalarda fark anlamlıdır.

Tipik bir P-Delta yük kombinasyonu şu biçimdedir:

• 1.0G + 0.3Q (TBDY 2018 yaklaşımına uygun, deprem kombinasyonlarındaki kütle katılımıyla uyumlu)
• 1.2G + 0.5Q (Amerikan kodlarına uygun pratik)
• 1.0G + 1.0Q (servis durumu kontrolleri için)

Buradaki G kalıcı yük, Q hareketli yüktür. ETABS bu kombinasyonu "P-Delta Load Combination" başlığı altında bir yük durumu olarak girmenizi ister. Convergence Tolerance varsayılan 1e-3 değerinde durur; çoğu projede yeterlidir, kritik narin yapılarda 1e-4'e indirilebilir ama her sıkılaştırma süreyi katlar.

3. Stabilite Katsayısı θ ve TBDY 2018'in 0.12 Sınırı

Stabilite katsayısı θ, bir katın ikinci mertebe etkilere karşı ne kadar hassas olduğunu sayısal olarak ifade eder. Tanım basittir:

θ = (ΣP × Δ) / (V × h)

Burada ΣP ilgili katın üstünde kalan tüm düşey yüklerin toplamı, Δ kat ötelenmesi (kat üst ve alt seviyesinin yatay yer değiştirme farkı), V o kata etkiyen kesme kuvveti ve h kat yüksekliği.

Türkiye Bina Deprem Yönetmeliği 2018, her kat için θ ≤ 0.12 sınırı koyar. Bu değerin altında kalan katlarda ikinci mertebe etkisi ihmal edilebilir kabul edilir. 0.12 ile 0.20 arasında kalan değerlerde sonuçlar büyütme katsayısı 1/(1-θ) ile çarpılarak yapı yeterli sayılır. 0.20'nin üzerine çıkan katlarda yapı stabilite açısından yetersiz; perde ekleme, kolon büyütme veya yatay rijitlik artışı şarttır.

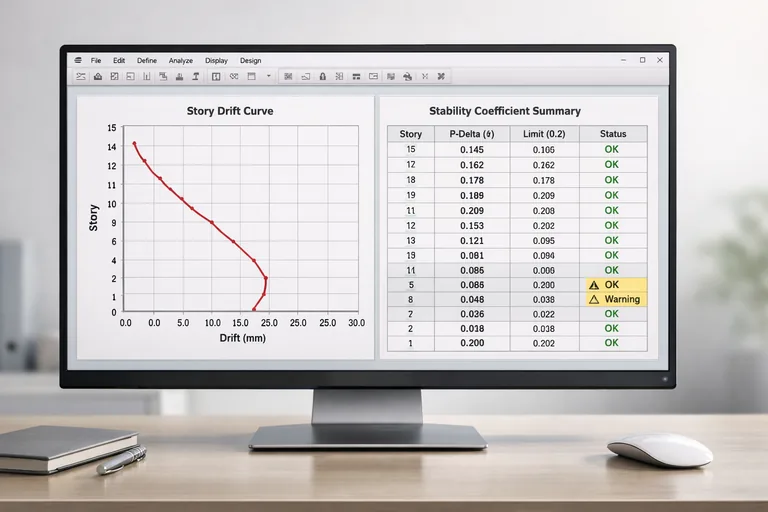

Türkiye'deki proje gerçeğinde, son on yılda yüksek katlı konut üretiminin İstanbul, Ankara ve İzmir başta olmak üzere büyük şehirlerde hızlı artması, θ kontrolünü standart adıma dönüştürdü. 25 kat üzeri rezidans projelerinde alt katlarda θ'nın 0.10'u aşması yaygın; tasarım mühendisi perde sürekliliğini ve kolon kesitlerini buna göre revize eder. ETABS'in Display > Show Tables > Analysis > Story Drifts altında kat bazında θ değerleri okunur.

4. Modeli Hazırlarken Hangi Detaylar Atlanır?

P-Delta'nın doğru çalışması, modelin temel kurgusuyla başlar. Aksi halde matematiksel olarak doğru bir analiz, yanlış girdilerle yanlış sonuç üretir.

Kütle Kaynağı Tanımı

Define > Mass Source ekranı belki de en sık atlanan adımdır. Burada belirttiğiniz oranlar (kalıcı yüklerin tamamı + hareketli yüklerin yüzde otuzu, deprem durumunda) hem mod analizinde hem P-Delta'da kullanılır. Yanlış oran, mod periyotlarını kaydırır ve ΣP değerini şişirerek yapay olarak yüksek θ üretir.

Rijit Diyafram Atamaları

Her kat döşemesine atadığınız rijit diyafram, P-Δ sırasında o katın tek bir blok olarak yana ötelenmesini sağlar. Asma kat, geniş döşeme boşluğu veya betonsuz çelik döşeme gibi durumlarda yarı rijit diyafram (semirigid) seçimi daha doğru. Yarı rijit diyafram hesap süresini iki ila üç katına çıkarır ama döşeme içi iç kuvvetler gerçeğe yaklaşır.

Mod Sayısı ve Kütle Katılımı

ETABS varsayılan 12 mod hesaplar. Yüksek binalarda bu yetersizdir; modal kütle katılım oranı her iki doğrultuda %90'a ulaşana kadar mod sayısı artırılır. Display > Show Tables > Modal Information tablosunda bu kontrol yapılır. P-Delta açıkken mod analizi otomatik olarak güncellenmiş rijitlik üzerinden çalışır; sıralamayı program yönetir ama mod yetersizliği kullanıcı sorumluluğu.

5. Tasarım Modülüne Geçişte Hangi Hatalar Yapılır?

Analiz tamamlandıktan sonra Design menüsünden beton (Concrete Frame Design) ya da çelik (Steel Frame Design) tasarım modülüne geçilir. Burada en yaygın üç hata var.

Birincisi, çelik moment çerçevesinde hem P-Delta'yı açıp hem etkin uzunluk katsayısını K>1 olarak tanımlamak. P-Delta açıkken narinlik etkisinin global kısmı zaten analizde dikkate alınır; bu durumda K’yı 1.0'da bırakmak doğru yaklaşımdır. Aksi halde ikinci mertebe iki kez sayılır ve kesitler gereksiz ağırlaşır.

İkincisi, P-Delta yük kombinasyonunu sadece deprem birleşimlerine eklemek. Bina rüzgar altında da, hatta sadece düşey yük altında bile (özellikle merkezi olmayan yüklemelerde) ikinci mertebe etkisi taşır. Initial P-Delta her zaman düşey yük kombinasyonuyla kurulur; deprem ve rüzgar kombinasyonları bunun üzerine eklenir.

Üçüncüsü, tasarım modülünde P-Delta sonuçlarının üzerine bir de manuel moment büyütme katsayısı uygulamak. TBDY 2018 Madde 4.9.2'deki büyütme yöntemi, P-Delta analizini yapmayan modeller için bir alternatiftir; ETABS'te P-Delta açıksa bu büyütme zaten geometriden gelmektedir. Pratik deneyim için ETABS eğitimi programlarında bu sıralamanın canlı model üzerinde gösterilmesi pek çok mühendisin kafasındaki ezberi kırar.

6. Pushover ve Zaman Tanım Alanında P-Delta

Doğrusal elastik analizin ötesine geçtiğinizde — pushover ya da zaman tanım alanında doğrusal olmayan analiz — P-Delta hâlâ ayrı bir adım olarak kurgulanır.

Pushover analizinde Initial P-Delta düşey yük altında bir başlangıç durumu kurar. Ardından plastik mafsallar tanımlanmış model üzerinde monotonik yatay itme uygulanır. Pushover sırasında P-Delta etkisi kapasite eğrisini sağa doğru çekmek yerine, tepe yer değiştirmesi arttıkça eğriyi aşağı çevirir; yapı daha düşük yatay yükte göçmeye başlar. Bu eğri davranışını yakalamak depremde gerçek performansı görmek için kritik.

Zaman tanım alanı analizinde (özellikle nonlineer time-history) P-Delta'nın açık olması artçı tepkilerin doğru hesabı için gereklidir. Sönüm oranı ve histerezis kuralları kadar geometrik nonlineerlik de davranışı şekillendirir.

7. Pratik Bir Kontrol Listesi

Bir ETABS modelini denetçiye göndermeden önce P-Delta açısından kontrol edilmesi gereken sıralı liste:

1. Define > Mass Source: kütle katılım oranı yönetmeliğe uygun mu?
2. Define > P-Delta Options: aktif mi, yöntem doğru seçildi mi?
3. P-Delta yük kombinasyonu girildi mi (G + 0.3Q tipinde)?
4. Iterative seçildiyse yakınsama toleransı uygun mu?
5. Diyafram atamaları tüm katlarda doğru mu, asma kat varsa semirigid mi?
6. Modal kütle katılımı %90 üzerinde mi?
7. Display > Story Drifts tablosunda her kat için θ ≤ 0.12 mi?
8. Tasarım modülünde çelik için K=1, P-Delta kombinasyonları otomatik üretildi mi?

Bu listeden geçmeyen modeller görünüşte temiz raporlar üretse de tasarım kararı için güvenilir değildir. ETABS'te ikinci mertebe analizi ileri bir özellik değil — deprem yönetmeliklerinin pratikte uygulanabilmesi için zorunlu bir tabandır. Modeli kurgularken her seferinde aktif tutmak, sonradan unutma riskini sıfırlar ve denetim sürecinde tekrar tekrar revizyon yorgunluğundan korur.
