ETABS'DE PERDE DUVAR MODELLEME STRATEJİLERİ

ETABS'te perde duvar modelleme, binanın deprem altında asıl taşıyıcısını kabuk eleman olarak doğru tanımlamak demektir; bu karar donatı miktarından çok daha fazlasını belirler: kat ötelenme oranı, mod periyotları, ikinci mertebe büyütmesi ve kapasite tasarımı sıralaması hepsi buna bağlanır. Aynı yük ve geometriyle iki farklı modelleme, perde donatısında iki kata varan fark üretebilir. Bu sayfada shell-thin seçimini, pier-spandrel etiketlemeyi, mesh boyutunun etkisini, bağ kirişi tercihini ve modelleme hatalarının sayısal izlerini uygulamalı olarak bulacaksınız.

1. Shell-Thin Seçimi Neden Varsayılan Olmalı?

Perde tanımına başlarken ilk soru kabuk eleman tipidir. ETABS'te dört seçenek var: Shell-Thin, Shell-Thick, Membrane ve Layered. Bina perdesi için pratik kural net; CSI'ın ürün belgelerinde de perdeyi pier-spandrel etiketiyle bütün halinde okuma yaklaşımı esas alınır.

• Shell-Thin: Hem düzlem içi hem düzlem dışı eğilme rijitliğini hesaplar, en yaygın perde tanımıdır. Türkiye'deki konut ve ofis projelerinin büyük çoğunluğu bu seçenekle çalışır.
• Shell-Thick: Düzlem dışı kayma deformasyonunu da hesaba katar; kalınlık/uzunluk oranı 1/10'dan büyük olan masif duvarlarda devreye girer. Tipik bina perdesi için gereksiz.
• Membrane: Yalnız düzlem içi rijitlik; düzlem dışına sıfır direnç gösterir. Perdede kullanılmaz, çünkü yer çekimi yüklemesinde dik yöndeki kuvvetleri taşımaz.
• Layered: Donatı katmanlarını ayrı tanımlamaya izin verir, nonlineer analiz ve performansa dayalı tasarımda kullanılır.

Bina projesinin doğrusal analizi için Shell-Thin neredeyse her zaman doğru tercih. Membrane seçeneği bazı eski kılavuzlarda perde için önerilmiş olsa da donatı çıktısını ekonomik göstermesine rağmen düzlem dışı eğilmeyi atladığı için narin perdelerde gerçek davranışı yansıtmaz. Şüphede kalındığında varsayılan Shell-Thin'dir, sonradan değiştirilebilir.

2. Pier ve Spandrel Etiketleri Ne İşe Yarar?

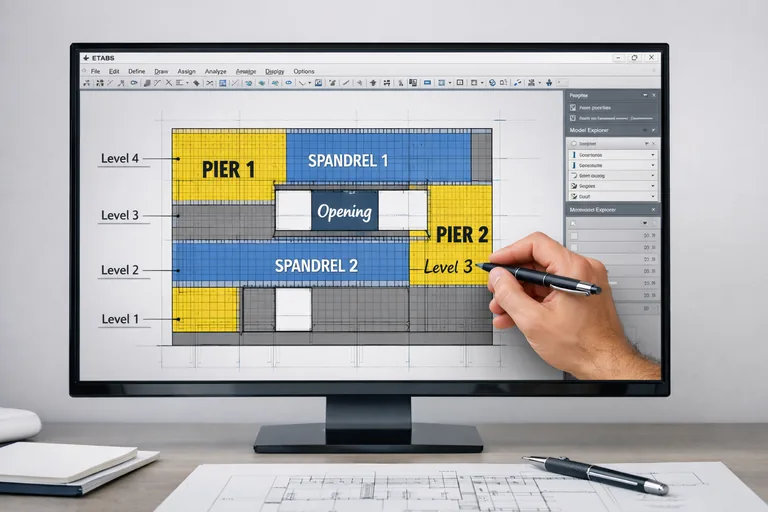

Perde tek bir kabuk olarak modellense bile, sonuç olarak donatı hesaplanması gereken yer perdenin kendisidir. Bu noktada pier (düşey perde parçası) ve spandrel (perdeler arasındaki bağ kirişi veya kapı/pencere üstü dolu kısım) etiketleri devreye girer. ETABS, etiket atanmış parçanın tüm kabuk elemanlarının kuvvetlerini integrate ederek tek bir P, M, V seti üretir.

Etiket atama yolu Define > Pier Labels ve Define > Spandrel Labels. Atama mantığını öğrenmek için bir asansör çekirdeği örneği işe yarar. Yedi metre uzunluğundaki dikdörtgen bir çekirdeğin orta yerinde 1.5 m geniş bir kapı boşluğu varsa, kapı boşluğunun iki yanındaki dolu parçaların her biri ayrı bir pier etiketi alır. Kapı üzerindeki lentolu bağ kirişi ise spandrel etiketi taşır. Böylece her pier kendi P-M-V çıktısını, spandrel ise kesme ve momentini ayrı raporlar.

Pratikte sık karıştırılan üç noktanın altını çizmek gerek:

1. Pier etiketi atanırken aynı pierin alt ve üst düğümleri yatayda hizalı (aynı z koordinatında) olmalı. Düğümler farklı seviyelerdeyse etiket çalışmaz, kuvvet entegrasyonu hata verir.
2. Bir piere atanan tüm kabuk elemanları aynı etiket altında toplanır; ETABS bu grubu tek bir taşıyıcı eleman olarak ele alır.
3. Spandrel etiketleri kat seviyeleri arasında tekrar edilebilir, çünkü her spandrel kendi kat seviyesine bağlıdır. Pier etiketleri ise her zaman üstündeki kat seviyesiyle ilişkilenir.

Türk inşaat sektöründe yaygın olan tünel kalıp uygulamasında perdeler kat boyunca sürekli döküldüğü için pier etiketi kat-kat aynı kalır, yalnızca bir kez tanımlanır. Bu durumda perde yüksekliği boyunca tek bir donatı oranı çıkar; tasarımcı kat değiştikçe oranı pratik nedenlerle yukarıda azaltsa bile ETABS'in raporu temelde en kritik kesite göre hesabı verir.

3. Mesh Boyutu Sonuçları Ne Kadar Değiştirir?

Bir kabuk eleman tek başına eğilme deformasyonunu doğru yakalayamaz; özellikle uzun veya narin perdelerde tek elemanlı mesh, moment dağılımını yapay olarak yumuşatır. ETABS varsayılanı düz duvarlarda otomatik mesh uygulamaz, sadece açıklığı veya eğriliği olan duvarları otomatik böler. Bu varsayılan, çok sayıda mühendisin farkına varmadan tek elemanlı perde ile analiz koşturmasının nedeni.

Assign > Shell > Wall Auto Mesh Options menüsünden iki yol açılır. Manual seçenek perde uzunluğu ve yüksekliğince eleman sayısını sayıyla girer; Auto Rectangular seçenek yaklaşık maksimum eleman kenarını metre cinsinden ister. Pratikte uygulanan yaklaşımlar şöyle:

• Standart 3 m kat yüksekliğindeki konutlarda her katta yatayda en az 2, düşeyde 4 eleman. Yaklaşık 0.6–0.8 m kenarlı mesh karelerine denk gelir.
• Asansör çekirdeği gibi kapı boşluğu olan parçalarda boşluk çevresinde mesh sıklaştırılır; boşluk köşelerinde gerilim yoğunlaşması ancak yeterli mesh ile yakalanır.
• Mesh kenarı 0.5 m'nin altına inerse hesap süresi katlanır, çıktıdaki değişim mühendislik anlamı taşımaz.
• Birim mesh kenar oranı (en/boy) 1:3'ten aşırı bozulmamalı; uzun-ince elemanlar lokal moment dağılımını saptırır.

Bir kontrol için Marmara bölgesindeki bir konut sitesi projesinde aynı 14 katlı blokun temelindeki perde donatısı, tek elemanlı mesh ile 9.4 cm²/m olarak çıkarken her katta yatay 2 dik 4 mesh ile 12.7 cm²/m'ye yükselebilir. Aradaki yüzde 35 fark, hem maliyet hem güvenlik tarafında ciddi.

4. Bağ Kirişleri Frame mi Shell mi Olmalı?

İki perdeyi birbirine bağlayan kirişin nasıl modelleneceği projeye özel bir karar. Genel kural açıklıkla yükseklik oranına bakar.

Bağ kirişinin açıklık/yükseklik oranı 5'ten büyükse standart kiriş davranışı baskındır, frame elemanı yeterlidir. Oran 1'in altına düşerse derin kiriş veya kısa bağ kirişi söz konusudur; bu durumda shell olarak modellemek ve spandrel etiketi atamak doğru çıktıyı verir. Arada kalan oranda (1–5) hem frame hem shell denemesi yapılıp dönme rijitliği karşılaştırılır.

TBDY 2018'in bağ kirişli perde sistem tanımı, kısa bağ kirişlerinde çapraz donatı zorunluluğu getirir. Bu donatı, perde duvar arasındaki kirişin sünek davranışını sağlamak için kritik; çapraz donatı oranı projenin tasarım sınıfına göre hesaplanır. Shell olarak modellenmiş bağ kirişinde ETABS spandrel etiketi üzerinden M-V çıktısını verir, donatı oranı bu kuvvetlerden hesaplanır.

5. Rijit Diyafram Varsayımı Her Projede Geçerli mi?

Rijit diyafram, perde duvar modellemesinin yarısı kadar belirleyici. ETABS'te her kat döşemesine atanan diyafram, o katın tek blok olarak hareket etmesini sağlar. Perdeler döşemeyle birlikte ötelenir, deprem yükü perdelere rijitliklerine orantılı dağılır. Bu kabul, betonarme döşemeli kompakt planlı binalarda gerçeğe yakın.

Diyaframın yarı rijit veya esnek tanımlanması gerekiyor olabilir:

1. Plan uzun kenar/kısa kenar oranı 3:1'i geçen ince-uzun binalarda. İstanbul'da Beylikdüzü, Esenyurt gibi bölgelerde arsa geometrisi bu tipte sık görülür.
2. Atrium, asansör boşluğu veya geniş döşeme açıklığı olan katlarda. Otel projelerinde lobi katı bu duruma örnektir.
3. Betonsuz çelik döşeme veya hafif metal düşeylik içeren karma sistemlerde.
4. L, T veya U planlı binalarda; planın bir kanadının uzunluğu kısa kanada göre fazlaysa diyafram esnemesi anlamlı olur.

Yarı rijit diyafram tanımı (Assign > Diaphragms > Semi-Rigid) hesap süresini iki-üç katına çıkarır ama döşeme içi iç kuvvetler gerçekçi çıkar. Perde uçlarındaki düğüm hareketi tam senkron değildir; perdenin yük payı plana göre değişir, ölü ölçüler yerine gerçek dağılım okunur.

6. Kuvvetleri Doğru Okumak ve Tasarıma Aktarmak

Modeli kurmak işin yarısı; ikinci yarısı sonuçları doğru okuyabilmek. ETABS analiz çalıştıktan sonra Concrete Wall Design modülüne döner ve dört ayrı kontrol akışı yürütür:

• Perde pierleri için eğilme tasarımı (P-M etkileşim diyagramı üzerinden)
• Perde pierleri için kesme tasarımı
• Spandrel eğilme tasarımı
• Perde kesme tasarımı (perde uzunluğu boyunca)

Pratik bir denetim listesi şöyle olmalı:

1. Pier kuvvet yönü kontrolü: Display > Show Tables > Pier Forces tablosunda her pier için P (eksenel), M2-M3 (iki yönde moment), V2-V3 (kesme) değerleri görünür. M3 perdenin güçlü yönündeki momenti, M2 ise zayıf yön. U çekirdekte iki yönde de moment anlamlıdır, yalnız M3'e bakmak hatalı.
2. Donatı oranı sağlaması: TBDY 2018'e göre perdede minimum düşey donatı oranı yüzde 0.25 (kritik perde yüksekliği boyunca yüzde 0.50). ETABS bu sınırları design preferences altında tutar; tasarım çıktısı bu oranların altına düşemez.
3. Başlık bölgesi tanımı: Perde uçlarındaki sınır eleman bölgeleri (boundary zone) ayrı tanımlanır. Bu bölgelerde sargı donatısı sıklaştırılır; ETABS sınır elemanını otomatik üretmez, design overrides altında manuel tarif edilir.
4. Yük kombinasyonları: TBDY 2018 yük kombinasyonları (1.4G+1.6Q, G+Q+E, 0.9G+E gibi) Define > Load Combinations altında otomatik üretilir; ancak deprem yönlerinin yüzde 30 birleştirmesi (E_x ± 0.3E_y) açık olmalı.

Bu denetimlerin canlı model üzerinde gösterildiği ETABS eğitimi programları, perde tasarımı sırasında yapılan yaygın hataları erkenden yakalamayı öğretir. Sonradan revizyona dönmemek için modeli ilk kurarken doğru kurgulamak haftalardan saatlere geçiş demek.

7. Modelleme Hatalarının Sayısal İzleri

Model bittiğinde çıktıda gözle yakalanan bazı sayısal anormallikler, sıklıkla altta yatan kurgu hatasının habercisidir. Deneyimli mühendis sonuca güvenmeden önce şu beş kontrolü yapar.

Toplam taban kesme/yapı ağırlığı oranı beklenenden çok düşük

Genelde mass source tanımında hareketli yük katılım oranı atlanmış veya rijit diyafram bazı katlarda eksik. TBDY 2018'in deprem kütlesi için Q oranı bina kullanımına göre 0.30 ile 0.60 arasında.

Modal kütle katılım oranı toplamda yüzde 90'a ulaşmıyor

Mod sayısı yetersiz (varsayılan 12 çoğu çok katlı binada düşük); 15–25 moda çıkmak gerekebilir. Bazı düğümler diyaframa bağlanmamış olabilir; rigid offset ve link tanımları gözden geçirilir.

Sembolik aynı U-çekirdek perdesinin iki yan duvarında moment çok farklı

Pier etiket kopukluğu. Çekirdek tek pier altında değil, üç ayrı pier olarak atanmış olabilir; tek L çıkacak kuvvet üç parçaya dağıldığı için her birinde küçük görünür, gerçekte birleştirilince hesap yanlış.

İlk üç moddan biri burulma

Perde yerleşimi plan ağırlık merkezine göre simetrik değil. İstanbul'daki köşe parsel projelerinde sık karşılaşılır; perdeyi binanın çevresine ve köşelerine taşımak ya da plan içine ek perde eklemek gerekir.

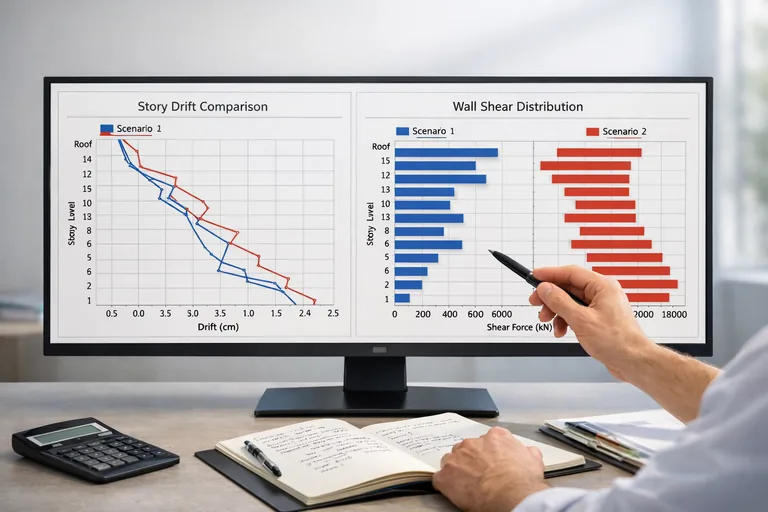

Belirli bir katta rölatif kat ötelenmesi diğer katlardan keskin biçimde ayrılıyor

Yumuşak kat veya rijitlik süreksizliği oluşmuş. Zemin kat ticari amaçla yüksek tavanlı yapıldıysa ve perde sürekliliği orada koparıldıysa burası kritiktir; TBDY 2018 yumuşak kat düzensizliği bunu yakalar.

Bu kontroller her analiz koşturuldukta rutine bağlandığında sayısal hata model bitiminden günler sonra ortaya çıkmaz, yapımı sırasında yakalanır. Perde modelleme stratejisi yalnızca yazılım ayarı değil; mühendisin yapıyı kafasında nasıl kurguladığının doğrudan ekrana yansıması. Doğru kurgulanmış bir model, sonradan eklenecek pushover analizi, performansa dayalı kontrol veya zaman tanım alanı incelemesi için sağlam bir taban sağlar.
