KALIP MALZEMELERİ EĞİTİMİ

Kalıp malzemeleri, plastik enjeksiyon ve metal şekillendirme kalıplarının ne kadar dayanacağını baştan belirleyen takım çelikleridir; blok halinde gelen çelik sertifikası, iki özdeş kalıptan birinin 300.000 baskı sürerken diğerinin 40.000'de çatlamasının asıl nedenidir. Bu sayfada P20, H13, S136, D2 gibi çeliklerin AISI ile DIN karşılıklarını, üretim yöntemine göre malzeme seçimini, sertlik-tokluk-aşınma dengesini, sertleştirme ve HRC değerlerini, yüzey işlem kararlarını bulacaksınız. Amaç çelik sertifikasını okuyup kalıp ömrünü önceden tahmin edebilmektir.

1. Takım Çeliği Sınıflandırması ve AISI/DIN Kodları

Kalıp çelikleri ilk bakışta isim kalabalığı gibi durur: P20, H13, S136, D2, M2, 718H, NAK80, K110, 2316, 2738. Aslında ardındaki sistem oldukça basit. AISI (American Iron and Steel Institute) harfle başlayan kısa kod kullanır; DIN dört basamaklı sayı (1.2xxx) ile aynı çeliği farklı dilde söyler. JIS karşılığı da Asya'dan gelen yarı mamul satın alındığında işe yarar. Bu malzeme bilgisini 3B tasarım tarafıyla birlikte ilerletmek isteyenler SolidWorks eğitimi içeriğinden yararlanabilir.

• P serisi (plastik kalıp): P20 ≡ DIN 1.2311 ≡ JIS PX5. Ön sertleştirilmiş, 28–32 HRC. Türk plastik enjeksiyon atölyelerinin omurga malzemesi.
• H serisi (sıcak iş): H13 ≡ DIN 1.2344 ≡ JIS SKD61. 44–52 HRC sertlikte; alüminyum basınçlı döküm, ekstrüzyon, dövme.
• D serisi (soğuk iş): D2 ≡ DIN 1.2379 ≡ JIS SKD11 (piyasada K110 adıyla da bilinir). 58–62 HRC. Sac kesme, zımba, soğuk şekillendirme.
• S serisi paslanmaz kalıp: S136 (Uddeholm adı) ≡ DIN 1.2083 ≡ AISI 420 türevi ≡ JIS SUS420J2. PVC, gıda teması, optik şeffaf parça.
• Yüksek hız (HSS) ve maraging: M2 ≡ DIN 1.3343, kesici takım; 1.2709 maraging ise eklemeli üretimle (DMLS) konformal soğutmalı kalıplarda kullanılır.

Türkiye'de tedarikçi katalogları çoğunlukla DIN numarasıyla satar; çizim üzerinde AISI yazılı olabilir. Eğitimde her iki sisteme aynı anda bakmak öğrenildiğinde, çelik sertifikası kâğıdı artık yabancı bir dokümandan, parça başına ömür hesabı yapan bir araca dönüşür.

2. Üretim Yöntemine Göre Malzeme Nasıl Seçilir?

Kalıp türü kendi başına malzemeyi belirlemez; üretim yöntemi belirler. Aynı sac parçası progresif kalıpta D2, sıcak şekillendirmede H13 gerektirebilir. Bursa Demirtaş ve Kocaeli'ndeki yan sanayi atölyelerinde sık karşılaşılan ana üretim yöntemleri ve karşılığı çelikler şöyle:

Tablonun anlamı: hedef hacim ve üretilen ürün sertliği aynı anda kararı belirler. 50.000 adetlik prototip-seri için P20, aynı geometrinin 1 milyon adetlik seri kalıbında 718H veya nitrürlenmiş H13 gerekir. Yanlış katmanda durmak, kalıbı yarı yolda hurda yapar.

3. Sertlik, Tokluk ve Aşınma Direnci Nasıl Dengelenir?

Malzeme seçiminde "ne kadar sert?" sorusu yeterli değil. Sertlik tek başına aşınmaya direnç sağlar ama darbeye karşı koruma vermez. Tokluk, çeliğin çatlamadan enerji yutma kapasitesi. Aşınma direnci ise yüzeyde mikron seviyesinde kayıp oranı. Bu üçü doğru dengelenmezse iki tipik hata olur: çok sert kalıp baskı sırasında köşeden çatlar, çok tok kalıp birkaç ay sonra kavite kenarlarında parlak iz bırakır.

Klasik bir saha örneği: Bursa'da bir kalıpçı, basınçlı döküm kalıbı için "daha sert daha uzun ömürlü olur" mantığıyla D2 sipariş eder. D2 soğuk iş çeliğidir; 620°C'lik alüminyum şokunu üst üste alamaz, ikinci haftada kavite köşeleri çatlar. Doğru tercih 46–48 HRC'de H13'tür. Hurda olan kalıbın maliyeti, doğru çelik tercihinin maliyet farkından on kat fazladır.

1. Hedef üretim hacmini netleştir (örn. 250.000 baskı).
2. Üretim sıcaklığı ve termal döngüsünü çıkar (alüminyum döküm → 600°C şok; PVC enjeksiyon → 200°C + korozyon).
3. Aşınmaya neden olan etken hangisi: dolgu malzemesi (cam elyaflı PA66 abrazif), kimyasal (PVC-HCl), yoksa mekanik darbe mi?
4. Bu üçüne karşı dirençli çelikten başla; sertlik ikinci adım.
5. Yüzey işlemiyle son rötuşu planla (nitrürleme, PVD).

Eğitimde sertlik tablosu ezberletilmez; bu beş adımlı karar haritası içselleştirilir. Çelik sınıfı sertifikadaki sayı değil, üretim hedefiyle eşleşmesi gereken bir cevaptır.

4. Isıl İletkenlik ve Çevrim Süresi

Plastik enjeksiyon ve basınçlı dökümde toplam çevrim süresinin %60–70'i soğutmaya gider. Kalıbın ısı iletim katsayısı (W/m·K) doğrudan saniye başına üretim adedine yansır. Türk plastik enjeksiyon sektörünün yıllık üretim adetleri düşünüldüğünde, çevrim süresindeki saniyelik kayıplar yıl sonunda ciddi hacme dönüşür.

• 1.2311 (P20): ısı iletimi ≈ 29 W/m·K — standart referans.
• 1.2344 (H13): ≈ 24 W/m·K — sıcak iş, daha alaşımlı, ısı tutar.
• 1.2083 (S136): ≈ 14 W/m·K — paslanmaz; korozyon için seçilir, soğutmada dezavantajdır.
• Bakır-berilyum alaşımı (CuBe): ≈ 110 W/m·K — yerel sıcak nokta için pin.

Pratik bir senaryo: derin bir çekirdek parmağı içinde plastik geç soğuyor, çevrim 41 saniye yerine 56'da kalıyor. Tüm kalıbı bakır-berilyumdan yapmak hem aşırı pahalı hem mekanik olarak yetersiz; CuBe çok yumuşaktır, baskıya dayanmaz. Doğru çözüm sadece o pini CuBe'den yapmak, gövdeyi P20'de bırakmak. Çevrim 41 saniyeye iner, parça başına maliyet düşer. Malzeme kararı blok bazında değil, parça bazında verilir.

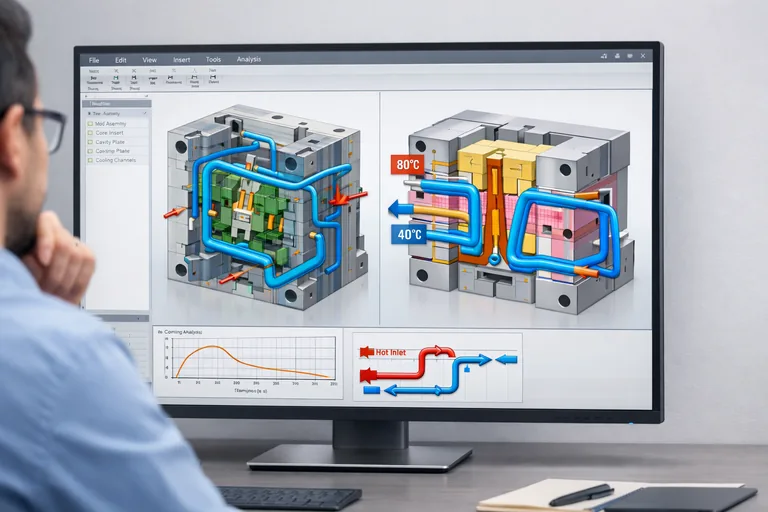

Konformal soğutma istenen kavitelerde ise eklemeli üretim (DMLS) devreye girer. Bu durumda toz malzeme genellikle 1.2709 maraging çeliktir — yaşlandırma sertleştirmesi (aging) sonrası 50–54 HRC alır, hem geometrik özgürlük hem soğutma performansı kazandırır. Türkiye'de bu üretim kapasitesi henüz dar; ama Ankara ve İstanbul'da bu yönde uzmanlaşan birkaç servis sağlayıcı mevcut.

5. Sertleştirme Yöntemleri ve HRC Değerleri

Aynı çelik, farklı ısıl işlem rejimiyle çok farklı sertlik ve davranış sergiler. Kalıp atölyesinde sık kullanılan dört temel yöntem:

Su verme (quenching) + temperleme

Klasik. Yağ veya hava ortamında soğutma + 180–550°C arası temperleme. H13 için 1020°C'den havada söndürme, 580°C'de iki kez temperleme ile 48–52 HRC alınır.

Vakum sertleştirme

Atmosfer kontrollü vakum ocağında işlem. Yüzey karbon kaybı (decarb) ve oksidasyon olmaz, boyutsal kararlılık yüksek. Hassas kavite işlemesinden sonra tercih edilir.

Yaşlandırma sertleştirmesi (aging)

Maraging çelikler (1.2709) için. 480°C civarında 4–6 saat tutma; intermetalik çökeltilerle sertleşir. Çarpılma minimum.

Endüksiyon (yüzey sertleştirme)

Sadece yüzeye yüksek frekanslı manyetik alanla ısıtma + ani soğutma. Yerel sertlik bölgesi için (kavite ağzı, kesim kenarı) kullanılır.

Türkiye'de TS-EN ISO 4957 standardı takım çelikleri için referans olarak kullanılır; uluslararası ASTM A681 ile büyük ölçüde paralel. Sertleştirme tesisi seçerken sertifika değil çıktı kontrol edilir: sertlik ölçüm noktası sayısı, raporlanan HRC dağılımı, gerekirse Rockwell ya da Vickers (HV) çapraz doğrulama. İyi bir kalıpçı işlem sonrası blokun beş noktasından da ölçer.

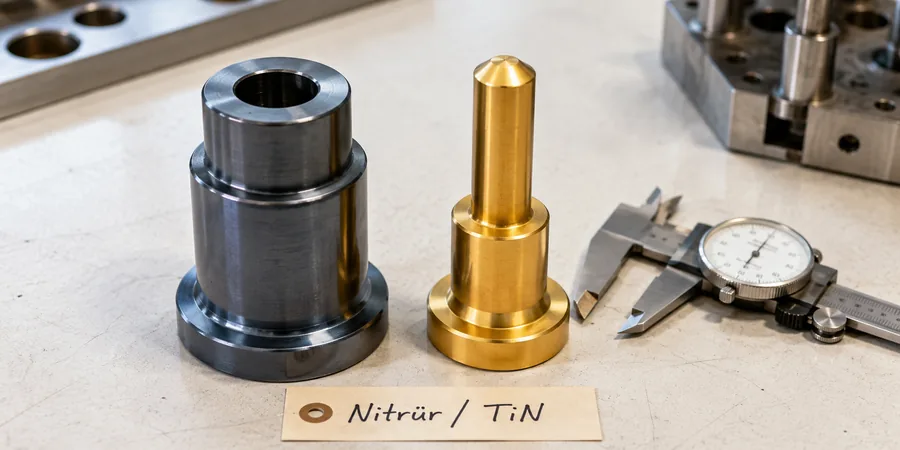

6. Hangi Yüzey İşlem ve Kaplama Tercih Edilir?

Doğru çeliği seçmek tek başına yetmez. Çoğu kalıpta yüzey, kesitten farklı bir görevde çalışır: yapışma engelleme, abrazif aşınmaya direnme, korozyon koruması. Yüzey işlemi kalıp ömrünü 3–5 katına çıkarabilir.

• Gaz nitrürleme: 480–520°C'de 24–48 saat NH3 atmosferi. Yüzeyde 0.2–0.4 mm sert difüzyon tabakası, 950–1100 HV. H13 ve P20 üzerinde çok yaygın; alüminyum yapışmasını ciddi azaltır. İşlem öncesi yüzey temizlenmeli, paslanmaz çeliklerde pasif tabakanın açılması gerekir.
• Plazma nitrürleme: Düşük sıcaklık (380–520°C), boyutsal değişim minimum. Kritik toleranslı kalıp uygulamalarında tercih edilir.
• PVD kaplama (TiN/CrN/TiAlN): 2–5 mikron ince film, 2200–3400 HV. Sac kesme zımbalarında ömrü tipik 3–5 katına çıkarır. TiN altın sarısı, CrN gri-yeşil, TiAlN siyah-mor renkli; renk işlem doğrulaması için pratik gösterge.
• DLC (Diamond-Like Carbon): 1500–3000 HV, sürtünme katsayısı çok düşük; medikal ve gıda kalıplarında kullanılır.
• Krom kaplama: Klasik, hâlâ kullanımda. 20–80 mikron kalınlık; PVC kalıplarında HCl korozyonuna karşı koruma.

Pratik kural eğitimde şu cümleyle özetlenir: nitrürleme sertlik altı sağlar, PVD sürtünme üstü çözer. İkisinin kombinasyonu da mümkün — alüminyum basınçlı dökümde önce nitrür, üzerine CrN PVD sıralaması, kavitenin ömrünü cidden uzatır.

7. MEB Müfredatı ve Türkiye'deki Eğitim Manzarası

Türkiye'de kalıpçılık eğitimi üç ana kanaldan ilerler. MEB tarafındaki mesleki ve teknik liseler "Makine ve Metal Teknolojileri" çatısı altında kalıpçılık atölye dersleri sunar; Endüstri Meslek Liseleri ve Mesleki Eğitim Merkezleri (MESEM) kalıp imalatı modülünü içerir. Üniversite tarafında MYO (Meslek Yüksekokulu) "Makine, Kalıp Programı" iki yıllık önlisans diploması verir; Marmara, Sakarya, Kocaeli, Bursa Uludağ ve Gazi üniversitelerinin makine mühendisliği bölümlerinde imalat ve takım tasarımı dersleri kalıp malzemelerini kapsar.

Saha tarafında ise hem büyük çelik dağıtıcıları hem de OSB ortak eğitim merkezleri (örneğin Bursa Demirtaş, Ankara Ostim, Kocaeli Köseköy, İzmir Atatürk OSB) periyodik olarak uygulamalı kurslar düzenler. Bu eğitimler genellikle 2–5 günlük yoğun formatta; çelik sertifikası okuma, ısıl işlem reçetesi yorumlama, yüzey işlem kararı verme gibi karar odaklı modüller içerir. Kalıpçı ustabaşı, satın alma sorumlusu ve tasarımcının aynı dili konuşması için ortak bir terminoloji oluştururlar.

Eğitim sonrası gerçek değer şurada belli olur: çelik tedarikçisinin verdiği teklif okunduğunda, sadece TL/kg değil; sertleştirilebilirlik bandı, garanti edilen sertlik dağılımı, teslim süresi ve sertifikadaki kimyasal bileşim tutarsızlıkları aynı anda değerlendirilebiliyorsa eğitim hedefine ulaşmıştır. Kalıp malzemesi kararı tek başına metalurjik değil; üretim hacmi, parça toleransı, çevrim süresi ve bakım planıyla birlikte verilen mühendislik kararıdır.
