CATIA NEDİR?

CATIA, Dassault Systèmes'in geliştirdiği ve havacılık ile otomotiv ana sanayisinde kullanılan bir CAD/CAM/CAE platformudur; tek bir program değil, mekanik tasarımdan yüzey modellemeye, kalıp tasarımından PLM entegrasyonuna kadar uzanan bir modüller bütünüdür. Bu sayfada CATIA'nın tarihçesini, V5 ile V6 (3DEXPERIENCE) mimarisi arasındaki farkı, modül yapısını, parametrik ve yüzey modelleme mantığını, dosya formatlarını ve Türk havacılık, otomotiv ile savunma sanayisindeki kullanımını bulacaksınız.

1. CATIA'nın Tarihçesi ve V5 ile V6 Mimarisi Arasındaki Fark Nedir?

İlk sürüm 1982'de IBM CADAM eklentisi olarak çıktığında masaüstü CAD henüz emekleme dönemindeydi. 1980'lerin ortasında Boeing ve büyük savunma yüklenicileri tarafından benimsenmesi, yazılımın havacılık standardı olmasının yolunu açtı. 1992'de Dassault, CADAM'ı IBM'den satın aldı. 1998'de gelen V5 sürümü ise tam bir yeniden yazımdı: Windows NT'yi destekleyecek şekilde sıfırdan kodlandı, UNIX'e bağımlılıktan kurtuldu. Sürüm geçmişi ve modül ayrımı için üretici sitesindeki resmi ürün dokümantasyonu güncel referans sunar.

2014'te tanıtılan 3DEXPERIENCE platformu (yaygın adıyla V6) ise sadece bir sürüm yükseltmesi değil, mimari değişimdir. V5 dosya tabanlıdır — .CATPart, .CATProduct, .CATDrawing uzantıları lokal disk veya sunucu üzerinde tutulur. V6 ise veritabanı tabanlıdır; her parça ENOVIA havuzunda nesne olarak yaşar, dosya kavramı arka plana çekilir.

• V5: Dosya tabanlı, klasik workbench arayüzü, lokal kurulum, çoğu Türk şirketinin hâlâ aktif kullandığı sürüm
• V6 / 3DEXPERIENCE: Veritabanı tabanlı, bulut destekli, ENOVIA ile sıkı entegre, sürüm yönetimi otomatik

Pratikte hangisini öğrenmek gerektiği sorulduğunda cevap firmaya göre değişir: havacılık tedarik zincirinde 3DEXPERIENCE yaygınlaşıyor, otomotiv yan sanayisinde V5 hâlâ baskın.

2. Modül Yapısı — CATIA Nasıl Bölümlere Ayrılır?

CATIA, beş ana domain altında topladığı 150'yi aşkın modülü "workbench" mantığıyla sunar. Kullanıcı çalışma alanını ihtiyaca göre değiştirir — eskiz çizerken Sketcher, hacim üretirken Part Design, yüzey çalışırken Generative Shape Design açılır. Tek bir parça dosyası içinde bu modüller arasında geçiş yapılır.

Beş ana domain şöyledir:

1. Mechanical Design — Part Design, Assembly Design, Drafting, Sheet Metal, Mold Tooling
2. Shape Design & Styling — Generative Shape Design (GSD), FreeStyle, Imagine & Shape, ICEM Surf entegrasyonu
3. Equipment & Systems Engineering — Electrical Harness, Tubing, Piping, HVAC
4. Product Synthesis — Knowledgeware (Knowledge Advisor, Knowledge Expert, Product Engineering Optimizer)
5. Analysis — Generative Structural Analysis (FEA), DMU Kinematics, DMU Fitting

Bir otomotiv kapı modülü tasarımı tek dosyada başlar ama beş domain'i de gezer: Mechanical Design'da sac metal gövde, Shape Design'da dış yüzey, Equipment Engineering'de kablo demeti, Knowledgeware'de standart cıvata kuralları, Analysis'te darbe simülasyonu.

3. Parametrik Tasarım Mantığı CATIA'da Nasıl Çalışır?

CATIA'nın orta vadeli gücü parametrik özellik tabanlı modellemededir. Her komut — Pad, Pocket, Shaft, Hole, Fillet — bir "feature" olarak ekran solundaki Specification Tree'ye eklenir. Tarih akışı korunur, geriye dönüp herhangi bir özelliği düzenleyebilirsiniz. Bir braketin kalınlığı 4 mm'den 6 mm'ye çekildiğinde bağlı tüm delikler, pahlar ve montaj kısıtları otomatik güncellenir.

Bu mantığın gerçek sınanması büyük montajlarda olur. Türk havacılık sanayisinde bir alt sistem montajı 5.000-10.000 parça içerebilir. Parametrik bağ doğru kurulmamışsa tek bir milin çapındaki değişiklik tüm montajı çökertir; doğru kurulmuşsa beş dakikada propagate olur. Bu yüzden CATIA mülakatlarında soyut "parametrik nedir" sorusu değil, "iso-constrained sketch ile under-constrained sketch arasındaki fark nedir" gibi pratik sorular sorulur.

4. Surface Modeling — Generative Shape Design

CATIA'nın sektörel hâkimiyetinin kaynağı yüzey modellemedir. Klasik solid modelleme bir motor bloku için yeterlidir ama uçak kanadı, otomobil kaportası, beyaz eşya dış kabuğu prizmatik mantığa sığmaz. Generative Shape Design (GSD) burada devreye girer.

GSD'de tipik bir A-class yüzey iş akışı şöyle ilerler:

1. Stil departmanından gelen referans noktaları al (genelde Alias veya ICEM çıktısı)
2. Spline ve curve komutlarıyla yön eğrilerini oluştur — curvature continuity kontrolü zorunlu
3. Multi-Section Surface ile birden çok kesitten yüzey türet
4. Blend ve Fill komutlarıyla geçiş yüzeylerini kapat
5. Yüzeyleri Join ile birleştir, Close Surface ile katı hale çevir
6. Part Design'a geç, kalınlık ver, kanca ve klips noktalarını ekle

Türk otomotiv yan sanayisinde 3D yüzey modelleme yetkinliği — özellikle iç trim, tampon ve döşeme parçaları için — CATIA bilen tasarımcıyı klasik 2D çizici kadrosundan ayıran kritik özelliktir. Aynı yetkinlik mantığı SolidWorks ile karşılaştırılırken devreye girer; iki yazılım da aynı şirkete ait olmasına rağmen SolidWorks eğitim içeriği orta ölçek mühendislik mantığını anlatırken CATIA büyük ölçek ve serbest form üzerine kuruludur.

5. Knowledgeware ile Tekrarlanan Tasarımın Otomasyonu

Bir cıvata yuvası açıldığında çapa göre delik derinliği otomatik gelsin, malzemeye göre minimum köşe yarıçapı kontrol edilsin, montaj sırasında çakışma varsa uyarı versin — bu kuralların kodlandığı modül Knowledgeware'dir. CATIA'nın ayırt edici özelliklerinden biri, tasarım kurallarını parçanın kendisine gömebilmesidir.

Knowledgeware üç ana katmanda çalışır:

• Knowledge Advisor: Formül, parametre ve basit kural yazımı
• Knowledge Expert: Şirket içi tasarım standartlarını "kural kütüphanesi" hâline getirme
• Product Engineering Optimizer: Hedef değer (ör. minimum ağırlık, maksimum mukavemet) üzerinden tasarım iterasyonu

Pratik bir senaryo: bir savunma sanayi tedarikçisi MIL-STD spesifikasyonlarına uygun cıvata seçimi yapacaksa, Knowledge Expert ile yazılmış bir kural kütüphanesi tasarımcının her seferinde standart kataloğuna bakmasını engeller. Bu yaklaşım, Türk havacılık ve savunma sanayisinde tedarikçi denetimlerinde "tasarım hatası" oranını dramatik biçimde düşürür.

6. Dosya Formatları ve ENOVIA PLM Entegrasyonu

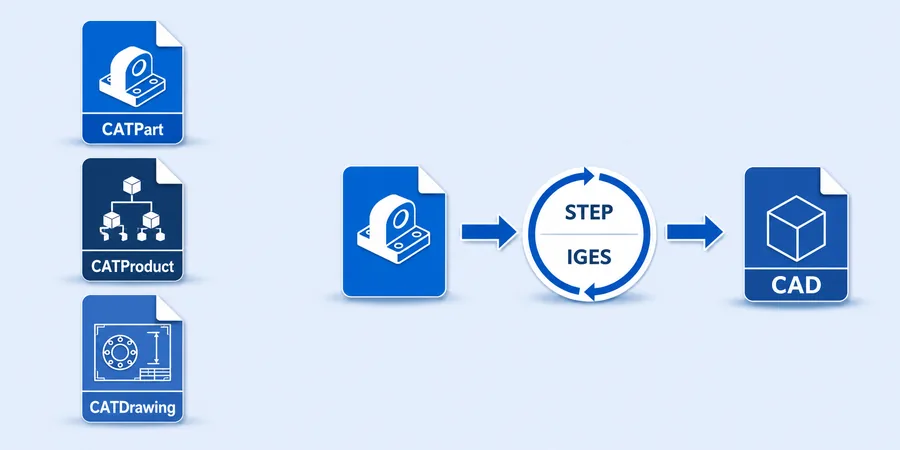

CATIA V5'in üç ana yerel formatı vardır:

• .CATPart — tek parça 3D modeli
• .CATProduct — montaj kapsayıcısı, referans CATPart'ları taşır
• .CATDrawing — teknik resim paftası

Tedarikçi farklı bir CAD kullanıyorsa STEP (AP203/AP214) veya IGES nötr formatları devreye girer. STEP geometri + montaj hiyerarşisini birlikte taşır, IGES tek parça transferinde yeterlidir. 3D baskı veya hızlı prototip için STL kullanılır.

Büyük organizasyonlarda asıl iş ENOVIA PLM ile başlar. Bir uçak gövdesi gibi 100.000+ parçalı bir ürün için "hangi parça hangi sürümü, hangi siparişte hangi konfigürasyonla kullanıldı" sorusunun cevabını dosya sistemi tutamaz — bunu PLM çözer. ENOVIA, CATIA ile aynı ekosistemin parçasıdır; revizyon yönetimi, onay akışı, BOM (Bill of Materials) ve değişiklik mühendisliği (engineering change order) buradan yürür.

7. CATIA Hangi Sektörlerde Kullanılır?

CATIA'nın yaygın olduğu üç ana sektör vardır ve her birinin kullanım nedeni farklıdır.

Havacılık — Yüzey kalitesi ve aerodinamik formlar burada belirleyici. Tek bir kanat parçası için yüzlerce parametrik bağ, binlerce yüzey kontrolü yapılır. Türk havacılık sanayi (hem ana sanayi hem yan sanayi) CATIA üzerinden çalışır; Airbus ve Boeing'in tedarikçi havuzuna girmek için CATIA yetkinliği zaten ön koşuldur.

Otomotiv — Kaporta yüzeyleri (A-class), iç trim, kalıp tasarımı CATIA'nın güçlü olduğu üç alandır. Türk otomotiv yan sanayisinde — özellikle 1. Tier tedarikçi konumundaki kalıpçılar, plastik enjeksiyon ve sac şekillendirme firmaları — CATIA bilen tasarımcı talebi yıllardır yüksek seyrediyor. Bursa Demirtaş OSB, Kocaeli ve Sakarya hattındaki otomotiv tedarik zincirinin neredeyse tamamı CATIA üzerinden iş alır.

Savunma sanayi — MIL-STD ve TS-EN AS9100 gibi standartların gerektirdiği izlenebilirlik ENOVIA PLM ile sağlanır. Türk savunma sanayisi son on yılda CATIA + ENOVIA omurgasını genişletti; lokal tedarikçi denetim süreçlerinde de CATIA dosya formatı kabul standardı hâline geldi.

Bunlar dışında beyaz eşya (plastik enjeksiyon parçaları, sac şekillendirme), gemi inşa (gövde formu ve donanım yerleşimi) ve mimari (Frank Gehry tarzı serbest form yapıları) CATIA'nın daha az bilinen ama aktif kullanıldığı alanlardır.

8. CATIA Öğrenmenin Eğitim Yolu

Türkiye'de CATIA öğrenmek isteyen birinin önünde üç farklı kanal vardır. Üniversite havacılık ve otomotiv mühendisliği müfredatında genelde son sınıfta bir dönemlik CAD/CAM dersi açılır; bu ders CATIA veya SolidWorks üzerinden gider. MEB makine teknolojileri ileri CAD modülü, lisansüstü olmayan teknik eğitim için temel oluşturur. Özel sertifika programları ise endüstri ihtiyaçlarına göre kalıpçılık, sac şekillendirme veya havacılık yönünde uzmanlaşır.

Öğrenirken klasik hata, ezber komut listesi peşinde koşmaktır. Üç ay boyunca 200 komut görmek ile altı hafta boyunca tek bir parçayı uçtan uca (Sketcher → Part Design → Assembly → Drafting) ele almak aynı sonucu vermez; ikincisi parametrik mantığı oturtur. Aynı parça üzerinde yapılan üç-dört revizyon iterasyonu, kavramların gerçekten yerleştiği andır.

Aşamalı yol genelde şöyle çalışır: ilk ay Sketcher ve Part Design üzerinde temel solid modelleme; ikinci ay Assembly Design ile montaj kısıtları (Coincidence, Contact, Offset, Angle, Fix); üçüncü ay Drafting ile teknik resim ve tolerans; dördüncü aydan itibaren Generative Shape Design ile yüzey modelleme. Sheet Metal, Mold Tooling, Knowledgeware gibi uzmanlık modülleri ana hat oturduktan sonra istenen sektöre göre eklenir. Wikipedia CATIA sayfası sürüm geçmişi ve modüler yapı hakkında kısa referans bilgisi sunar.

Sonuç olarak CATIA, tek bir CAD yazılımı değil — bir tasarım felsefesi taşıyan platform. Parametrik mantık, yüzey modelleme gücü, Knowledgeware ile kural otomasyonu ve PLM entegrasyonu birlikte düşünüldüğünde ortaya çıkan resim, küçük bir mühendislik ofisinden çok büyük ölçek ürün geliştirme süreçlerine kurgulanmıştır. Bu da Türk mühendislik pazarında CATIA bilen tasarımcıyı, klasik CAD bilenden ayrı bir kategoride değerlendirilmesinin temel sebebidir.
