CAD CAM NEDİR?

CAD (Computer-Aided Design) bilgisayar destekli tasarımı, CAM (Computer-Aided Manufacturing) bilgisayar destekli imalatı tanımlar; ikisi farklı disiplin, farklı çıktı, farklı zihniyettir. CAD bir parçanın ne olduğunu belirler, CAM ise onun tezgahta nasıl üretileceğini planlar. Bu sayfada iki kavramın net ayrımını, tasarımdan tezgaha uzanan pipeline'ı, G-code üretimini, postprocessor mantığını ve otomotivden havacılığa Türk imalat sanayisinde kullanım biçimlerini bulacaksınız.

1. CAD ile CAM Arasındaki Sınır Nerede Çizilir?

CAD bir parçanın "ne olduğunu" tanımlar: geometri, ölçü, tolerans, montaj kısıtları, datum sistemi, yüzey kalitesi. Çıktısı ya 3D katı/yüzey modeldir ya da iki boyutlu teknik resimdir. Tasarımcı burada "parça nasıl görünür, hangi koşulda çalışır, hangi montaja girer" sorularını cevaplar.

CAM ise aynı geometri üzerinde "nasıl üretilir" sorusunun planını çıkartır. Tezgah seçimi, sabitleme stratejisi, takım kütüphanesi, sıfır noktası, kaba talaş ile finiş arasındaki sıra, devir, ilerleme, soğutma stratejisi bu aşamada belirlenir. Çıktı görsel değil, sayısal bir komut dosyasıdır.

İki tarafı kısa bir karşılaştırma tablosuyla görmek karışıklığı azaltır:

Pratikte mühendis ofisinde verilen küçük bir karar — örneğin iç köşede 0,5 mm yerine 2 mm radyus bırakmak — CAM tarafında hangi takımı kullanılacağını ve toplam işleme süresini değiştirir. CAD kararı, CAM maliyetini doğurur.

2. Tasarımdan Tezgaha Pipeline Nasıl İşler?

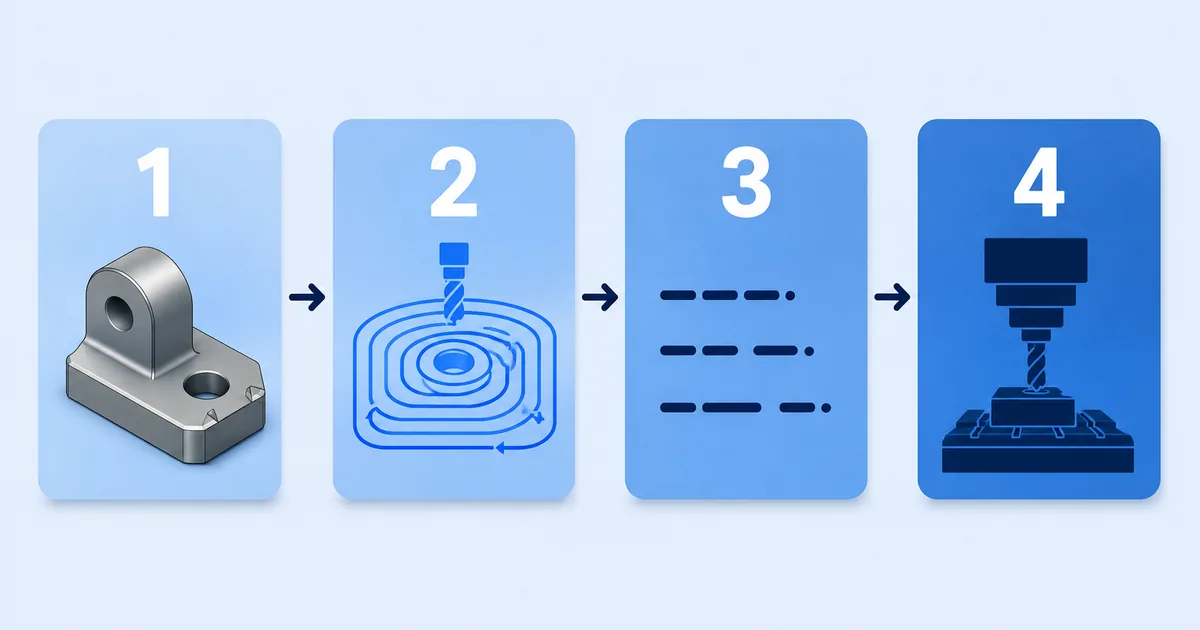

Bir parçanın çizim ekranından tezgah masasına yolculuğu standart bir akış izler. Modern CAD/CAM pipeline'ı artık tek yönlü değil; ölçüm, makine verisi ve revizyon geri bildirimleriyle döngüsel çalışır:

1. Kavram ve kısıt: Malzeme cinsi (Ç1040, AISI 304, Al 7075 vb.), ham stok boyutu, kritik toleranslar, parti adedi netleşir.
2. CAD modelleme: Parametrik özelliklerle parça modellenir, gerekirse montaj kurulur, yüzey ve datumlar işaretlenir.
3. Pafta ve GD&T: Geometrik tolerans sembolleri, yüzey kalitesi, referans yüzeyleri 2D çıktıya işlenir.
4. CAM ortamına aktarma: Stok geometrisi tanımlanır, parçanın sıfır noktası seçilir (genelde sol-üst köşe veya delik merkezi), bağlama elemanları yerleştirilir.
5. Takım yolu üretme: Kaba talaş, ara finiş, finiş, delik, pah kırma, kanal işleme operasyonları sırayla programlanır.
6. Simülasyon: Çarpışma, hızlı hareket sırasında bağlama elemanına temas, eksen limit aşımı, kalan stok kontrol edilir.
7. Postprocessor: Generic CL-data (Cutter Location data), tezgaha özgü G-code'a çevrilir. Fanuc, Siemens 840D, Heidenhain iTNC, Mazatrol farklı dialekt kullanır.
8. Tezgah doğrulama: İlk parça yavaş ilerlemeyle işlenir, CMM veya kumpasla ölçülür, gerekirse offset düzeltilir, sonra seri üretime alınır.

Bu akışın en sık aksadığı yer dördüncü ve yedinci adımlardır. CAD modeli güncellenip CAM dosyasının yeniden bağlanmaması — eski geometri üzerinden işleme — atölyelerin tipik baş ağrısıdır. Üç boyutlu parametrik tasarımı temellendiren bir başlangıç için SolidWorks eğitimi feature ağacı, montaj kısıtları ve sac metal modülü gibi pipeline'ın CAD ucunu kapsayan modülleri bir araya getirir.

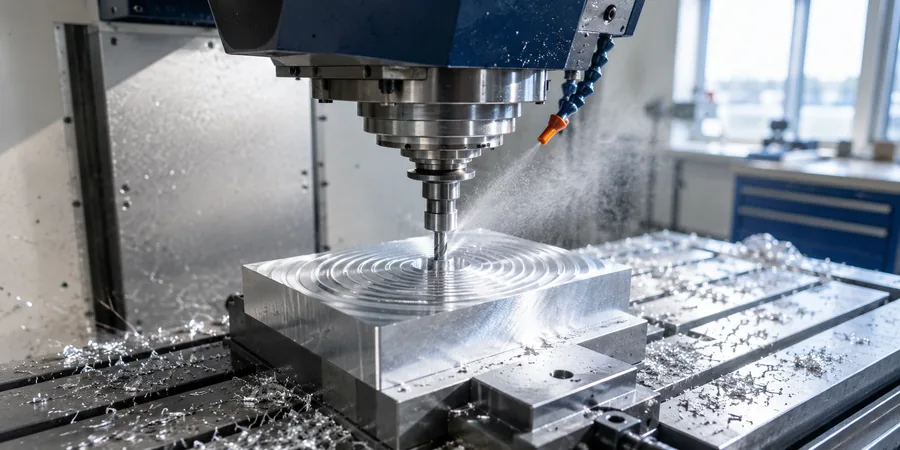

3. G-code ve Postprocessor Mantığı

CAM yazılımı ilk önce makineden bağımsız bir orta katman üretir: CL-data (Cutter Location data) yani takımın uzayda hangi koordinatlardan, hangi sırayla geçeceğinin generic tarifi. Bu dosya doğrudan tezgaha gönderilemez çünkü her CNC denetleyicisinin kendi sözdizimi vardır. İşte burada postprocessor devreye girer.

Postprocessor, CL-data'yı belirli bir tezgah ve denetleyici için G-code'a çeviren tercüman görevi görür. Aynı parçanın aynı takım yolu — Fanuc denetleyicili bir Mazak için yazılınca farklı, Siemens 840D denetleyicili bir DMG Mori için yazılınca farklı G-code dosyası üretir. Tezgahın kinematiği (lineer ve rotary eksenleri nasıl hareket ettirdiği), takım uzunluk telafisi, devir komutu sözdizimi, soğutma açma/kapama makroları postprocessor içinde tanımlıdır.

Tipik bir freze G-code dosyasının açılışı şu satırları içerir:

• G21 — birim milimetre (G20 inç)
• G90 — mutlak koordinat sistemi
• G17 — XY düzleminde dairesel interpolasyon
• M06 T01 — birinci takımı yükle
• M03 S8000 — iş mili saat yönünde 8000 dev/dak
• G54 — birinci iş koordinatı ofset seç
• G00 X0 Y0 Z5 — hızlı pozisyon, güvenli yükseklik
• G01 Z-2 F300 — dakikada 300 mm ilerlemeyle 2 mm daldır
• M08 — soğutma sıvısını aç

Doğru postprocessor kullanılmazsa tezgah alarm verir veya — daha kötüsü — yanlış yorumlayıp parçayı veya iş milini hasara uğratır. Bu yüzden CAM yazılımı kurulurken her tezgah için ayrı doğrulanmış postprocessor tanımlanır; satın alınan tezgaha CAM tedarikçisi tarafından özel postprocessor yazılması yaygın bir uygulamadır.

4. Tipik CAD/CAM Yazılım Sınıfları

CAD tarafında yazılımlar kullanım amacına göre dört ana sınıfa ayrılır:

• 2D çizim odaklı: AutoCAD, BricsCAD, DraftSight — teknik resim, pafta, iki boyutlu üretim çizimi
• 3D parametrik mekanik: SolidWorks, Inventor, Solid Edge, Creo, NX — feature tabanlı parça ve montaj tasarımı
• 3D yüzey ve endüstriyel: Rhinoceros, Alias, CATIA — serbest form yüzey, otomotiv stil tasarımı, ürün tasarımı
• BIM tabanlı: Revit, ArchiCAD, Tekla Structures — yapı bilgi modeli, mimari ve yapısal

CAM tarafında ayrım işlem tipine ve karmaşıklığa göre yapılır:

• Entegre CAD/CAM paketleri: Fusion 360 CAM, SolidWorks CAM, Inventor CAM — tasarım ve takım yolu aynı arayüzde, üç eksen ağırlıklı işler için
• Bağımsız profesyonel CAM: Mastercam, PowerMill, Edgecam, hyperMILL, NX CAM — beş eksen, karmaşık kalıp, havacılık parçası
• Sac ve lazer odaklı: Lantek, Radan, SigmaNEST — yerleşim (nesting) ve kesim optimizasyonu
• Torna ve torna-freze: Esprit, GibbsCAM — eş zamanlı çoklu kanal programlama

Karmaşık yüzey modelleme tarafıyla CAM tarafı arasındaki köprüyü kurmak isteyenler için yüzey tabanlı modelleme yetkinliği kritik öneme sahiptir; bu noktada Rhinoceros eğitimi serbest form yüzey ve NURBS modelleme ile kalıp tarafındaki tipik geçiş eğrisini düzleştirir.

5. Sektörel Kullanım Otomotivden Havacılığa Nasıl Dağılır?

CAD/CAM ikilisinin nerede, nasıl konumlandığı sektöre göre farklılaşır. Türk imalat sanayisinde yoğun gözlenen dağılım kabaca şu şekilde:

Otomotiv ana ve yan sanayi: Kocaeli, Sakarya ve Bursa bölgesinde yoğunlaşmış otomotiv yan sanayisi; sac kalıbı, plastik enjeksiyon kalıbı ve döküm modeli üretiminde CATIA veya NX gibi yüzey-mekanik melezi yazılımlardan beslenir, CAM tarafında ise NX CAM, PowerMill ve hyperMILL beş eksen frezeleme için tercih edilir. Türk otomotiv ana sanayisinin tedarikçi auditlerinde IATF 16949 dosyalama disiplini doğrudan CAD/CAM revizyon takibine bağlıdır.

Kalıpçılık (Bursa, İzmir, Konya): Plastik enjeksiyon ve sac kalıbı atölyeleri kalıp tasarımı için NX, SolidWorks Mold Tools veya Cimatron kullanırken, EDM (erozyon) ve frezeleme operasyonları için Mastercam ile PowerMill yaygındır. Yüksek sertlik (HRC 50+) malzemeye finiş çekerken takım ömrü ve yüzey kalitesi CAM stratejisine bağlıdır.

Havacılık ve savunma yan sanayi: Aluminyum ve titanyum alaşımlı yapı parçalarında 5 eksenli simültane frezeleme zorunludur. AS9100 sertifikalı atölyeler genelde CATIA + NX CAM veya Hypermill kombinasyonu kullanır; tek bir parça için onlarca operasyon, saatlerce işleme süresi, çoklu setup gerektirir.

Tıbbi implant ve diş: Tarayıcıdan gelen STL modeller doğrudan CAM yazılımına aktarılır; geleneksel pafta süreci atlanır. Türkiye'de protez laboratuvarları için Exocad veya 3Shape Dental gibi alana özgü CAD'ler, ardından özelleşmiş 4-5 eksen CNC tezgahları tipik kurulumdur.

Mobilya ve ahşap CNC (İnegöl, Kayseri): Türkiye'nin mobilya üretim merkezlerinde 2D CAD çizimleri Aspire, Vectric veya Cabinet Vision tarafına aktarılır; üç eksenli ahşap CNC ve panel ebatlama makinaları için CAM tarafı görece sade kalır.

6. Türkiye'de CAD/CAM Eğitimi ve Operatör Kaynağı

Türk imalat sanayisinin en büyük darboğazı tezgah değil, tezgahı doğru kullanacak insan kaynağı. MEB Mesleki ve Teknik Anadolu Liseleri makine teknolojileri alanı altında "Bilgisayar Destekli Endüstriyel Modelleme" ve "CNC Torna/Freze Operatörlüğü" dalları yıllardır CAD/CAM modülü içerir; öğrenci AutoCAD ve SolidWorks ile temel modellemeyi, ardından Mastercam veya Fusion 360 üzerinden takım yolu hazırlamayı görür.

Mesleki yeterlilik tarafında MYK (Mesleki Yeterlilik Kurumu) Seviye 4 ve 5 CNC Operatörü belgeleri sektör tarafından bilinir; sertifika sınavları teorik bilgi kadar tezgah üzerinde G-code okuma ve sıfır noktası ayarlama gibi pratik beceriler içerir. İŞKUR destekli CAD/CAM kursları, özellikle Bursa, Kocaeli, Gaziantep ve Konya OSB bölgelerinde yıl boyu açılır; tipik program 240-320 saatlik teori + atölye uygulamasıdır.

Üniversite tarafında makine, mekatronik ve imalat mühendisliği bölümleri lisans müfredatında CAD/CAM dersi standarttır. Pratikte mühendis adayı SolidWorks ile parametrik modellemeyi öğrenirken paralelde Fusion 360 CAM veya Mastercam ile takım yolu mantığını kavrar. Mezuniyetten sonra hem ofiste hem atölye katında çalışabilen mühendisin maaş skalası saf tasarımcıdan belirgin biçimde yukarıdadır.

7. CAD ve CAM Birlikte Çalışırken Hangi Hatalar Sık Yapılır?

Sahada gözlenen tipik yanlışlar genellikle dosya akışından doğar:

• CAD modeli güncellenip CAM dosyasının ilişkilendirilmemesi — eski geometri üzerinden işleme yapılır, parça hatalı çıkar
• Birim karışıklığı (inç ile mm) — özellikle ithal STEP veya IGES dosyalarında kontrol edilmezse parça 25,4 kat büyük veya küçük modellenir
• Stok boyutu yanlış tanımı — gereksiz hızlı hareket, havada talaş, uzun tezgah süresi
• İç köşede takım yarıçapından küçük radyus istenmesi — fiziksel olarak işlenemeyen geometri, EDM gerektirir
• Postprocessor uyumsuzluğu — Fanuc post'u Siemens denetleyiciye gönderilirse tezgah alarm verir veya yanlış yorumlar
• Simülasyonu atlama — bağlama elemanına çarpma, sigorta atma, takım kırılması, milyonluk tezgah hasarı
• Toleransa uymayan yüzey bitirme stratejisi — Ra 0,8 isteyen yüzeyde 0,2 mm step-over yetmez

Bu hataların büyük çoğunluğu CAD ve CAM aşamalarının aynı kişi tarafından veya en azından aynı dosya standardıyla yürütülmesiyle önlenir. Küçük atölyelerde tek mühendis her iki aşamayı üstlenir; büyük üretim tesislerinde tasarım ve imalat programlama ayrı ekipler tarafından yapılır, dosya teslim disiplini yazılı prosedüre bağlanır.

Sonuç olarak CAD ve CAM birbirinden ayrılmaz ama eşdeğer olmayan iki disiplindir; biri parçanın ne olduğunu, diğeri nasıl üretileceğini tanımlar. Bursa kalıp atölyesinden Sakarya otomotiv yan sanayisine, MEB makine teknolojileri sınıfından havacılık parçası işleyen sertifikalı tesise kadar zincirin her halkası aynı temel ayrımı taşır. Ofis ile atölye arasındaki o ince hatta dosya akışını yönetmek, tasarımın kağıt üzerinde ne kadar iyi göründüğünden çok parçanın sahaya doğru biçimde inip inmeyeceğini belirler.
