GÖRÜNÜŞ ÇIKARMA EĞİTİMİ

Bir Türk mühendisin Almanya'daki bir tedarikçiye gönderdiği teknik resmin tek bir parça neden ters çıktığını öğrenmesi yarım gün sürdü: pafta üçüncü açı projeksiyonla okunmuştu, oysa çizim birinci açıydı. Yan görünüşler aynı görünür ama yer değiştirir. Standart ortak olmasa da disiplin ortaktır; aynı 3D objenin nasıl 2D görünüşlere dönüştüğünü bilmek hem üretim hem teslim aşamasında saatler kazandırır.

Görünüş çıkarma, üç boyutlu bir parçayı sınırlı sayıda iki boyutlu izdüşümle eksiksiz tarif etme tekniğidir. Türkiye'de makine mühendisliği ve makine teknolojileri müfredatının ilk yarıyıllarında öğretilir; ardından SolidWorks, Inventor, CATIA gibi parametrik CAD ortamlarında otomatik üretilir. Otomatik üretmek standardı bilmeden hatalı pafta üretmeye yarar. Bu yazıda kavramı, sembolleri ve Türkiye'de yaygın kullanımı somut örneklerle inceliyoruz; CAD tarafında somut uygulama için SolidWorks eğitimi görünüş çıkarma modülünü ayrıntılı işler.

Görünüş Çıkarma Nedir?

Görünüş çıkarma, ortografik (dik) izdüşüm yöntemiyle bir parçayı tarif etmektir. Parçaya altı temel yönden bakılır: önden, arkadan, üstten, alttan, sağdan, soldan. Her bakışta gözlemcinin ışınları parçaya paralel ve düzleme dik düşer; perspektif bozulması olmaz. Sonuçta üç boyutlu bilgi, ölçülebilir iki boyutlu çizgilere indirgenir.

Yöntemin kökeni 18. yüzyıl sonu Fransa'sında Gaspard Monge'nin tanımlayıcı geometri çalışmalarına dayanır. Monge, askeri istihkâm hesabı için iki dik düzlem (yatay ve düşey) tanımladı; bu iki düzlem çevreyi dört bölgeye ayırdı. Bugün hâlâ "birinci açı" ve "üçüncü açı" derken bu bölgelerden bahsediyoruz. Standart, modern formuyla ISO 5456 ve ISO 128 altında düzenlenmiş, Türk standartlarına TS ISO 128 ve TS ISO 5456 olarak doğrudan aktarılmıştır.

Görünüş çıkarma şu üç soruyu cevaplar: hangi yönden bakılacak, görünüşler kâğıt üzerinde nereye yerleştirilecek, hangi detay (kesit, yarım kesit, kısmi görünüş) gerekecek. Bu üçü doğru kurulduğunda paftadan üretim yapan operatör tek başına parçayı imal edebilir.

Hangi Görünüşler Zorunludur?

Teorik olarak altı görünüş vardır, pratikte çoğu parça için üç tanesi yeterlidir. Genel kural: parçayı eksiksiz tarif eden en az sayıda görünüş kullan. Gereksiz görünüş hem kâğıt hem okuma zamanı israfıdır.

• Önden görünüş (asıl görünüş): Parçanın en çok bilgi içeren yüzü seçilir. Üretimde parçanın "doğal duruşu" — bir milin yatay olarak ekseninden, bir flanşın çapından, bir gövdenin uzun kenarından.
• Üstten görünüş: Önden bakışın hemen üstünde (üçüncü açı) veya altında (birinci açı) konumlanır. Derinlik ve düzlem bilgisi taşır.
• Yandan görünüş: Genellikle sağ yan tercih edilir. Yükseklik + derinlik kombinasyonunu netleştirir.

Eksenel simetrik parçalarda (mil, somun, civata) genellikle iki görünüş yeter; bazen yarım görünüşle bir tane bile çıkar. Karmaşık döküm parçalarda dört-beş görünüş + iki kesit gerekebilir. Klasik müteahhitlik atölyelerinde duyulan "üç görünüş şart" söylemi ezberdir; standart sayı değil yeterlilik ister.

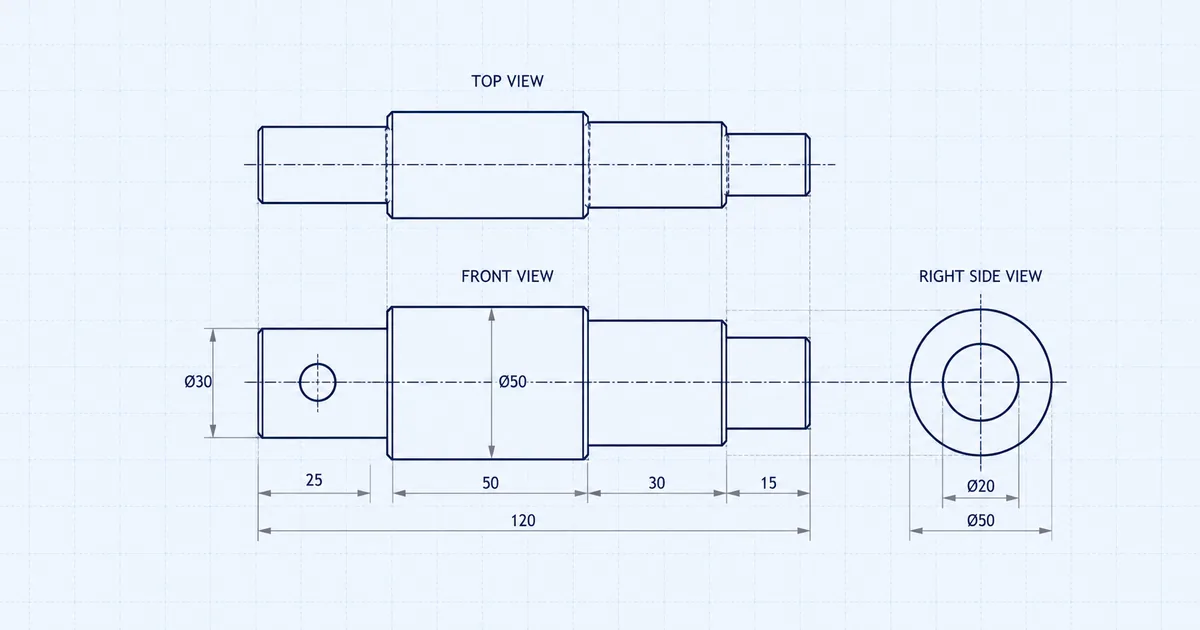

Bir küçük örnek: 50 mm çaplı, 120 mm uzunluğunda kademeli bir mil için ön görünüş + bir kesit yeterli. Aynı milin ortasında çapraz delik varsa, sağ yandan görünüş eklenir — yoksa delik konumu okunmaz.

Birinci Açı ve Üçüncü Açı Farkı

İki yöntem fiziksel olarak farklı bir parça anlatmıyor; aynı parçanın görünüşlerinin kâğıt üzerinde dizilişi farklı. Bu yüzden hangi yöntemin kullanıldığını okumadan bir paftayı doğru yorumlamak imkânsız.

Birinci açı projeksiyon (Avrupa metodu): Parça gözlemci ile izdüşüm düzlemi arasındadır. Her yüzü "arkasındaki" düzleme yansır. Sonuç olarak:

• Üstten görünüş, önden görünüşün altında yer alır
• Sol yandan bakış, önden görünüşün sağında yer alır
• Sağ yandan bakış, önden görünüşün solunda yer alır

Türkiye, Almanya, Fransa, İtalya, Çin, Hindistan ve Avrupa'nın büyük bölümü birinci açı kullanır. Türkiye'de MEB makine teknolojileri müfredatı, teknik üniversitelerin makine ve makine konstrüksiyon dersleri, OSB'deki yerli üretici firmaların büyük çoğunluğu birinci açıya göre çizim üretir. ISO 128'in resmi tercihi de birinci açıdır.

Üçüncü açı projeksiyon (Amerikan metodu): İzdüşüm düzlemi gözlemci ile parça arasındadır; düzlem "şeffaf cam kutu" gibi açılarak görünüşler ortaya çıkar. Bu durumda:

• Üstten görünüş, önden görünüşün üstünde yer alır
• Sağ yandan bakış, önden görünüşün sağında yer alır
• Sol yandan bakış, önden görünüşün solunda yer alır

ABD (ASME Y14.3), Kanada, Avustralya ve Japonya (JIS B 0001) üçüncü açı kullanır. Türk firmaların ABD veya Japonya'ya parça gönderirken paftayı üçüncü açıya çevirmesi veya net biçimde işaretlemesi gerekir. Otomotiv yan sanayisinde, Detroit'e parça üreten Bursa'daki bir firmada bu dönüşüm günlük rutindir.

Projeksiyon Sembolleri Nasıl Okunur?

Paftayı eline alan kişinin önce başlık bölümüne (antet) bakması gerekir. Antetin yanında küçük bir koni sembolü vardır; bu sembol projeksiyon yöntemini tek başına gösterir.

Sembol, dik konumlanmış kesik bir koninin önden ve yandan görünüşüdür:

• Birinci açı sembolü: Yamuğun (yandan görünüş) geniş tabanı daireye (önden görünüş) dönüktür. Yamuk konjeniğin sağında konumlanır.
• Üçüncü açı sembolü: Yamuğun dar ucu daireye dönüktür. Daire solda, yamuk sağdadır; bakış mesafesi tersinedir.

Pratik akıl yürütme: koniye birinci açıda "arkasından" bakarsanız geniş taban size dönüktür; üçüncü açıda koniyi "önden" bakar gibi görürsünüz, dar uç size dönüktür. Sembolün şekli, görünüşlerin nasıl dizileceğine işaret eder.

ISO 5456-2, sembolün antete yakın belirgin bir konuma yerleştirilmesini şart koşar. Türk savunma sanayisi paftalarında bu sembol genellikle başlık bloğunun hemen yanındaki ayrı bir hücrede tutulur; sembolsüz pafta resmi onaya girmez.

Ölçek Standartları

Pafta her zaman gerçek boyutta çizilmez. Büyük döküm parçalar küçültülür, küçük dişliler büyütülür. ISO 5455 ölçek standardını belirler; Türk paftalarında aşağıdaki oranlar yaygındır:

• 1:1 (gerçek boyut): Orta boy makine parçaları, dişliler, kapaklar. En çok kullanılan ölçek.
• 1:2 — 1:5 — 1:10 (küçültme): Büyük gövde parçaları, motor blokları, redüktör kasaları.
• 1:20 — 1:50 — 1:100: Konstrüksiyon çizimleri, çelik yapı detayları, vinç komponentleri.
• 2:1 — 5:1 — 10:1 (büyütme): Küçük cıvatalar, contalar, hassas dişliler.

Bir pafta üzerinde birden fazla ölçek olabilir. Genel ölçek antete yazılır, farklı ölçekteki bölgeler kendi başlığında belirtilir (örnek: "DETAY A — Ölçek 5:1"). Ölçek değişimi sırasında ölçü değerleri asla değişmez — paftada gözüken çizgi ile yazılı ölçü farklı yorumlanır; üretim her zaman ölçüye bakar.

Türkiye'de büyük çelik konstrüksiyon firmalarının tedarikçilerinde 1:20 — 1:50 ölçeği baskındır; otomotiv yan sanayisinde 1:1 ve 2:1 daha yaygın. Mimari kökenli çizim altyapısını CAD ortamına taşımak isteyenler için SketchUp eğitimi 3D modelden 2D pafta üretimi akışına benzer bir mantık sunar.

Kesit Görünüşler

İç detaylar (delikler, boşluklar, raylar, oluklar) dış görünüşten görünmez; kesikli (gizli) çizgilerle gösterilmesi gerekir. Bu çizgiler çok yoğunlaşırsa pafta okunmaz hâle gelir. Kesit görünüş, parçayı düşünsel bir düzlemle kesip arka kısmı atarak iç yapıyı dışa çıkarır. Kesilen yüzeyler tarama (hatching) ile işaretlenir.

Kesit doğrultusu önden görünüşte iki büyük harfle işaretlenir (A-A, B-B, C-C). Kesitin nereden alındığı oklarla, hangi yönden bakıldığı ok yönüyle gösterilir. Tarama açısı normalde 45 derece; aynı parçada birden fazla yüzey kesilirse açı veya sıklık değişir, böylece farklı malzemeler veya bileşenler birbirinden ayrılır.

Kesit görünüşlerde dikkat edilecek bir nokta: civata, mil, rulman, kama, perçin gibi standart dolgu parçalar kesit alındığında taranmaz, dış çizgi gibi gösterilir. Bu, montaj resimlerinde okunabilirlik için kritik bir kuraldır.

CAD Ortamında Otomatik Üretim

Parametrik CAD ortamı (SolidWorks, Inventor, CATIA, Creo, Solid Edge) 3D modelden 2D görünüşleri otomatik üretir. İlk görünüş yerleştirildiğinde diğerleri projection ile birkaç tıklama mesafesindedir. Bu otomasyon hızı arttırır ama standart bilgisinin yerini almaz.

Tipik bir SolidWorks akışı şöyle işler:

1. Yeni pafta aç: Dosya menüsünden Yeni > Çizim seç; uygun kâğıt boyutu (A3, A2) ve antet şablonu yüklenir.
2. Projeksiyon yöntemini doğrula: Pafta özelliklerinden birinci/üçüncü açı seçimi yapılır. Türkiye için varsayılan birinci açı olmalı; yazılım kurulumunda çoğu lisans ABD ayarıyla geldiği için üçüncü açıya kayabilir.
3. Ön görünüş: View Palette panelinden 3D model sürüklenip pafta üzerine bırakılır.
4. Türetilmiş görünüşler: Üst, yan, izometrik görünüş ilk görünüşten oklarla türetilir. Konum otomatik (seçilen açıya göre).
5. Kesit: Section View aracı ile kesit hattı çizilir; tarama otomatik gelir.
6. Ölçülendirme: Smart Dimension ile ölçüler eklenir; model ölçüleri otomatik içe aktarılabilir.
7. Sembol: Antet bloğu projeksiyon sembolünü zaten içerir; kontrol edilir.

CAD ortamında en sık görülen hata, modelin koordinat sistemine dikkat etmeden görünüş üretmek. Modelin "ön" yüzü baştan tanımlanmamışsa CAD ön görünüş olarak parçanın yan yüzünü seçebilir; sonuç doğru ama anlamsızdır. Türk üretim firmalarında montajdan dönen "anlaşılmıyor" şikâyetlerinin önemli bir bölümü buradan kaynaklanır.

Türkiye Pratiği ve Sık Hatalar

Türkiye'de görünüş çıkarma, MEB makine teknolojileri programının 10. sınıf temel modüllerinden biridir; üniversite seviyesinde makine, makine konstrüksiyon ve makine bakım onarım bölümlerinin ilk yarıyılındaki Teknik Resim I dersinde işlenir. Yıllar içinde sektörde sık tekrarlayan hatalar şunlar:

• Projeksiyon sembolünü unutmak. Pafta birinci açıyla çizilmiş, sembol konmamış. Dışa giden parça üçüncü açı varsayımıyla okunduğunda yan görünüşler ters yorumlanır.
• Görünüş seçimini standartlaştırmak. "Üç görünüş şart" ezberi gereksiz görünüş üretir; iki görünüşle bitecek bir mil için üçüncü pafta alanı israftır.
• Gizli çizgileri kalın çizmek. ISO 128'e göre görünür çizgi 0.5-0.7 mm, gizli çizgi 0.25-0.35 mm. Tek kalınlıkta çizilen paftada görünür ile gizli ayrımı kaybolur.
• Kesit tarama mesafesinde tutarsızlık. Aynı parçada farklı yoğunlukta tarama, "bu farklı malzeme mi?" sorusunu doğurur.
• Ölçek değişimini paftada belirtmemek. Detay büyütülmüş ama "DETAY A 5:1" etiketi konmamış. Operatör paftadan ölçü almaya kalkar, hata yapar.
• Civata ve mil kesitini taramak. Standart parçalar kesite girdiğinde dolu çizgi olarak gösterilmeli; tarandığında montaj okunmaz.
• Eksen çizgisinin yerini değiştirmek. Eksen çizgisi delik veya silindir merkezinden geçer; üretim referansı odur. Geometrik orta ile eksen çizgisi karıştırılırsa montaj toleransı kayar.

Avrupa Birliği veya ABD'ye iş yapan Türk firmaları için pratik tavsiye: her paftanın antet bloğunda projeksiyon sembolü dışında, açık metinle "First Angle Projection" veya "Third Angle Projection" yazılması. Sembol hatasını sözel ifade dengeler. Standart üzerine daha geniş bir tarihsel ve kavramsal arka plan için Türkçe Wikipedia'daki teknik resim maddesi başlangıç noktası olarak iyi bir özet sunar; Almanya merkezli üreticiyle çalışanlar Almanca Normalprojektion maddesinden DIN ISO 128-30 perspektifini doğrulayabilir.

Sık Sorulan Sorular

Görünüş çıkarma kaç haftada öğrenilir?

Temel mantık (önden, üstten, yandan ilişkisi) bir hafta içinde oturur. Birinci ve üçüncü açı farkı, projeksiyon sembolünü doğru kullanmak iki-üç hafta sürer. CAD ortamında otomatik görünüş üretirken hata yapmamak ve karmaşık parçalarda doğru kesit seçmek üç-altı aylık bir oturma ister. Sıfırdan başlayan biri haftada 5-6 saat çalışarak iki ayda iş seviyesine ulaşır.

Türkiye birinci açı mı üçüncü açı mı kullanır?

Türkiye birinci açı projeksiyonu kullanır. MEB müfredatı, üniversite teknik resim dersleri, savunma sanayisi, otomotiv yerli üretim, OSB firmaları birinci açıya göre çizim üretir. ABD, Kanada, Japonya, Avustralya ile çalışan firmalar pafta üzerinde projeksiyon sembolünü görünür yere koyarak veya çift dilli not düşerek bu farkı yönetir.

El ile mi CAD ile mi öğrenmek daha iyidir?

İlk aşamada el ile çizim daha öğreticidir. Üç dikey düzlem arasındaki geometrik ilişkiyi kâğıtta çizen biri CAD'de aynı şeyi yaptığında neyin hangi yöne döndüğünü içselleştirir. CAD'e doğrudan başlayanlar projeksiyon yöntemini, görünüş yerleşimini ve sembol mantığını yazılımın varsayılanlarına emanet eder; ilk hata çıktığında nedeni göremezler. Pratik akış: iki hafta kâğıt, ardından SolidWorks veya Inventor.

Hangi parçalar için kaç görünüş gerekir?

Eksenel simetrik mil, somun, civata gibi parçalar için bir veya iki görünüş yeter. Tipik makine elemanları (kapak, dişli, kola) için üç görünüş standarttır. Karmaşık döküm parçalar (motor bloğu, redüktör gövdesi) dört-beş görünüş + iki üç kesit gerektirir. Kural sabit sayı değil yeterliliktir; ekstra görünüş bilgi eklemiyorsa atılır.

Projeksiyon sembolünü unutursam ne olur?

Aynı pafta birinci açı varsayımıyla doğru, üçüncü açı varsayımıyla yanlış okunur. Sembol olmayan paftada sağ yandan görünüş ile sol yandan görünüş yer değiştirir; üretim bu görünüşe göre ölçü alırsa parça aynalanır. Türk savunma sanayisi ve otomotiv sektöründe sembolsüz pafta resmi onaya girmez; deneyimli kontrol mühendisi paftayı geri gönderir.

Yarım kesit ne zaman tam kesite tercih edilir?

Parça eksenel simetrikse ve hem iç hem dış geometriyi tek görünüşte göstermek gerekiyorsa yarım kesit pafta alanı kazandırır. Bir flanş kapak için sol yarıda dış görünüş, sağ yarıda kesit çizilir; tek görünüşle dış yüzey deseni de iç delik konumu da okunur. Simetrik olmayan parçalarda yarım kesit yanıltıcı olur; tam kesit veya kısmi kesit tercih edilir.

CAD ölçüsünü manuel değiştirmek doğru mu?

Hayır, tehlikelidir. Parametrik CAD'de pafta ölçüsü 3D modele bağlıdır; modeli değiştirmeden paftadaki ölçü değerini elle yazmak model ile pafta arasında uyumsuzluk yaratır. Üretim ölçüye bakar, montaj modele bakar — iki kaynak farklı olduğunda revizyonda büyük hata çıkar. Doğru yol: model üzerinden ölçüyü güncellemek, paftanın otomatik tazelemesi.

Lisede teknik resim alan biri görünüş çıkarmayı öğrenir mi?

Endüstri meslek liselerinin makine teknolojileri alanında ve mesleki teknik anadolu liselerinin makine bölümlerinde görünüş çıkarma modül olarak öğretilir. MEB müfredatında temel ortografik izdüşüm, ölçülendirme, kesit görünüşler 10. ve 11. sınıf düzeyinde işlenir. Mezun olan öğrenci üniversiteye veya doğrudan üretim ortamına girdiğinde teorik altyapıya sahip olur; CAD ortamı pratiğini iş başında veya kısa kurslarla tamamlar.

Görünüş çıkarmak başlangıçta yorucu görünür çünkü beyin 3D'yi 2D'ye çevirmeye alışmamıştır. Birkaç hafta sonra ters çalışmaya başlarsınız: bir parçayı eline alır, başkasının çizdiği iki görünüşten üçüncüyü zihninde tamamlarsınız. O noktaya geldiğinizde standart konuşulan bir dildir; birinci açı veya üçüncü açı sadece aksandır. Teknik resim disiplini öğrenildikten sonra CAD ortamı zaman kazandırır, yerini almaz; standart bilen mühendis, yazılımın varsayılanını sorgular ve doğru paftayı üretir.
