AUTOCAD MİMARİ ÇİZİM

"Ruhsat projesini cuma günü belediyeye yetiştir" denildiği bir hafta düşünün. Pazartesi plan üzerinde duvar kalınlığı revizyonu, çarşamba kapı yerlerinin müşteri talebiyle kayması, perşembe ise yapı denetim mühendisinin kesit ölçülerini sorgulaması. Tek bir AutoCAD dosyasında her şeyi gri çizgilerle çizen bir teknik ressam bu hafta sonunu evde geçirir; katman, blok, layout ve plot stiliyle çalışan bir mimar ise revizyonları bir öğleden sonrada kapatır. Aradaki fark hız değil, disiplindir.

AutoCAD 1982'den bu yana mimari büroların 2D üretim ortamı. Türkiye'de imar yönetmeliği gereği teslim edilen plan, kesit, görünüş ve vaziyet paftalarının büyük çoğunluğu hâlâ AutoCAD üzerinde üretilir; bunun üstüne BIM yazılımlarından alınan çıktılar da çoğu zaman DWG formatında konsolide edilir. Bu yazıda komutların ötesinde, ruhsat projesini bir gerçek mimari ofis nasıl üretiyor onu derliyoruz.

PLAN, KESİT VE GÖRÜNÜŞ NASIL BİRLİKTE ÜRETİLİR?

Mimari proje üç temel ortografik izdüşümden oluşur. Plan binayı yaklaşık 1,20 m kotunda yatay kesen yukarıdan bakış; kesit binayı dikey olarak kesen düşey görünüş; cephe ise dış görünüş. AutoCAD'de bu üçü ayrı dosya değildir — aynı koordinat sisteminde, aynı aks ağı üzerinde üretilen farklı çizimlerdir.

Mimarlık fakültelerinde "Mimari Teknik Resim I-II" derslerinden hatırlayan bir öğrenci için üretim sırası kâğıt üstündekiyle aynıdır:

1. Aks sistemi: Taşıyıcı sistem aksları _XLINE veya _LINE ile çekilir, _OFFSET ile akslar arası mesafeler verilir. Türk yapı pratiğinde rakamsal akslar (1, 2, 3...) yatayda, harf aksları (A, B, C...) düşeyde kullanılır.
2. Duvar kalınlıkları: Dış duvar 25-30 cm, iç duvar 20 cm, bölme 10-13 cm, betonarme perde 25-30 cm — TS 825 ısı yalıtım hesabıyla bağıntılı seçim yapılır. _MLINE veya çift _OFFSET ile çizilir.
3. Açıklıklar: Kapı ve pencere boşlukları _TRIM ile boşaltılır; lento ve denizlik kotları kesite aktarılmak üzere notlanır.
4. Sembolik gösterim: Kapı kanat açılış yayı, pencere doğraması, merdiven okları ve mahal isimlendirmesi bloklar üzerinden yerleştirilir.
5. Kesit hatları: Plan üzerine A-A, B-B kesit alma çizgileri yerleştirilir; ardından bu hizadan dikey projeksiyonla kesit üretilir.

Burada hatırlanması gereken nokta: AutoCAD klasik 2D ortamında plan değişince kesit otomatik güncellenmez. Mimari yazılımların (Revit, ArchiCAD vb.) ortaya çıkış sebebi tam olarak budur. AutoCAD ile çalışan ofislerin disiplini "plan kilitlenmeden kesit ilerletme" prensibiyle özetlenir. 2D üretimi 3D'ye taşımak isteyenler için SketchUp eğitimi mimari modelleme tarafında doğal bir köprü kurar.

RUHSAT PROJESİ İÇİN PAFTA DÜZENİ

Türk imar yönetmeliği kapsamında belediyeye ruhsat başvurusu yapılırken paftaların belirli bir formatta sunulması beklenir. Bu format her ilde küçük farklılıklar gösterse de ana iskelet sabittir:

• Vaziyet planı (1/500 veya 1/200): Parsel sınırı, çekme mesafeleri, kuzey oku, kotlar, çevredeki binalar, yol ve altyapı.
• Kat planları (1/100 veya 1/50): Bodrum, zemin, normal katlar, çatı planı. Mahal isimleri ve net alanlar metrekare olarak yazılır.
• Kesitler (1/100 veya 1/50): En az iki kesit (boyuna ve enine), her kat yüksekliği ve toplam bina yüksekliği kotlu.
• Görünüşler (1/100 veya 1/50): Dört cephe, doğal zemin kotu işaretli.
• Sistem detayları (1/20 veya 1/10): Tipik duvar kesiti, parapet, saçak, doğrama detayları.
• Antet (pafta başlığı): Yapı sahibi, müellif mimar, müteahhit, proje no, pafta no, tarih, ölçek, kontrol imzaları.

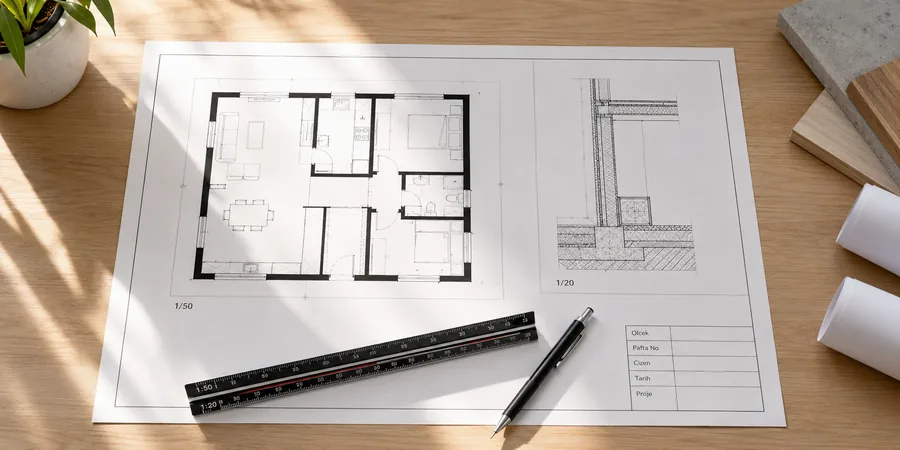

Belediye onayına giren paftalar genellikle A1 (594×841 mm) veya A0 (841×1189 mm) boyutundadır. Türkiye'de yaygın pratik: tek dwg dosyasında Model Space'te bina, Paper Space'te (Layout) ise her pafta için ayrı sekme. Bir pafta tek bir Layout sekmesidir; onay revizyonu sadece o sekmede yapılır.

KATMAN STANDARDI NASIL KURULUR?

Katman (layer) mimari çizimin omurgasıdır. Uluslararası referans AIA CAD Layer Guidelines ve onu kapsayan National CAD Standard (NCS)'dır. Bu standartta her katman adı disiplin-kategori-modifier yapısında kodlanır: A (Architectural) + WALL (duvar) + FULL (tam yükseklik) → A-WALL-FULL.

Türkiye'de pek çok mimari ofis bu yapıyı Türkçeleştirilmiş hâliyle kullanır. Tipik bir Türk büro standardı şöyle kurulur:

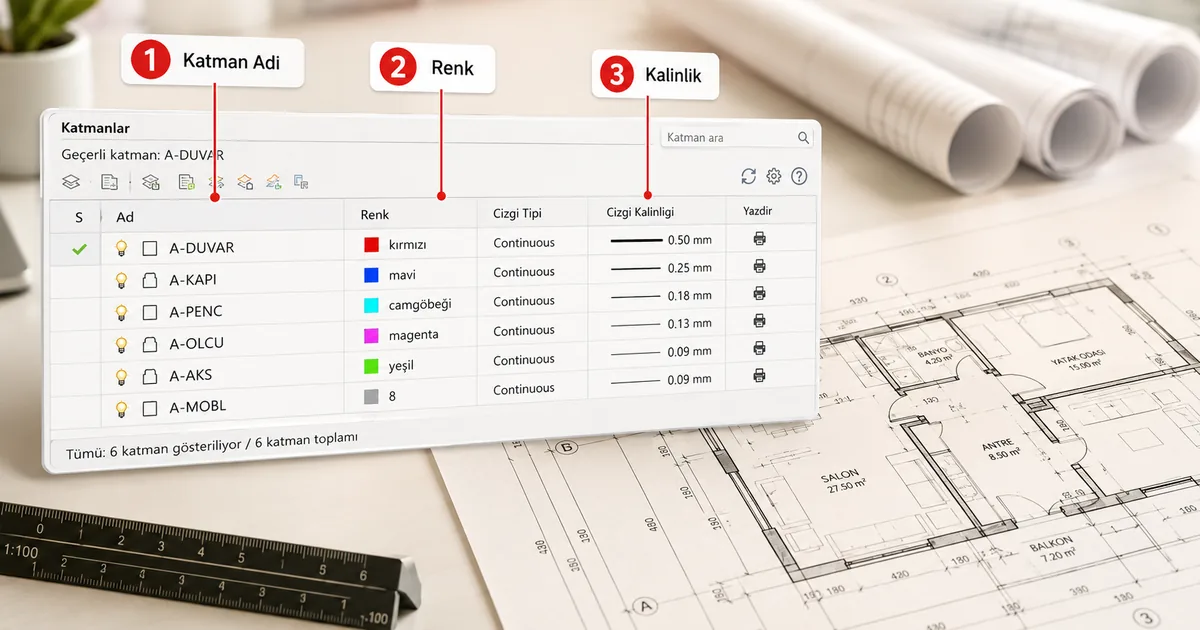

Bu yapı bir kez kurulduktan sonra .dwt uzantılı şablon dosyasında saklanır. Yeni proje açılırken acadiso.dwt yerine büro şablonu (örn. ofis-standart.dwt) seçilir; katmanlar, çizgi tipleri, metin stilleri, plot stili, antet bloğu hazır olarak gelir. Şablonsuz başlamak her seferinde yarım gün katman ve stil kurmak demektir.

Mimarlık fakültesi öğrencilerinin en sık düştüğü hata: tüm çizimi Layer 0 üzerinde yapmak. Bu dosyada baskı sırasında kalınlık ayrımı çıkmaz, donduralım dediğinizde her şey gider, izole edemezsiniz. Resmi Autodesk AutoCAD dokümantasyonu üzerinden katman ve şablon yönetimi konusundaki güncel öneriler takip edilebilir.

DUVAR, KAPI, PENCERE BLOK KÜTÜPHANESİ

Aynı 90 cm iç kapısını projedeki 40 yerde tek tek çizmek profesyonel ofiste yapılmaz. Blok, AutoCAD'in geometriyi tek nesne olarak tanımlama mekanizmasıdır; bir blok değişince ona referans veren tüm yerler güncellenir. Tipik bir mimari büro kütüphanesi şu setlerden oluşur:

• Kapı blokları: 70, 80, 90, 100 cm açıklık — tek kanat, çift kanat, sürgülü, katlanır. Türk yönetmelik gereği yangın merdiveni kapıları için ayrı set (FYK işaretli).
• Pencere blokları: 60, 80, 100, 120, 150, 180, 200 cm — tek kanat, çift kanat, üç kanat, sabit kasa, balkon kapısı.
• Sıhhi tesisat: Klozet (asma/oturma), lavabo (dar/geniş), küvet (160-180 cm), duş teknesi (80×80, 90×90), evye (tek/çift haznesi).
• Mobilya: Tek kişilik yatak (90×190), çift kişilik (160×200 veya 180×200), gardırop, kanepe, yemek masası 6/8 kişilik, mutfak alt-üst dolap modülleri.
• Anotasyon: Kuzey oku, kot bayrağı (±0.00), kesit oku (A-A), aks dairesi, mahal numarası, kapı/pencere etiketi (K1, P1...).

İleri seviye kullanım için Dynamic Block (Block Editor üzerinden) açıklığı parametrik kontrol eder. Tek bir kapı bloğu 70-100 cm arası kayar; bir grip noktasıyla ölçü değiştirilir. Bu, kütüphaneyi onlarca bloktan birkaç akıllı bloğa indirir.

Daha da ileride AutoCAD Architecture toolset bulunur — standart AutoCAD aboneliğine dahil ek bir paket. Bu paket içinde duvar, kapı, pencere artık çizgi kümesi değil AEC nesnesi'dir. Duvara kapı yerleştirildiğinde duvar otomatik açılır; duvar taşınınca kapı onunla beraber gider. 8.000'in üzerinde hazır mimari nesne ile gelir ve IFC üzerinden BIM yazılımlarıyla konuşur. Klasik blok mantığı revize edilemeyen projeler için, Architecture toolset ise yoğun revizyonlu işler için tercih edilir.

LAYOUT ÖLÇEĞİ NASIL AYARLANIR?

AutoCAD iki ortam barındırır: Model Space ve Paper Space (Layout). Mimari çizim Model Space'te her zaman 1:1 ölçekte çizilir. Türkiye'de büro pratiği genellikle cm cinsinden (250 = 2,50 m duvar) ya da m cinsinden (2.50 = 2,50 m duvar) çizmektir; _UNITS komutu ile başlangıçta belirlenir, tek dosya içinde değiştirilmez.

Yaygın mimari ölçek-pafta eşleşmeleri:

Layout sekmesinde _MVIEW komutuyla viewport (model alanına pencere) açılır. Viewport seçilip Properties paneli üzerinden Standard Scale: 1:50 verilir. Aynı A1 paftada 1/50 plan ile 1/20 detay birlikte yer alabilir — her birinin viewport'u ayrıdır, her birinin ölçeği bağımsızdır.

Kritik bir disiplin noktası: viewport ölçeği kilitlenmelidir. Properties panelinde Display Locked alanı Yes yapılmazsa, viewport içine girip mouse scroll yapıldığında ölçek hafifçe kayar; 1/50 paftanız fark etmeden 1/47.83'e döner. Baskı çıkışında ölçek hatasıyla teslim edilen plan ciddi bir profesyonel hatadır.

PLOT STİLİ NEYE GÖRE SEÇİLİR?

Çizim ekranda mükemmel görünebilir, kâğıda çıkana kadar tamamlanmamıştır. Plot ayarları yanlış kurulmuş bir paftada katmanlar görünür ama kalınlık ayrımı çıkmaz; sonuç gri bir karmaşadır. AutoCAD bunu Plot Style ile çözer. İki tip vardır:

• CTB (Color-dependent): Çizgi rengine göre kalınlık ve baskı rengi atanır. Türkiye'de yaygın kullanım. Örnek: Color 1 (kırmızı) → 0.18 mm, Color 5 (mavi) → 0.25 mm, Color 7 (siyah) → 0.50 mm. Büroların kendi .ctb dosyaları vardır.
• STB (Style-dependent): Plot stili katmana atanır. Daha modern, Avrupa ofislerinde yaygın, Türkiye'de görece az.

Plot diyaloğu (CTRL+P veya _PLOT) açıldığında doldurulması gereken alanlar:

• Printer/Plotter: Fiziksel plotter veya DWG To PDF.pc3 (belediye PDF teslimi için)
• Paper Size: ISO A1 (594×841 mm), A0 (841×1189 mm), A2 (420×594 mm)
• Plot Area: Layout (pafta sınırı), Extents veya Window
• Plot Scale: Layout'tan basılıyorsa 1:1 (ölçek viewport'ta verilmiş)
• Plot Style Table: monochrome.ctb (siyah-beyaz) veya büro .ctb
• Plot With Lineweights: işaretli olmalı

Türk büro pratiğinde tipik bir ayrım vardır. Resmi teslim (belediye ruhsat dosyası, yapı denetim teslimi, ihale dosyası) için monochrome.ctb ile siyah-beyaz basılır; kalınlık ayrımı katman rengine bağlı olarak ctb'den gelir. Müşteri sunumu, konsept paftası, iç mekan sunumu ise renkli basılabilir. Aynı dwg, iki farklı Page Setup üzerinden iki farklı çıktı verir; _PAGESETUP ile bu ayarlar saklanır.

XREF, MAHAL LİSTESİ VE TASLAK PAYLAŞIMI

Üç katlı bir konutun tek dwg'de tüm katları + cephe + kesitler + detaylar + mahal listesi tek dosyada olduğunda dosya kısa sürede 80-120 MB'a çıkar. Tek kişi açtığında zoom-pan donar, paylaşım e-postaya sığmaz. Çözüm: External Reference (Xref).

Xref ile bir dwg başka bir dwg'ye referans olarak yerleştirilir. Tipik bir ofis kurgusu:

1. vaziyet.dwg: Vaziyet planı, parsel sınırı, çevresel veri
2. kat-zemin.dwg, kat-tip.dwg, kat-cati.dwg: Her kat ayrı dosya
3. mobilya.dwg: İç mekan donanımı — istenirse açılır, gizlenir
4. teslim.dwg: Tüm yukarıdakileri xref ile birleştirir, sadece Layout pafta düzeni tutar

Her dosya bir teknik ressamın paralel çalışabileceği parçaya bölünür. Hafta sonu çakışması azalır; mahal listesi mimar tarafında, mobilya iç mimar tarafında eş zamanlı ilerler. _XREF komutuyla yönetilir; bir xref'i geçici kapatmak (unload) hafıza tüketimini düşürür.

Mimari büroda mahal listesi ayrı bir disiplindir. Her oda için kapı-pencere referansı, döşeme/duvar/tavan kaplaması, sıhhi tesisat donanımı çizelgelenir. AutoCAD bunu _TABLE komutuyla kurulan tablolarla çözer; tablo hücrelerinin değerleri attribute'lu bloklara bağlanabilir, plan üzerindeki mahal etiketi değişince tablo güncellenir.

HIZ KAZANDIRAN KISAYOLLAR

Mimari çizimde hız komut çubuğuna komut adı yazmaktan değil, klavye kısayollarından gelir. AutoCAD acad.pgp dosyasında komut takma adlarını (alias) tutar; kullanıcı kendi alias'ını ekleyebilir.

Türk büro pratiğinde günlük kullanılan kısa liste:

• L = LINE, PL = PLINE, C = CIRCLE, REC = RECTANGLE
• O = OFFSET, TR = TRIM, EX = EXTEND, F = FILLET
• CO = COPY, M = MOVE, RO = ROTATE, MI = MIRROR, SC = SCALE
• H = HATCH, B = BLOCK, I = INSERT, X = EXPLODE
• LA = LAYER, MA = MATCHPROP, DI = DIST, LI = LIST
• D = DIMSTYLE, DLI = DIMLINEAR, DAL = DIMALIGNED
• F8 = Ortho, F3 = Osnap, F7 = Grid, F9 = Snap

Mimari çizimi disiplinle kuran bir kullanıcı için AutoCAD bir araç değil bir üretim hattıdır. Şablon, katman, blok, layout, plot style, xref — bu altı bileşen oturduğunda yeni proje açıldığında çizim bir saatte değil dakikalar içinde başlar. Belediye revizyon isterse ekranı kapatıp evine giden mimar değil, beş dakikada pafta üzerindeki revizyon bulutunu güncelleyip yeniden basan mimar olursunuz. Çizim sonrası render aşamasına geçmek isteyenler için Twinmotion eğitimi AutoCAD üretimini sunum görseline taşımanın güncel yollarından birini gösterir.
