AUTOCAD ELEKTRİK SEMBOLLERİ

Bir Avrupa müşterisi için pano şeması çizen Türk mühendisle, aynı projeyi ABD lisansörüne sunan meslektaşı aynı çizim alanında çalışsa bile farklı semboller görür. Sebebi yazılım değil; biri IEC 60617, diğeri IEEE 315 standardına göre çizim yapıyor. Bir kontaktör IEC tarafında ince yatay çizgilerle gösterilirken IEEE tarafında "M" harfli daire şeklini alır. Standart farkını kavramadan kütüphane kurmaya çalışmak, ilk uluslararası projede teslim aşamasında geri dönüş anlamına gelir.

AutoCAD elektrik sembolleri konusu üç temel kararı zorunlu kılar: hangi standart (IEC 60617 mi, IEEE 315 mi), kütüphane yapısı (blok, attribute, katman) ve insert disiplini (ölçek, ekleme noktası, etiketleme). Bu üçü oturduğunda mahal listesi otomatik üretilir, panodaki devre sayımı tek komutla çıkar, revize edilen proje şantiyede sorunsuz okunur. Çizimin standart tabanını ve sembol kütüphanesinin nasıl genişletildiğini derinleştirmek isteyenler için Autodesk'in resmi ürün sayfası üzerinden ek dokümana ulaşılabilir.

IEC 60617 ile IEEE 315 Arasında Hangisi Seçilir?

İki standart aynı bileşeni farklı çiziyor — bu yüzden tek projede ikisi karıştırılmaz. IEC 60617, uluslararası ölçekte (Avrupa, Asya, Türkiye dahil) hâkim olan grafik sembol standardıdır; metrik birimle çalışır ve ISO sayfa boyutlarına oturur. ANSI/IEEE 315 ise Kuzey Amerika kökenlidir, imperial birimlerle (inç) çizilir ve geleneksel olarak NFPA elektrik yönetmeliğine eşlik eder.

Türkiye'de yürürlükteki ulusal karşılık TS-EN 60617'dir — Türk Standartları Enstitüsü, IEC 60617'yi birebir adapte etmiştir. Bu nedenle Türk pazarında çizilen herhangi bir elektrik projesi (yapı denetim teslimatı, OSB pano şeması, sanayi otomasyonu) IEC tarafından kurulur. ABD'deki ana firmaya bağlı çalışan ekipler veya FDA onaylı makine üreten Bursa Demirtaş OSB tedarikçileri ise istisna olarak IEEE 315 ile çizmek zorunda kalır.

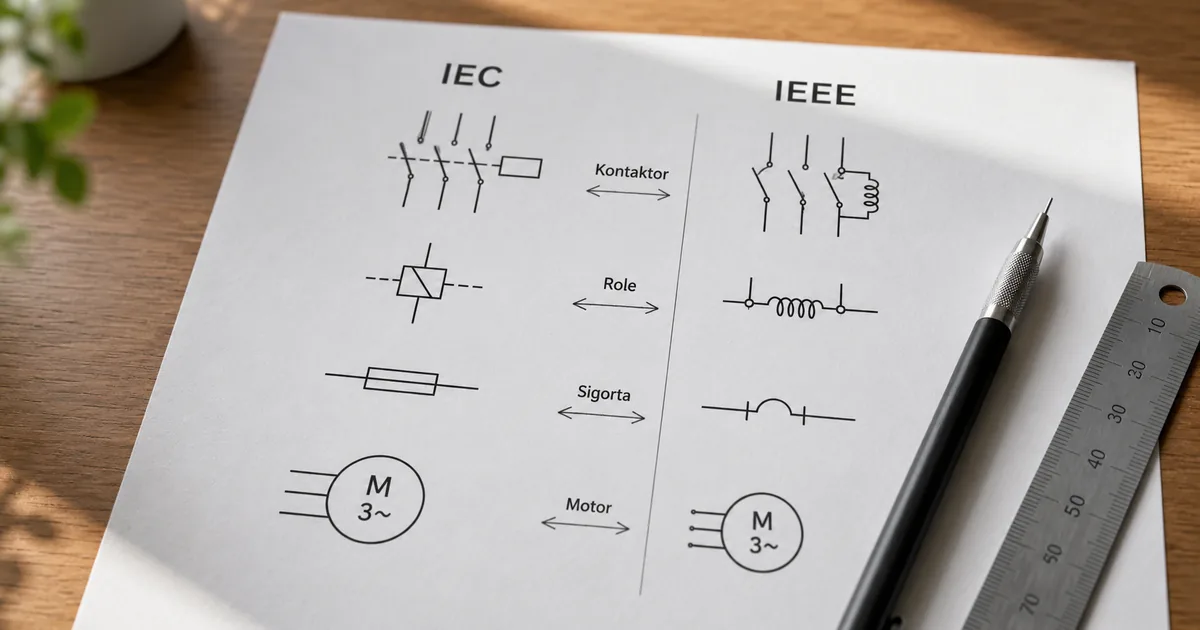

İki standardın somut farklarından birkaçı:

• Direnç: IEC dikdörtgen ince kutu, IEEE zikzak çizgi
• Kontaktör: IEC çapraz iki ince çizgi, IEEE "M" harfli yuvarlak motor sembolü
• Sigorta: IEC dikdörtgen içine dikey çizgi, IEEE içi boş uzun dikdörtgen
• Toprak: IEC üç paralel azalan çizgi (standart), IEEE benzer ama orantısı farklı
• Anahtar: IEC açılı çizgi diyagonal, IEEE benzer ama uç noktada nokta yerleşimi farklı

AutoCAD Electrical'da bu seçim proje başlangıcında belirlenir. Project Properties diyaloğundaki Project Settings sekmesinde Library and Icon Menu Paths bölümünden hangi kütüphanenin (IEC1, IEC2, JIC1, JIC2) baz alınacağı seçilir. Yanlış seçim projenin yarısında fark edilirse semboller karışmış olur — ya proje sıfırdan yeniden çizilir ya da WBLOCK ile geçici çözüm uygulanır.

Sembol Kategorileri ve Kütüphane Yapısı

AutoCAD Electrical kütüphanesi 1450'den fazla blok içerir ve bunlar kategoriler halinde düzenlenmiştir. Klasik AutoCAD ile çalışan ekipler aynı yapıyı kendi şablon dosyalarında kurabilir; mesele yazılımın hangi sürümü değil, kategorinin disiplinli ayrılmasıdır.

Standart kütüphane kategorileri:

• Anahtarlama elemanları: Buton, selektör anahtar, sınır anahtarı, basınç anahtarı, sıcaklık anahtarı, akış anahtarı
• Koruma elemanları: Sigorta (NH, silindirik, otomatik), termik manyetik şalter, kaçak akım rölesi (RCD), aşırı yük rölesi, parafudr (SPD)
• Ölçüm elemanları: Ampermetre, voltmetre, wattmetre, frekansmetre, faz sırası göstergesi, ölçüm trafosu (CT, VT)
• Motor ve sürücü: Asenkron motor (M3, üç fazlı), DC motor, servo motor, soft starter, frekans değiştirici (VFD), step motor
• Kontaktör ve röle: Güç kontaktörü, yardımcı kontaktör, zaman rölesi (on-delay, off-delay), faz koruma rölesi, kontrol rölesi
• Kablo ve bağlantı: Klemens, kablo kanalı, ekranlı kablo, fiber optik, blendaj toprak hattı
• Aydınlatma: Tavan armatürü, LED panel, projektör, acil aydınlatma, exit armatürü
• Pano ve tablolar: Ana dağıtım panosu, alt dağıtım panosu, kompanzasyon panosu, otomasyon panosu

Kütüphane dosyaları metrik birimde çizilmiş .dwg blok dosyaları olarak tutulur. Çoğu mühendislik bürosu kendi şablonunu (.dwt) hazırlar; yeni proje açıldığında tüm bloklar, katmanlar, layout paftaları hazır gelir. Bu yapıyı CAD ekosisteminin diğer parçalarıyla (3D mekanik tasarım, mimari altlık) birlikte kurgulayan ekipler için SolidWorks eğitimi mekanik-elektrik koordinasyonunun temellerine değer.

Blok Komutları ve Attribute Mantığı Nasıl Kurulur?

Sembolü çizgilerle çizmek ile blok olarak tanımlamak arasındaki fark, sonradan görülür. 100 priz çiziminden sonra grafik değişikliği gerekirse: çizgi olarak çizdiyseniz 100 ayrı kopya elden geçer; blok yapıldıysa tek tanım güncellenir, tüm kopyalar otomatik değişir.

Blok oluşturma ve insert iş akışı:

1. Sembol çizgileri çizilir (_LINE, _ARC, _CIRCLE)
2. _ATTDEF komutuyla attribute tanımları eklenir (TAG, DESC, RATING, MFG)
3. _BLOCK veya _BMAKE komutuyla blok yapılır; ekleme noktası genelde sembolün geometrik merkezi seçilir
4. _WBLOCK ile blok kütüphane klasörüne (örn. C:\Library\Electrical\IEC\) ayrı bir .dwg olarak dışa aktarılır
5. Yeni projede _INSERT veya DesignCenter paneliyle çağrılır; attribute değerleri sahaya göre doldurulur
6. _EATTEDIT ile mevcut bir bloğun attribute'u sonradan düzenlenir
7. _DBLIST tüm tanımlı blokların listesini verir; _LIST seçili bloğun attribute'larını döker

Attribute, sembolün üzerine yapışan veridir: kontaktör için K1, K2 etiketi; sigorta için 16A, 25A değeri; motor için 7.5 kW gücü. Attribute'lar blokla birlikte taşındığı için kopyalanan sembolün etiketi de gelir, sayım komutuyla toplu çıkarılır.

Türk Pazarında Standart Pano ve Tip Düzenleri

Türk elektrik tesisat sektöründe panolar genellikle üç tip altında sınıflandırılır: Tip-1, Tip-2, Tip-3. Bu sınıflandırma TSE ve elektrik iç tesisat yönetmeliğinden gelir; AutoCAD'de pano şeması çizerken çıkış noktası olarak kullanılır.

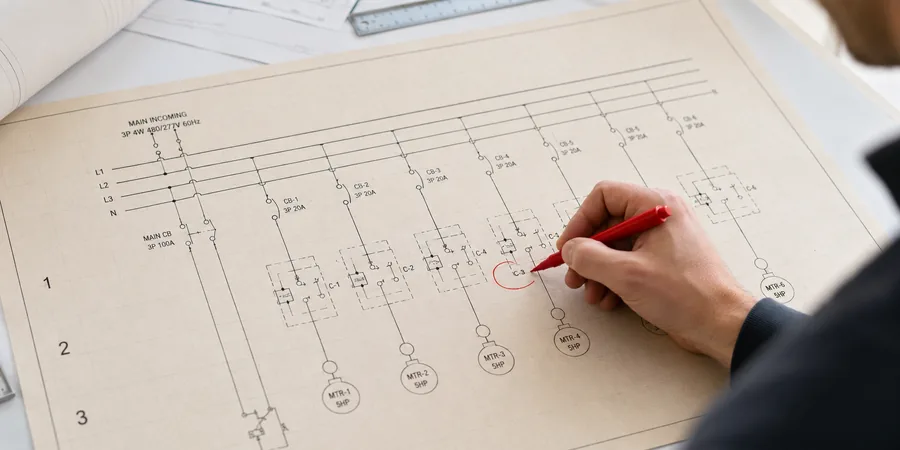

Tipik pano şeması iş akışı:

1. Pano kutusu dikdörtgeni _RECTANG ile çizilir; ölçü panonun fiziksel boyutuna oranlı (ör. 800×1200 mm pano = 1/10 ölçekte 80×120 mm çizim)
2. Ana giriş klemensi ve bara hatları yatay/dikey tek çizgi olarak yerleştirilir
3. Ana koruma elemanı (kompakt şalter veya ana sigorta) bara üzerine konur
4. Her devre için ayrı sigorta, kontaktör ve termik manyetik koruma alt alta dizilir
5. Devre etiketleri attribute olarak doldurulur (Devre 1: Aydınlatma 16A, Devre 2: Priz 16A, Devre 3: Klima 25A)
6. Kablo kesiti (2,5 mm², 4 mm², 6 mm², 10 mm²) ve kablo tipi (NYY, NYM, H07V-K) devre yanına etiketlenir
7. Pano içi yerleşim planı ayrı bir görünüm olarak alt blokta çizilir

Anadolu sanayi şehirlerinde — Konya, Kayseri, Gaziantep, Bursa — çalışan kontrol mühendisliği büroları için sembol kütüphanesi seçimi müşteri profiline göre değişir. Tekstil makineleri için pano şeması çizen bir Bursa firması IEC 60617 ile çalışır; Almanya pazarına ihracat yapan Konya'da bir kazan üreticisi ise IEC 60617 + DIN 40719 ek standardına uyar. Türk müteahhitlik panosu örneklerinde ise yapı denetim onayı için TS-EN 60617 zorunlu.

MEB'in elektrik-elektronik teknolojisi alan müfredatında IEC 60617 sembolleri orta öğretim seviyesinde işlenir; meslek lisesinden mezun teknik ressamlar bu standartla AutoCAD'e giriş yapar. Bu temel standartlaşma sayesinde Türk teknik ressam-mühendis ekibi farklı bürolar arasında geçişte çizim disiplinine hızlı adapte olur.

Katman Standardı ve Renk Disiplini

Disiplinli elektrik projesinin temel taşı katman standardıdır. Her sembol ailesi, her şema türü, her etiket ayrı katmandadır. Aynı .dwg dosyasından sadece aydınlatma planı, sadece priz planı veya sadece zayıf akım planı katman aç-kapa ile üretilir.

Yaygın elektrik katman isimlendirmesi:

• E-AYD-SMB — Aydınlatma sembolleri (sarı, lineweight 0.25 mm)
• E-AYD-HAT — Aydınlatma hatları (sarı, lineweight 0.35 mm)
• E-PRZ-SMB — Priz sembolleri (kırmızı)
• E-PRZ-HAT — Priz hatları (kırmızı)
• E-ZYK-SMB — Zayıf akım sembolleri (yeşil): data, telefon, TV
• E-PNO — Panolar ve dağıtım tabloları (mavi)
• E-KOL — Kolon hatları (cyan, lineweight 0.50 mm)
• E-OTM-SMB — Otomasyon sembolleri (magenta): PLC, HMI, sensör
• E-ETK — Etiketler ve metin (siyah)

Renk ataması rastgele değildir. ACAD renk indeksinde okunaklılık öne çıkan tonlar seçilir; arka plan beyazsa sarı zayıf görünür, bu yüzden aydınlatma katmanına lineweight artırılır. CTRL+P ile açılan plot diyaloğunda Plot style table (pen assignments) doğru ayarlanmazsa katmanlar ekranda doğru görünse de çıktıda yanlış kalınlıkta basılır.

Şablon dosyası (.dwt) bu standardı kalıcı hale getirir. Yeni proje açtığınızda _NEW komutuyla şablon seçilir; tüm katmanlar, blok kütüphanesi, layout sayfaları, antet hazır gelir. Bir kez kurulan bu şablon ofis içinde tüm projelerde tutarlılık sağlar; firmadan ayrılan mühendisin projesini devralan kişi aynı katman düzeniyle çalışmaya devam eder.

Mahal Listesi Otomatik Nasıl Üretilir?

Sembolleri attribute'lu blok olarak çizmenin en pratik geri dönüşü mahal bazlı otomatik sayımdır. _DATAEXTRACTION (kısaltma _DX) komutu sembollerden tablo üretir; hangi odada kaç adet hangi tip prizin, kaç aydınlatmanın, hangi anahtarın olduğu otomatik çıkar.

Tipik bir mahal listesi şu sütunları içerir:

Mimari plan değişip oda eklendiğinde semboller yeni mahale taşınır, _DX komutu yeniden çalıştırılır, tablo güncellenir. Manuel sayımla yapılan ilk denemelerde 80 mahallik bir ofiste 4-5 priz eksik çıkar; otomatik sayımda bu hata sıfırlanır.

Mimari altlık üzerinde duvar içlerinden, tavan göbeklerinden geçen kablo güzergahları polyline olarak çizilir ve farklı katmanlarda tutulur. Polyline kalınlığı (lineweight) hattın önemini gösterir; ana besleme kalın, son kullanıcı hattı ince çizilir. Şantiyede elektrikçi katmanı kapatıp sadece aydınlatma güzergahını izleyebilmelidir — bu yüzden aydınlatma hattı priz hattıyla aynı katmana asla konmaz.

Revize Disiplini ve XREF Bağlantısı

Elektrik projesinin en zayıf noktası revize aşamasıdır. Mimari plan değiştiğinde altlık güncellenmeli, elektrik sembolleri yeni duvar konumlarına taşınmalıdır. Eski plandan yeni plana kopyala-yapıştır yapan ekipler 3-4 revize sonrası hangi dosyanın güncel olduğunu kaybeder.

Çözüm XREF (external reference) bağlantısıdır: mimari altlık _XREF komutuyla elektrik projesine harici referans olarak bağlanır. Mimar planını güncellediğinde elektrik dosyası açıldığında yeni duvar düzeni otomatik gelir; mühendis sadece taşınan kapı/pencere yanındaki anahtar ve prizi yeni konuma kaydırır. Bu yöntem, çok katlı yapı denetim projelerinde (özellikle 8+ kat konutlar) revize maliyetini ciddi şekilde azaltır.

Sembol bloklarını mahal üzerine yerleştirirken _OSNAP ayarlarını doğru tutmak gerekir. Endpoint ve Midpoint açık tutulur; Nearest kapalıdır çünkü duvarın yanlış yerine yapışmaya neden olur. Anahtar genellikle kapı kasasının yanına, prizler köşeden 80-100 cm içeri konur; bu mesafeyi parametrik blok ile sabitlemek (her bloğun otomatik aynı uzaklıkta gelmesi) revize aşamasında ciddi vakit kazandırır.

Sembol ölçeği _DIMSCALE ile orantılı olmalıdır. 1/50 ölçekli plan üzerinde 1/100 için tasarlanmış sembol kullanırsanız semboller çok küçük kalır, plotta okunmaz. Şablonda her ölçeğe ayrı blok versiyonu tutmak yerine annotative blok kullanmak daha pratiktir — annotation scale değiştiğinde blok otomatik ölçeklenir. Mimari ve iç mekan koordinasyonunu daha geniş kavramak isteyenler için SketchUp eğitimi 3D mekan-elektrik ilişkisinin sezgisel kavrayışına katkı sağlar. Devre şemasının kavramsal temellerini akademik açıdan tarayanlar devre şeması referansından da ek kaynak edinebilir.

Projenin teslim aşamasında en çok geri dönüşü engelleyen tek faktör, disiplinler arası bu senkronu sağlam tutmaktır. Standart seçilmiş, kütüphane kurulmuş, katmanlar isimlendirilmiş ve şablon dosyaya yerleştirilmişse ekibin tüm üyeleri aynı çizim dilini konuşur; iki yıl sonra projeye dönen kişi de o dili anlar.
