AUTOCAD PROJELERİ

"AutoCAD'i öğrendim ama hiç proje yapmadım" cümlesi mülakat odasında en sık duyulan tek cümledir. Kursun son haftasında öğrenilen _LINE, _OFFSET, _TRIM komutları birkaç gün içinde unutulur çünkü gerçek bir parça üzerinde test edilmemiştir. Komutu bilmek ile bir villayı paftaya dökmek arasındaki mesafeyi yalnız proje pratiği kapatır.

Bu yazıda makine, mimarlık, inşaat, iç mimari ve elektrik öğrencilerinin defterine yazıp sırasıyla çözebileceği başlangıç-orta seviye proje fikirlerini topladık. Her proje belirli bir kavram setini öğretir; biri ölçülendirme disiplini için, diğeri katman mantığı için, üçüncüsü 3D düşünme için ideal. MEB sınıf ödevlerinden mühendislik fakültesi dönem projesine, freelance portföye kadar farklı seviyeler için uygundur. Konuya program-agnostik bakış için SolidWorks eğitimi tarafındaki katı modelleme yaklaşımıyla karşılaştırmak da öğretici olur.

MİNİ EV PLANI NEDEN İLK PROJE OLMALI?

Başlangıç AutoCAD pratiğinin klasik ilk projesi 6x8 metrelik tek katlı bir mini evdir. Salon, mutfak, banyo ve tek yatak odasından oluşan bu basit plan, üç hafta süren temel komut bilgisini gerçek bir teslim ürününe dönüştürür. Mimari teknik öğretmenliği müfredatında ve birçok meslek lisesinin CAD ödevinde benzer kapsam çıkar.

Bu projede pekişen kavramlar:

• Birim ve şablon: acadiso.dwt ile metrik başlangıç, UNITS ile mm seçimi
• Katman mantığı: A-DUVAR, A-KAPI, A-PENCERE, A-OLCU, A-METIN olmak üzere en az beş katman
• Ofset disiplini: 20 cm dış duvar, 10 cm iç bölme ölçüsü ile _OFFSET
• Blok kullanımı: Kapı, pencere ve sıhhi armatür blok kütüphanesinden çağrılır
• Ölçülendirme: Aks-aks, dış ölçü zinciri, iç oda boyutları

Plan bitince teslim, A3 paftaya 1/50 ölçeğinde yerleştirilir. İlk kez "model uzayı ile pafta uzayı" ayrımı bu noktada anlaşılır. Çoğu öğrenci yıllarca her şeyi model uzayına çizmeye devam eder; oysa profesyonel teslim akışında pafta uzayı esas çıkış ortamıdır. Sayısı az tutulmuş bu mini proje, ileride 3 katlı villaya geçildiğinde aynı disiplin sayesinde çok daha hızlı ilerler.

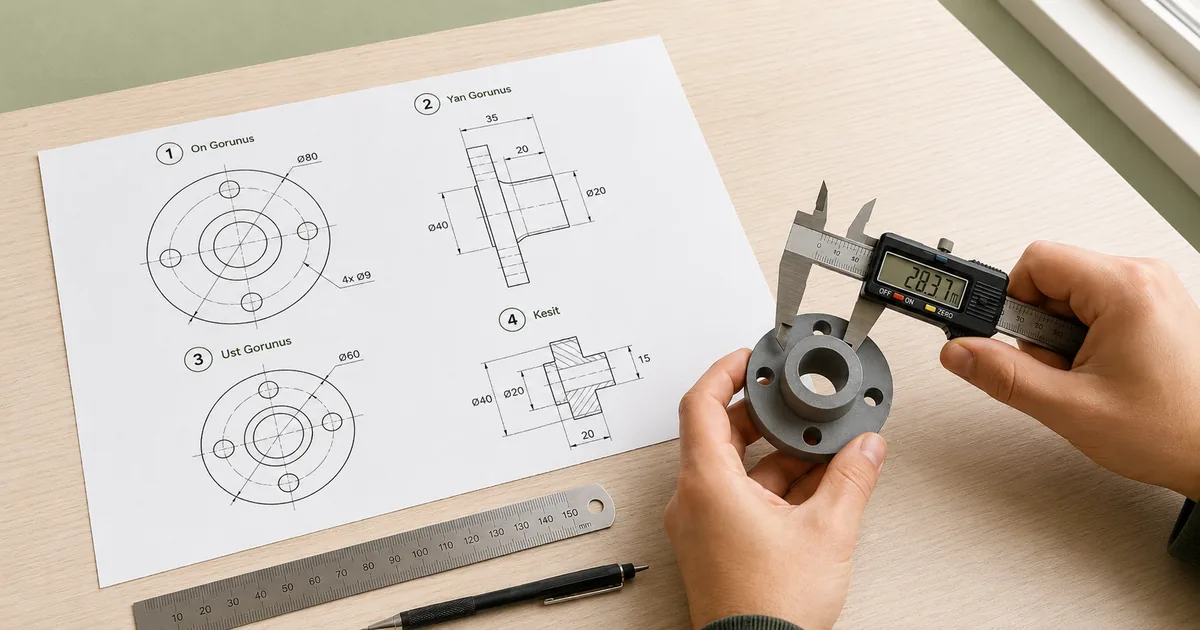

BASİT MEKANİK PARÇA İLE NELER ÖĞRENİLİR?

Makine mühendisliği ve makine teknolojisi öğrencileri için ilk gerçek pratik, küçük bir flanş veya rulman yatağıdır. Bu parçanın güzel yanı tek bir görünüş yerine üç görünüşü (önden, üstten, yandan) aynı pafta üzerinde toplamayı zorunlu kılmasıdır. Üçüncü açı izdüşümünün kâğıda nasıl döküldüğü, yardım kanalında yüzlerce video izlemekten çok bir parça çizmekle anlaşılır.

Önerilen sıralama:

1. Önden görünüşü çiz: _CIRCLE ile dış çap (örnek 80 mm), iç delik (40 mm), bağlantı civata delikleri (4 adet M8, 60 mm referans çapta)
2. Yandan görünüşü _LINE ve _OFFSET ile türet — kalınlık 15 mm, boyun 25 mm
3. Üstten görünüş için _PROJECTION mantığıyla referans çizgiler at
4. Kesit gerekiyorsa _HATCH komutu ile ANSI31 deseni uygula
5. Ölçülendirmeyi mekanik standarda göre yap: çap için Ø, yarıçap için R
6. _DIMSTYLE ile mekanik stil tanımla (ok başı dolu, ölçü çizgisi parça dışında)

Bu projenin ikinci aşaması yüzey kalitesi sembolleri, tolerans ve geometrik toleranslarla zenginleştirme. ISO 2768 genel toleransları başlık bloğuna eklendiğinde, üniversitedeki makine resim dersi ödevi profesyonel bir parça paftasına dönüşür. TS 88 ölçülendirme kuralları da Türk standardı olarak başlık bloğunda referans alınabilir.

BASİT ELEKTRİK PLAN: PRİZ AYDINLATMA SEMBOLLERİ

Elektrik teknolojisi ve inşaat öğrencileri için unutulan bir alan elektrik plan çizimidir. Mini ev planını çizdikten sonra aynı dosya üzerine elektrik katmanı eklemek, disiplinler arası dosya paylaşımının nasıl çalıştığını öğretir. Mimari plan referans (xref) olarak yüklenir, elektrik tesisat ayrı bir DWG'de çizilir.

Bu projede kullanılan tipik semboller:

• Sortimanı: Topraklı priz, telefon prizi, TV prizi, USB priz
• Aydınlatma: Tavan armatürü, aplik, spot, yer lambası bağlantısı
• Anahtar: Tek anahtar, komütatör, vavyen, dimmer
• Tablo: Sigorta kutusu sembolü, kaçak akım rölesi, otomatik sigorta
• Hat: Tavan üstü kesik çizgi, sıva altı sürekli çizgi, sıva üstü farklı kalınlık

Türkiye'de elektrik tesisat planları için bayındırlık genel teknik şartnamesi ve EMO (Elektrik Mühendisleri Odası) yaygın referanslardır. Sembollerin standartlara uygunluğu sınavda en sık denetlenen noktadır. Bu proje sayesinde öğrenci yalnız çizim yapmayı değil, ortak kabul görmüş gösterim dilini de pratik eder. Mimari plan üzerine bindirme yapılırken Xref ve katman donma (_LAYFRZ) komutları gerçek anlamını burada bulur.

HARİTA ÇİZİMİ KOORDİNAT GİRİŞİNİ NASIL ÖĞRETİR?

Harita teknikeri, şehir bölge planlama ve inşaat mühendisliği öğrencileri için iyi bir başlangıç projesi 5-6 parselden oluşan basit bir mahalle kadastrosudur. Bu projede çizgi yerine koordinat odaklı çizim öğrenilir — _LINE komutu klavyeden mutlak koordinat (X,Y) ile beslenir. Tapuda kayıtlı parsel köşe koordinatları kâğıttan AutoCAD ortamına sıralı şekilde aktarılır.

Öğretici parametreler şunlardır:

• Koordinat girişi: _LINE sonrası 415230.45,4538210.30 formatında köşe noktaları
• Alan hesabı: _AREA komutu ile parsel alanı m² olarak
• Polyline: _PLINE ile kapalı sınır oluşturma
• Kot etiketi: _TEXT ile köşe noktası kotları (z değeri)
• Lejant: Parsel numarası, ada numarası, alan, malik etiketi

Türkiye'de Tapu ve Kadastro Genel Müdürlüğü standardı NETCAD ve MapInfo gibi araçlarla çalışır ama AutoCAD bu sistemlerle DWG dönüşümü üzerinden konuşur. Öğrenci dönem ödevi seviyesinde basit bir mahalle çizimi yapabilmek, harita bürolarında staj başlangıcında ciddi avantaj sağlar. TUTGA (Türkiye Ulusal Temel GPS Ağı) koordinat sistemini öğrenmek için de iyi bir hazırlık adımı.

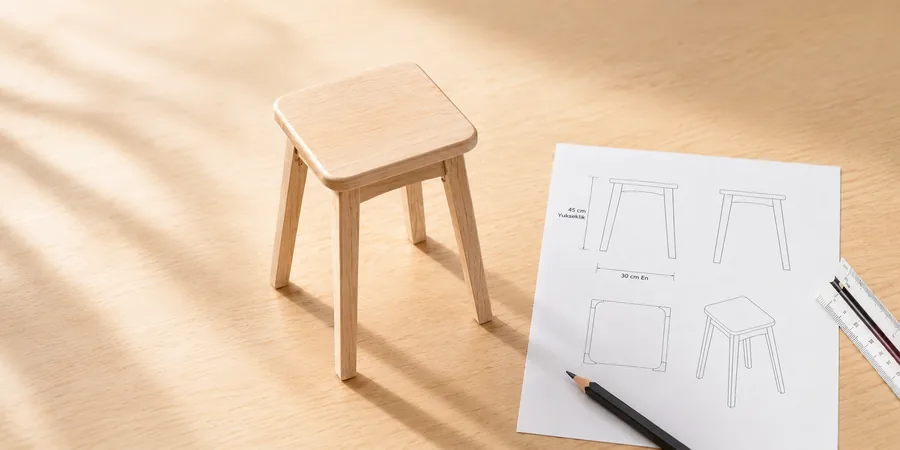

MOBİLYA TASARIMI: TEK TABURENİN DETAYLI ÇİZİMİ

İç mimari ve mobilya tasarımı öğrencileri için en eğitici proje küçük bir taburedir. Karmaşıklık az ama 2D'den 3D'ye geçişin tüm aşamalarını içerir. Tek bir taburenin paftası: önden görünüş, yandan görünüş, üstten görünüş, izometrik perspektif ve 3D model olarak bir dosyada toplandığında AutoCAD'in 3D modülü ilk kez gerçek anlamda anlaşılır.

Uygulanan komut akışı:

1. Oturma kısmının 2D profili _RECTANG ile çizilir (örn. 300x300 mm)
2. _EXTRUDE ile 25 mm kalınlığa çıkarılır
3. Bir ayak _LINE ve _REVOLVE ile dönel hâle getirilir
4. _COPY ve _ARRAY ile dört ayak yerleştirilir
5. _UNION ile katı birleştirme yapılır
6. Görsel stil _VISUALSTYLES ile gölgeli moda alınır

İlk taburesi bittiğinde çoğu öğrenci doğrudan masaya, sehpaya, raf ünitesine geçer. Mobilya ölçüleri belirli (sandalye oturma yüksekliği 45 cm, masa yüksekliği 72 cm, mutfak tezgâhı 85 cm) olduğu için ölçü standartlarına alışma süreci hızlanır. Mobilya tasarımı pratiği üç boyutlu uzay düşüncesi gerektiren mimari iç mekan modellemeye geçişi kolaylaştırır; daha sonra SketchUp eğitimi tarafında öğrenilen yüzey-tabanlı modelleme ile bu temel doğal şekilde örtüşür.

SİTE PLANI HANGİ KAVRAMLARI EKLER?

Mimarlık, inşaat ve şehir-bölge planlama bölümlerinde dönem ortası proje genelde küçük bir site planıdır. 6-8 bloktan oluşan bir konut sitesinin yerleşim planı, yeşil alan, otopark, yaya yolu ve çevre düzenlemesi ile birlikte çizilir. Mini ev planından sonraki doğal sıçrama buradadır çünkü tek yapı yerine birden fazla yapının koordinasyonu söz konusu.

Öğrencinin bu projede karşılaştığı yeni kavramlar:

• Ölçek değişimi: 1/200 ya da 1/500 — mini ev planındaki 1/50'den çok farklı görsel ağırlık
• Xref: Tek bir blok ayrı DWG'de çizilip site planına referans olarak yüklenir
• Kuzey oku ve poz: Yerleşimin yön ve gün ışığı konumlanması
• Çevre düzenlemesi: Ağaç sembolleri blok kütüphanesinden, çim taraması _HATCH ile
• Kontur çizgileri: Eğimli arazi için 1 m kotlu eğri çizgiler

Bu seviyede dosya organizasyonu disiplini olmazsa olmaz. Ana plan DWG'si, blok-tipi tipoloji DWG'leri, çevre düzenleme DWG'si ve detay paftaları ayrı klasörlerde tutulur. Türk yapı denetimi sürecinde proje teslim klasörü bu organizasyona uygun istenir; öğrenci aşamasında alışkanlık kazanılmazsa profesyonel hayatta beş kişilik ofiste dosya kaybı kâbusu yaşanır.

PORTFÖY VE FREELANCE PAZAR ODAKLI PROJELER

Türkiye'de freelance CAD pazarı küçük ama canlı. Bionluk, Armut, Upwork gibi platformlarda en sık talep edilen işler şu sıralamada:

1. Kat plan dijitalleştirme: Eski elle çizilmiş plan ya da PDF'in DWG'ye aktarımı — başlangıç freelance için ideal
2. Mobilya ve mutfak detay paftası: Marangoz atölyelerinin imalat çizimi ihtiyacı sürekli
3. Tadilat plan revize: Mevcut planın yeni yerleşime uyarlanması
4. Mağaza içi yerleşim: Perakende firmaların mağaza açılışı için raf, kasa, dolap yerleşimi
5. İmalat parça paftası: Küçük metal/plastik atölyelerinin parça çizimi

Portföy oluşturulurken her projenin temiz bir DWG ile birlikte PDF çıktısı tutulur. Müşteri WhatsApp üzerinden gönderilen JPG'den proje istemez; resmi pafta görür. Bu yüzden öğrenci projeleri başlık bloğu, lejant, kuzey oku, ölçek çubuğu ile tamamlanır. Beş tane orta seviye proje, üç yıl içinde tutarlı freelance gelir için yeterli vitrindir. AutoCAD becerisi ile birlikte basit render üretebilen kişiler ek olarak SketchUp eğitimi ya da Enscape pratiği ekleyerek müşteriye hem teknik pafta hem görsel sunum verebilir; bu kombinasyon ortalama proje fiyatını ciddi şekilde yukarı çeker.

PROJE SEÇERKEN ZORLUK SIRASI

Yeni başlayan bir öğrencinin sırayla çözebileceği yol haritası — her aşamada bir önceki temele dayanır:

• 1. hafta: Geometrik temel — kare, çember, üçgen ölçüye göre, ölçü çizgileriyle
• 2. hafta: Mini ev planı (6x8 metre, tek kat, 5 katman)
• 3-4. hafta: Mekanik parça (flanş, kapak, kelepçe — üç görünüş)
• 5. hafta: Mobilya tasarımı (2D + 3D, tabure ve masa)
• 6-7. hafta: Tek katlı villa veya dükkan (mimari + ölçü + tarama)
• 8-10. hafta: Elektrik plan (mimari xref üzerine), site planı
• 11-12. hafta: Detay paftaları (kesit, merdiven, çatı detayı, kapı pencere kasası)

Bu sıralama klasik mimari teknoloji eğitiminin sıkıştırılmış hâli. Sıçramayan, atlamayan bir takvim 3 ayda çalışan AutoCAD bilgisi verir; karışık ve atlanmış bir sıralama ise altıncı ayda hâlâ "katmanı nasıl kullanacaktım" sorusuyla karşılaştırır. Düzenli pratik bir gün bir saat, hafta sonu üç saat, üç ay sürekli — bu ritim çalışılan her öğrencide aynı sonucu verdi: portföye konabilir altı proje, mülakatta gösterilebilir bir defter.
