AUTOCAD MOBİLYA ÇİZİMLERİ

İnegöl'deki bir mobilya atölyesinde üreticinin kesim ustası, mimari ofisten gelen DWG paftayı açıyor; gardırop modülünün gövde derinliği 600 mm görünüyor ama detay görünüşünde 580 mm yazıyor. Kesim başlamadan ofisi arayıp soruyor — telefon trafiği bir saat, üretim duruyor. Bu tek olay AutoCAD'de mobilya çiziminin neden katmanlı bir disipline ihtiyaç duyduğunu özetliyor: kalemle başlanan fikri, atölyenin yorumlamaya gerek duymadan okuyabileceği bir dile çevirmek.

AutoCAD Türkiye'de mobilya sektörünün omurga aracı olmaya devam ediyor; İnegöl, Kayseri, Ankara Siteler ve İstanbul İkitelli mobilya bölgelerinde DWG dosyası neredeyse evrensel bir alışveriş dili. Autodesk'in resmi AutoCAD ürün sayfası komut ve özelliklerin güncel referansını sunar; bu yazı ise akışı mobilya özelinde, plan-cephe çiziminden CNC çıktısına kadar ele alır.

2D Plan ve Cephe Yerleşimi Nasıl Kurulur?

Mobilya bir paftada tek kareye sığmaz. Atölyenin parçayı eksiksiz okuyabilmesi için en az üç ortografik görünüş zorunludur: ön cephe, yan cephe ve üst plan. Bu üçü olmadan kapak yönü, raf yüksekliği ve ayak detayı tam aktarılmaz; sağ üst köşeye eklenen küçük bir izometrik veya perspektif sadece "ne yapıyoruz" referansıdır, üretim için değil.

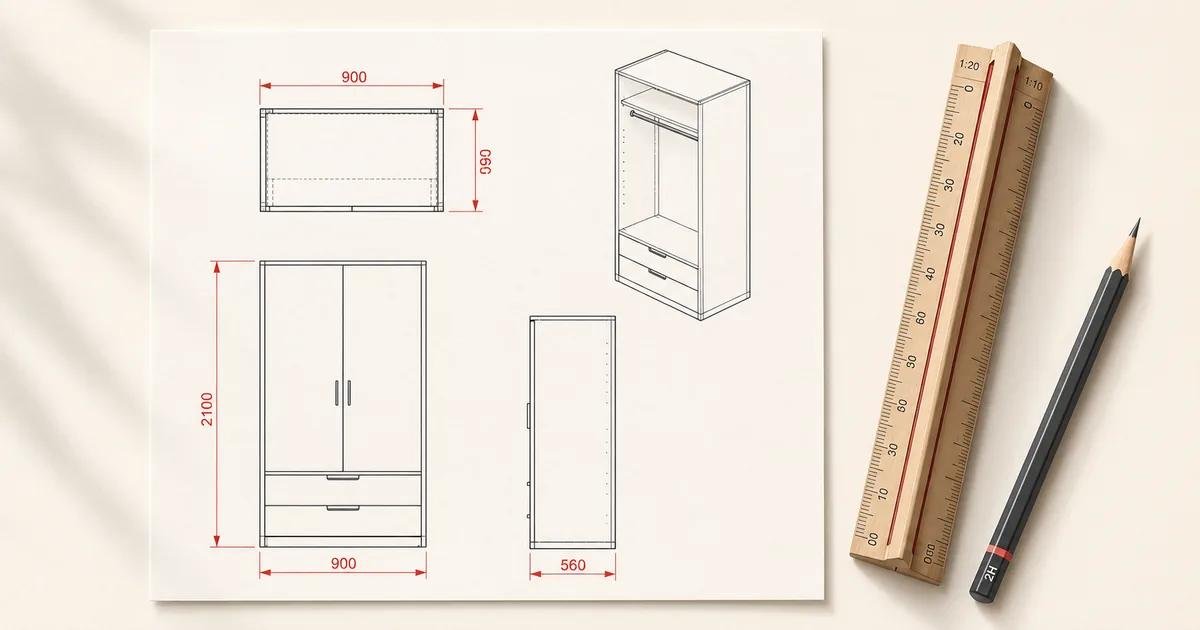

Standart bir gardırop modülü için pratik çizim sırası şu şekilde işler. Önce ön görünüş, gövde dış ölçüsü belirlenerek çizilir (örnek 900 mm genişlik, 2100 mm yükseklik, 560 mm derinlik). Yan görünüş ön görünüşün hizasından _XLINE komutu ile uzatılır — bu sayede yükseklik kotları otomatik denkleşir. Üst görünüş ön cephenin altına dikey hizada konumlandırılır ve derinlik bu görünüşte okunur. Sayfanın boş köşesine küçük bir izometrik atılır, atölyenin ilk bakışta modeli kavraması için.

F8 ile Ortho açık tutmak, F3 ile Object Snap'i kesişim ve uç nokta için aktif bırakmak iki temel pratiktir. Modülü kopyalayıp _MIRROR ile aynalarken en sık yapılan hata menteşe yönünün ters dönmesini fark etmemek; sonuç olarak atölyede yanlış kenardan delinmiş kapak çıkar. Aynalanan kapakta menteşe katmanını her zaman gözle teyit etmek yeterlidir.

Ölçü Stili Nasıl Tanımlanır?

Mobilya çiziminde ölçü birimi tartışmasızdır: milimetre. Mimari planlarda santimetre tercih edilse de mobilya atölyesi CNC iş emrini mm üzerinden ister; "85 cm tezgah yüksekliği" konuşma dilidir, "850 mm" çizim dilidir. Kayseri mobilya bölgesinde çalışan atölyelerin neredeyse tamamı DWG'yi mm bekler; karışıklık çıkarsa fatura bedeli artar.

Ölçü stilini bir kez tanımlamak işin yarısını çözer. _DIMSTYLE ile "MOBILYA" adında bir stil oluşturulur; ok ucu mimari kene (tick), yazı yüksekliği pafta ölçeğine göre 2.5 mm, ölçek faktörü çıktı ölçeği ile çarpıma uyumlu (1:20 paftada DIMSCALE = 20). Sık kullanılan ölçü komut kısayolları üretim hızını ciddi etkiler:

• DLI — doğrusal ölçü, gövde genişlik ve yükseklik için
• DAL — eğik ölçü, pah ve şev kenarlar için
• DCO — ardışık (continue) ölçü, raf aralıkları için
• DBA — baz ölçü, modüler dizilim için
• DDI — çap, yuvarlak kulp veya delik için
• DI — sadece ölçüm (dimension koymaz), kontrol amaçlı

MEB Mobilya ve İç Mekan Tasarımı dalı müfredatında ölçülendirme bir başlık olarak ayrıca işlenir; teknik resim disiplini meslek lisesinden geçen marangoz adayları için zaten oturmuş bir alışkanlıktır. Atölyede çırak ustaya teslim edildiğinde pafta üzerinde her ölçünün tek bir kaynaktan okunması — yani çift ölçü yazmamak — kritiktir.

Mobilya Çiziminde Kaç Katman Yeterli?

Üretim çizimi sunum çiziminden ayrılır; her hat farklı kalınlıkla plotter'a düşmek zorundadır, aksi takdirde A3 fotokopi atölyede okunamaz. Mobilya çiziminde tipik katman düzeni 8 ile 12 katman arasındadır. Daha fazla katman karmaşa, daha az olduğunda kalem kalınlığı yetersiz kalır.

• M-GOVDE — 0.35 mm, gövde dış hatları (18 mm yan, üst, alt panel)
• M-KAPAK — 0.50 mm, kapak ve çekmece ön cepheleri (vurgulu kenar)
• M-ARKA — 0.18 mm, 8 mm MDF arka panel (kesik çizgi)
• M-RAF — 0.25 mm, sabit ve gezer raflar
• M-DONANIM — 0.18 mm, menteşe, ray, kulp pozisyonları
• M-OLCU — 0.18 mm, ölçü çizgi ve metni
• M-METIN — 0.25 mm, parça etiketleri ve notlar
• M-EKSEN — 0.13 mm, dash-dot, simetri ekseni
• M-TARAMA — 0.13 mm, malzeme kesiti taraması
• M-IMAGE — referans fotoğraf veya örnek görsel için ayrı katman

Çıkış aşamasında _PLOT penceresinde "Plot Style Table" olarak monochrome.ctb seçilir; renkten bağımsız siyah beyaz çıktı alınır, kalem kalınlığı katmana göre devreye girer. En sık yaşanan kaza dolgu taramasının kalemini ihmal etmek; tarama yanlış kalınlıktaysa gövde simsiyah dolar ve detay kaybolur. Detay yoğunluğu artan mimari iç mekan sunumlarında perspektifi farklı araca taşıyan ekipler için SketchUp eğitimi doğal bir köprü olur — 2D üretim çizimi AutoCAD'de kalır, sunum perspektifi başka yerde üretilir.

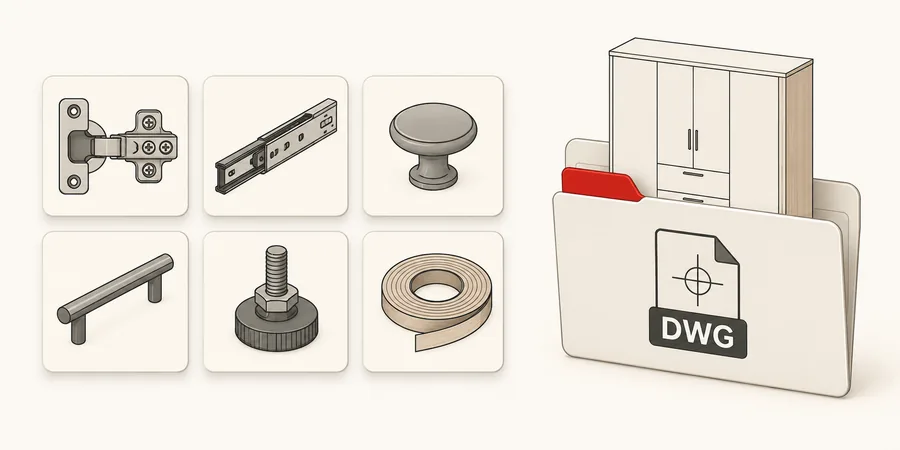

Blok Kütüphanesi Kurmak

Mobilya çizimi tekrarlı bileşenler üzerine kuruludur. Bir mutfak projesinde 40 farklı kapakta aynı menteşe vardır; her birini tek tek çizmek hem dosyayı şişirir hem revizyonu imkansız kılar. Çözüm blok (_BLOCK veya kısayol B) tanımlamaktır. Tek tanım, sınırsız yerleştirme, tek _BEDIT ile toplu güncelleme.

Standart bir mobilya blok kütüphanesi en azından şu kategorileri içermelidir:

1. Donanım: Menteşe (cup, dirsek, gizli), ray (Quadro, Tandem, push-open), kulp (parmak, bar, gömme)
2. Ayak ve baza: Yuvarlak ayak, soklu baza, gizli ayak, yükseklik ayar parçası
3. Kapak tipleri: Düz kapak, çerçeveli kapak, kırma kapak, cam kapak
4. Standart modüller: 30/40/45/60/80/90 cm genişliklerde mutfak alt-üst dolap iskeleti
5. Aksesuar: Çamaşırlık, çekmece sepeti, asılır askılık, ayakkabılık raf

Bloğun gerçek gücü atributlu kullanımındadır. Her parçaya _ATTDEF ile parça adı, malzeme, kalınlık ve adet bilgisi yüklenir; ardından _DATAEXTRACTION komutu ile bu bilgiler CSV veya Excel'e otomatik aktarılır. Atölyenin CNC operatörü iş emrini bu tablodan üretir; çift veri girişi ortadan kalkar.

Dosya adı disiplini blok kütüphanesinin uzun ömrü için kritik. Tipik bir adlandırma kalıbı: [kategori]_[parca]_[olcu]_[gorunus].dwg. Örneğin kapak_dolap_400x720_on.dwg hem aramada hem revizyonda işi kolaylaştırır. Ankara Siteler'deki bir bayi çizim ofisinde 1.500 bloklu kütüphane gördüm; adlandırma disiplinsizdi, yedi yıl boyunca biriken arşiv ilk üç ayda kullanılamaz hâle gelmişti.

2D'den 3D'ye Geçiş Ne Zaman Anlamlı?

Bir tartışma sürekli güncel: mobilya üretimi için 3D model şart mı? Cevap işin türüne göre değişiyor. Seri üretim modüler mutfak için 2D plan yeterli — kesim listesi ve katman düzeniyle CNC'ye gider. Özel proje mobilya, fuar standı, kavisli kabuk, eğri formlu sandalye veya butik bir restoran tasarımında 3D model atlanamaz; çünkü iki boyutta okunmayan çakışmalar üç boyutta görünür.

AutoCAD'in 3D ortamına geçiş _PLAN komutu ile WCS görünümünden çıkmak ve görünüş penceresini izometriğe almakla başlar. Mobilya için en pratik 3D komutları:

• _EXTRUDE — 2D profili belirli yükseklikte yükseltir (18 mm panel için ideal)
• _PRESSPULL — kapalı bölgeyi tıklayıp çekerek hızlı yükseltme
• _UNION — birleşim, gövde panelleri tek katı haline getirmek için
• _SUBTRACT — çıkarma, raf yuvası veya menteşe yatağı oyma
• _3DROTATE — eksen etrafında döndürme, kapak açılma simülasyonu

Ancak şunu da net söylemek gerekir: AutoCAD 3D mobilya modelleme için pratik bir araç değildir. Karmaşık eğriler, parametrik kapak detayları, hızlı malzeme atama için SolidWorks veya Fusion gibi parametrik modelleyiciler daha verimli; mimari iç mekan sunumu için SketchUp daha hızlıdır. Mekanik mobilya parçası (metal iskelet, döküm ayak) çizen ekipler için SolidWorks eğitimi doğal bir yol; parametrik tasarım ve assembly mantığı seri üretim mobilyanın özüne uyar.

CNC Frezeli MDF Parça Çizimi

Türk mobilya sektörünün son on yıldaki en büyük dönüşümü CNC freze atölyelerinin yaygınlaşması oldu. İnegöl mobilya bölgesinde küçük bir atölyenin bile artık 4x8 ft tablalı CNC tezgâhı var; çizimin doğrudan kesilebilir dosyaya dönüşmesi standart bekleniyor.

CNC'ye gidecek çizim için üç katman temizliği şart. Birincisi sadece kesim hattı kalır — gövde dış kontur ve iç kesik delikler. İkincisi parçalar sıfır noktasından, üst üste binmeyecek şekilde tabla sınırı içine yerleştirilir; tipik 18 mm MDF tabla 1830x2750 mm'dir, parça yerleşimi bu sınıra göre yapılır. Üçüncüsü dosya DWG yerine DXF olarak _SAVEAS ile R2000 veya R2010 sürümünde kaydedilir; çoğu CNC kontrol yazılımı (AlphaCAM, Vectric, EnRoute) güncel DWG'yi tam okumaz.

Aşağıdaki tablo standart mobilya mm ölçülerini özetler — ergonomik aralık dışı sapma kullanıcıyı yorar:

Tezgah 90 cm üzerine çıktığında ortalama boyda kullanıcı doğrayamaz; gardırop derinliği 50 cm altına düştüğünde elbise askısı dik durmaz. Ergonomi standartları bu aralıkların gelişigüzel değil yıllar içinde oturmuş veri olduğunu gösterir.

Pafta Kapağı ve Revizyon Yönetimi

Mobilya çizimi tek seferlik bir teslim değil. İlk pafta gönderildikten sonra müşteri rengi değiştirir, mutfak konumu kayar, çekmece sayısı artar. Paftanın sağ alt köşesinde başlık bloğunda revizyon tablosu olmazsa hangi sürümün üretimde olduğu birkaç hafta içinde kayıp gider.

Asgari içerik: proje adı, müşteri, modül kodu (M-01, M-02), ölçek, tarih, çizen, kontrol eden, revizyon numarası (R0, R1, R2), revizyon tarihi, kısa açıklama ("raf yüksekliği 320 mm'den 280 mm'ye düştü"). Revize edilen bölge çizim üstünde _REVCLOUD ile bulut sembolü içine alınır; atölye odağı doğrudan o bölgeye verir, başka yere bakmasına gerek kalmaz.

Dosya adı klasiği her ofiste yaşanır: mutfak_son_son_v2_gercek.dwg. Yerine {musteri}_{modul}_{R}.dwg kalıbı (örnek aydin_M01_R2.dwg) revizyon kaybını engeller. AutoCAD'in otomatik yedek (.bak) dosyası tek sürüm geriye gider; revizyon disiplinine yetmez. Vault, BIM 360 veya basit klasör tarihi (R0_2026-03-15) sistemi kurulur.
