AUTOCAD 3D ÇİZİM ÖRNEKLERİ

"Üç komutla 3D AutoCAD öğrendim" diyen bir öğrenci aslında genelde tek komut öğrenmiştir: _EXTRUDE. Bu komut bütün düz prizmatik parçaları çıkarır, sonra ne zaman ki bir vazo, bir koltuk arkalığı borusu ya da bir teknenin gövdesi çizilmesi gerekir, _REVOLVE, _SWEEP, _LOFT birden devreye girer. Asıl öğrenme dört komutu hangi profilde hangi sırayla kullanacağını sezgisel hâle getirmektir.

Aşağıda dört ayrı örnek — bir MDF mobilya kapağı, dövme demir vazo, ergonomik koltuk boru iskeleti ve seramik tabak formu — her biri farklı bir ana komut etrafında kurgulanmış. Modelin nasıl başladığından kenar yumuşatmaya kadar tüm adımlar sayısal değerlerle yazılı. Komut adları için yazılımın resmi teknik referansı arka planda hazır tutulursa, kısayolların ve seçenek satırlarının kontrolü kolaylaşır.

Çalışma Ortamı Nasıl Hazırlanır?

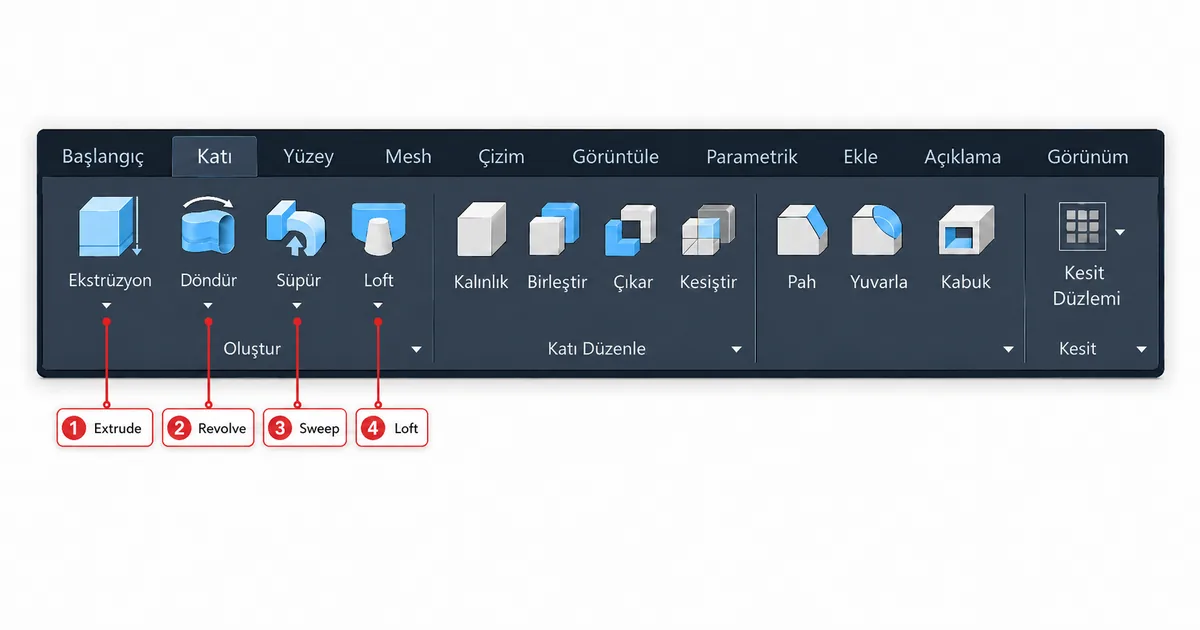

Dört örneğe geçmeden önce ortak ayarlar bir kez kurulur. WORKSPACE komutuyla 3D Modeling seçilir; şerit menüde Katı (Solid), Yüzey (Surface) ve Mesh sekmeleri görünür hâle gelir. UNITS komutuyla birim milimetre, eklenti ölçeği yine milimetre olarak ayarlanır — yanlış birim seçimi, blokların başka dosyaya yapıştırılması anında ölçeği bozar.

Görünüm tarafında ViewCube'tan SE Isometric (güneydoğu izometrik) açısına dönülür. Profil çizimini her zaman üstten yapmak en sezgiseli ama bir karton elemana yandan başlanırsa UCS komutuyla yerel koordinat sistemi o yüzeye taşınır. Eğri yüzeye çizim yapmadan önce UCS'yi kontrol etmemek, 3D'de en sık zaman kaybı yaratan hatadır. Çalışma şablonunu acadiso3d.dwt üzerinden türetip kendi DWT'sini saklamak, sonraki projelerde 5 dakika kazandırır.

Hangi Geometri Türü Seçilmeli?

AutoCAD üç farklı 3D nesne türü üretir; örneklere geçmeden farkı bilmek gerekir. Bu üç tür arasında dönüşüm mümkün ama her birinin amacı farklıdır:

• Katı (Solid): Hacmi olan tam nesne. Boolean (_UNION, _SUBTRACT, _INTERSECT) işlemleri katıda mantıklı çalışır. Mekanik parçalarda, mimari kabukta, mobilyada varsayılan tercih.
• Yüzey (Surface): Sadece kabuk, hacim yok. Eğimli çatı, kavisli mobilya yüzeyi, gemi gövdesi gibi kalınlığı sonradan eklenecek formlarda kullanılır.
• Mesh: Köşe, kenar ve yüzlerden oluşan poligonal yapı. Organik biçimleri (heykel, dekoratif obje, doğal form) çekip iterek modellemeye uygundur; ölçü hassasiyeti düşüktür.

Aynı _EXTRUDE komutu açık profili yüzey, kapalı profili katı yapar. Bu yüzden profilin "kapalı polyline" olduğundan emin olmak adım sıfırdır; _PEDIT komutuyla parçalı çizgileri tek polyline'a birleştirmek, sonraki extrude'un katı çıkması için zorunludur.

Örnek 1 — MDF Mobilya Kapağı (EXTRUDE)

İlk örnek, mutfak dolabı için frezelenmiş cepheli bir kapak parçası. Ölçü: 400×580×18 mm, ön yüzde 25 mm derinliğinde dekoratif çerçeve oyma. Bursa İnegöl mobilya sanayisinde tipik bir cephe; CNC freze için DXF çıkartılır.

1. Üstten görünümde _RECTANG ile 400×580 dikdörtgen çiz
2. Aynı merkezden _OFFSET ile 40 mm içeriye girip ikinci dikdörtgen oluştur
3. Her ikisini _REGION komutuyla bölge yap, dış bölgeden iç bölgeyi _SUBTRACT ile çıkar — çerçeve profili kapalı kontur olarak hazır
4. İç boşluğu doldurmak için ayrı bir dikdörtgen daha çiz (iç ölçü 320×500)
5. Ana plakanın profili: dış 400×580 dikdörtgen
6. _EXTRUDE komutu, yükseklik 18 mm — plaka katısı tamam
7. Çerçeve şeridini ayrı katmana al, üst yüze taşı, _EXTRUDE ile 7 mm daha yükselt
8. _UNION ile iki katıyı tek parça yap
9. Dış kenarlara _FILLETEDGE komutu, yarıçap 2 mm — keskin köşeler yumuşatılır

Mobilya cephesi bu noktada bitti. Müşteri sunumuna gönderilmeden önce DXF çıkışı için kapak ön yüzünün düz konturu seçilip FLATSHOT komutu ile 2D karşılığı üretilir; CNC operatörü doğrudan bu DXF'i yükler. Render gerekirse model 3DSOUT veya doğrudan FBX ile Twinmotion eğitimi kapsamında değerlendirilen gerçek zamanlı görselleştirme aracına aktarılır.

Örnek 2 — Dövme Demir Vazo (REVOLVE)

İkinci örnek, eksenden döndürülerek üretilen bir vazo. Toplam yükseklik 320 mm, en geniş çap 180 mm, ağız çapı 80 mm. Konya Bozkır demir işçiliği atölyelerinde dövülen bu form, AutoCAD'de doğru yarı profil çizildikten sonra tek komutla çıkar.

1. Önden görünümde, dikey eksen üzerinde Y eksenini taban kabul et
2. _PLINE ile vazonun yarım siluetini çiz: taban genişliği 50 mm, 80 mm yükseklikte 90 mm genişler, 220 mm yükseklikte 180 mm'e açılır, 320 mm yükseklikte 80 mm ağıza kapanır
3. Konturu tamamla; ağız üst noktadan dikey eksene _LINE ile bağla, taban alt noktadan dikey eksene _LINE ile bağla
4. _PEDIT ile tüm çizgileri tek kapalı polyline'a birleştir
5. _REVOLVE komutunu çağır, profili seç, dönme eksenini Y ekseni olarak gir (iki nokta veya Object seçeneği ile çizdiğin merkez çizgisini seç)
6. Dönme açısını 360 olarak gir — tam katı vazo oluşur
7. Cidar kalınlığı için yarım profili 4 mm içeriden offsetleyip aynı işlemi tekrarla, iç hacmi dış katıdan _SUBTRACT ile çıkar
8. Dış kenara _CHAMFEREDGE komutu, 1×1 mm pah

Revolve'un en büyük tuzağı, profilin dönme eksenini geçmesidir. Profil ekseni kestiğinde "self-intersecting" hatası alınır; çözüm, profilin ekseni geçmemesi veya tam orada bitmesi. Türkiye'de el sanatları envanteri belgeleyen birçok kamu müzesi (Etnografya Müzesi, Anadolu Medeniyetleri Müzesi) bu tür envanter çizimleri için AutoCAD'i tercih ediyor; vazo, kâse, ibrik gibi formların ölçülü çizimleri tek bir revolve ile üretilir.

Örnek 3 — Koltuk Boru İskeleti (SWEEP)

Üçüncü örnek, modüler bir bekleme koltuğunun krom boru iskeleti. Boru çapı 32 mm, kalınlık 1.5 mm; iskelet eğri bir yolu izleyerek toplam 4 farklı bükümle uzanıyor. Eskişehir Mihalıççık metal mobilya atölyelerinde tipik bir parça.

1. Üstten ve önden iki ayrı 2D çizim yap; iskeletin yolunu 3D space'de inşa et
2. _3DPOLY komutuyla noktaları sırayla gir: (0,0,0), (600,0,0), (600,0,400), (600,500,400), (0,500,400), (0,500,0) — bu altı nokta tipik bir koltuk yan kenarını verir
3. Köşelere _FILLET komutu, yarıçap 80 mm — keskin köşeler yumuşatılır, gerçek büküm formuna yaklaşır
4. Sweep profili için ayrı bir yere _CIRCLE ile ø32 daire çiz; iç kanal için ø29 ikinci daire çiz, _REGION + _SUBTRACT ile boru kesiti hazır
5. _SWEEP komutunu çağır, halka profili seç
6. Yol olarak fillet'lenmiş 3D polyline'ı seç
7. Komut "alignment" seçeneği sorar; Yes ile yola dik tut
8. Aynı süreci aynalayarak (_MIRROR3D komutu) ikinci yan kenarı üret
9. Aralarına oturma yatağı için 600×500×30 mm bir dikdörtgen _EXTRUDE ile ekle

Sweep komutu en hassas olduğu yer profilin yol başlangıcına dik durmasıdır. Profil yola paralel hizalanırsa boru ezilir veya kıvrım kötü çıkar. Base point seçeneğinden profilin tam orta noktasını yol başlangıcına oturtmak en güvenli yöntem. Mekanik parametrik modelleme gerekirse SolidWorks eğitimi kapsamında öğretilen feature ağacı revizyonlarda iş kolaylaştırır; AutoCAD'in sweep'i tek seferlik üretim çiziminde yeterli kalır.

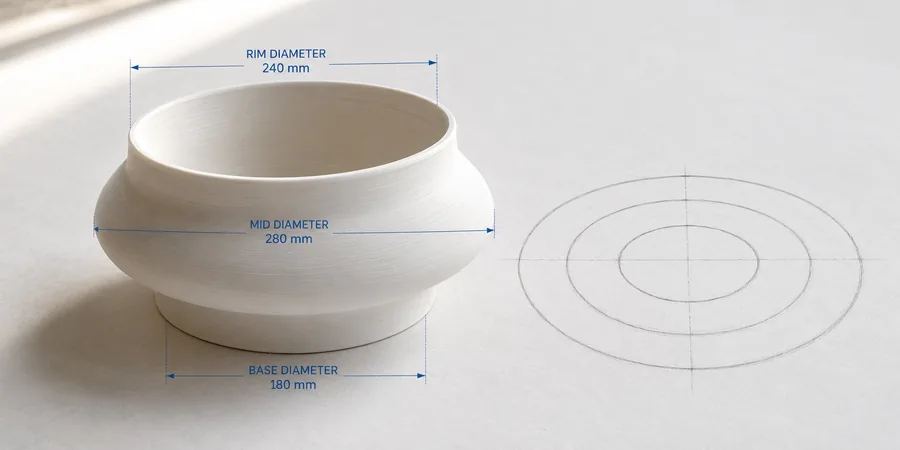

Örnek 4 — Seramik Tabak Formu (LOFT)

Dördüncü örnek, üç farklı kesitin yumuşak geçişiyle oluşturulan bir seramik tabak. Taban ø180 mm, orta kuşak ø280 mm (5 mm yükseklikte), ağız ø240 mm (35 mm yükseklikte). Kütahya çinicilik geleneğinde benzer kesit profilleri kataloglanır; AutoCAD'de loft komutu bu profilleri yumuşatılmış tek yüzeye dönüştürür.

1. XY düzleminde, merkezde _CIRCLE ile ø180 daire çiz — taban kontur
2. Z=5 yüksekliğine bir UCS yardımcı düzlem oluştur, orada ø280 daire çiz — orta kuşak
3. Z=35 yüksekliğine başka bir yardımcı düzlemde ø240 daire çiz — ağız kontur
4. _LOFT komutu, üç daireyi alt-üst sırada seç
5. Komut "Guides", "Path", "Cross-sections only" seçenekleri sunar; basit form için Cross-sections only yeterli
6. Settings ekranında "Ruled" yerine Smooth Fit seç — geçiş yumuşak çıkar
7. Oluşan katıya cidar kalınlığı için _SHELL (Solid Editing > Shell) komutu çağrılır, üst yüz açık bırakılır, kalınlık 4 mm
8. Dış üst kenara _FILLETEDGE, yarıçap 2 mm — ağız yumuşatılır

Loft'un üç kuralı: kesitler ya hepsi açık ya hepsi kapalı olmalı (karışım yüzey üretir, katı değil); kesit yönleri tutarlı olmalı (saat yönü-saat tersi karışırsa burma çıkar); kesit sayısı ikiden fazlaysa sıralama doğru olmalı. Bu üçü sağlanırsa loft, AutoCAD'in en zarif organik form üretici komutudur. Sektörde mobilya rezilye yüzeyi, otomotiv tampon karkası, mücevher yüzük omurgası gibi geçişli geometriler aynı mantıkla üretilir.

Hangi Komut Hangi Durumda Kullanılır?

Dört komutun hangi durumda hangisini seçmen gerektiği başlangıçta karıştırılır. Aşağıdaki kısa kıyaslama tablosu pratik karar aracıdır:

Bir geometri için "hangi komutu seçeyim" sorusu aslında "girdi olarak ne hazırlayabilirim" sorusudur. Tek profil + uzunluk varsa EXTRUDE. Yarım profil + eksen varsa REVOLVE. Profil + eğri yol varsa SWEEP. Farklı kesitler arası geçiş varsa LOFT. Bir komutla yapılamayan modeller dört komutun kombinasyonuyla parçalanır.

Boolean Birleştirme ve Düzenleme

Dört temel komutla çıkan katılar tek başına nadiren projeyi bitirir. Asıl 3D modelleme bu katıların boolean operasyonlarla birleştirilip kesilmesidir. AutoCAD'in üç temel boolean komutu:

• _UNION — iki veya daha çok katıyı tek parça yapar (kaynak/birleştirme mantığı)
• _SUBTRACT — ilk seçilen katıdan sonra seçilenleri çıkarır (delik, oluk, cep)
• _INTERSECT — iki katının ortak hacmini bırakır (kesişim katısı)

Subtract sırasında en sık hata, çıkarılan kutunun ana katıdan biraz içeride kalması. 2 mm'lik bir aşma yoksa subtract membran bırakır; model döndürülünce membran görünür. Kural: çıkarılacak kutuyu her zaman ana katıdan biraz taşır şekilde çiz. Kenar düzenleme için _FILLETEDGE kavisli yumuşatma, _CHAMFEREDGE düz açılı pah, _OFFSETEDGE ise belirli bir yüzde yeni kontur açar; bunlar dört temel komuttan sonra modeli "üretime hazır" hâle getiren ince ayar komutlarıdır.

Sık Yapılan Hatalar Nelerdir?

Dört örnekte ve sonrasındaki düzenleme aşamasında tekrar tekrar görülen tuzaklar:

• Profilin kapalı polyline olmayışı — açık çizgi extrude edildiğinde sonuç yüzey, katı değil. _PEDIT ile birleştirilir
• UCS'nin XY düzleminde unutulması — eğimli yüzeye doğrudan çizim yapılınca model döndürülünce çizgiler havada görünür
• Revolve ekseninin profili kesmesi — self-intersecting hatası alınır
• Sweep profilinin yola dik konumda olmaması — boru ezilir, kıvrım çarpık çıkar
• Loft kesitlerinin biri açık biri kapalı — sonuç yüzey, katı çıkmaz
• Boolean öncesi parçaların _UNION ile birleştirilmemesi — sonra subtract beklenmedik parça siler
• Z=0 dışında yapılan çizimin fark edilmemesi — model döndürülünce parça "havada" durur

3D AutoCAD'in dört temel komutu, doğru sıralamada ve doğru profille kullanıldığında mobilya, mimari kabuk, mekanik kavramsal tasarım ve dekoratif obje üretiminin %80'ini karşılar. Geriye kalan %20, parametrik tarihçe ve karmaşık yüzey modelleme isteyen mekanik parçalar; o noktada model başka platforma taşınır. AutoCAD'in 3D tarafı, üretim atölyesi ile mimari ofis arasında ortak bir teknik dil olmaya devam ediyor; dört komutu örnek bazında pekiştirmek, bu dilin akıcı kullanımına en hızlı yol.
