KOMPLE VE DETAY RESİMLERİ EĞİTİMİ

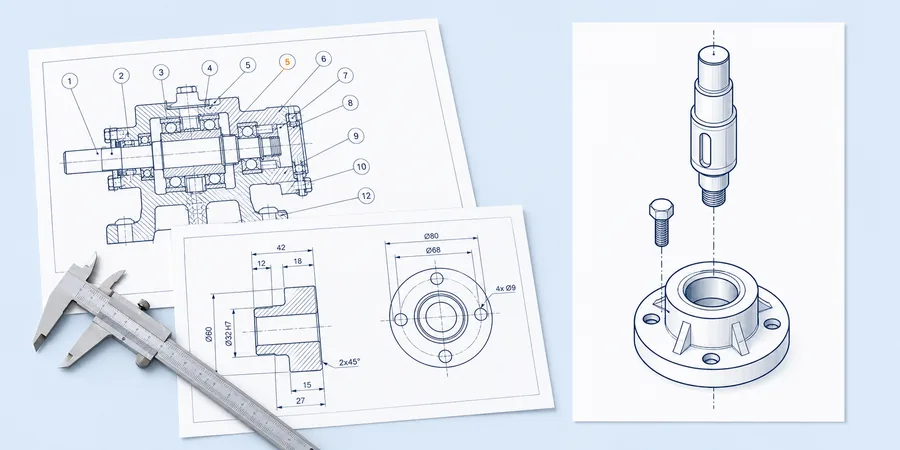

Tornaya inen detay resmi ile montaj masasına giden komple resim aynı kaleme ait olabilir ama ikisinin işi tamamen farklı. Birincisi tek bir parçayı, üretime giden onlarca ölçü ve toleransla anlatır. İkincisi onlarca parçanın hangi sırayla bir araya geleceğini, hangi vidanın hangi delikten gireceğini, üretilen şeyin nereye monte edileceğini anlatır. Bursa'da bir otomotiv yan sanayi atölyesinde mühendisin çizdiği "tek parça" detay resmi yanlış olduğunda kayıp birkaç saat; komple resmindeki balon numarası ile parça listesi uyuşmadığında kayıp tüm bir vardiya.

Bu yazıda komple ve detay resimlerinin görevini, parça listesinin neye benzediğini, balon numarası nasıl konur, kesit ve ölçek nerede devreye girer — Türk imalat sektörünün gündelik diliyle anlatıyoruz. Konuyu üç boyutlu modelleme ile pekiştirmek isteyenler için SolidWorks eğitimi komple-detay üretimini parametrik model üzerinden işliyor.

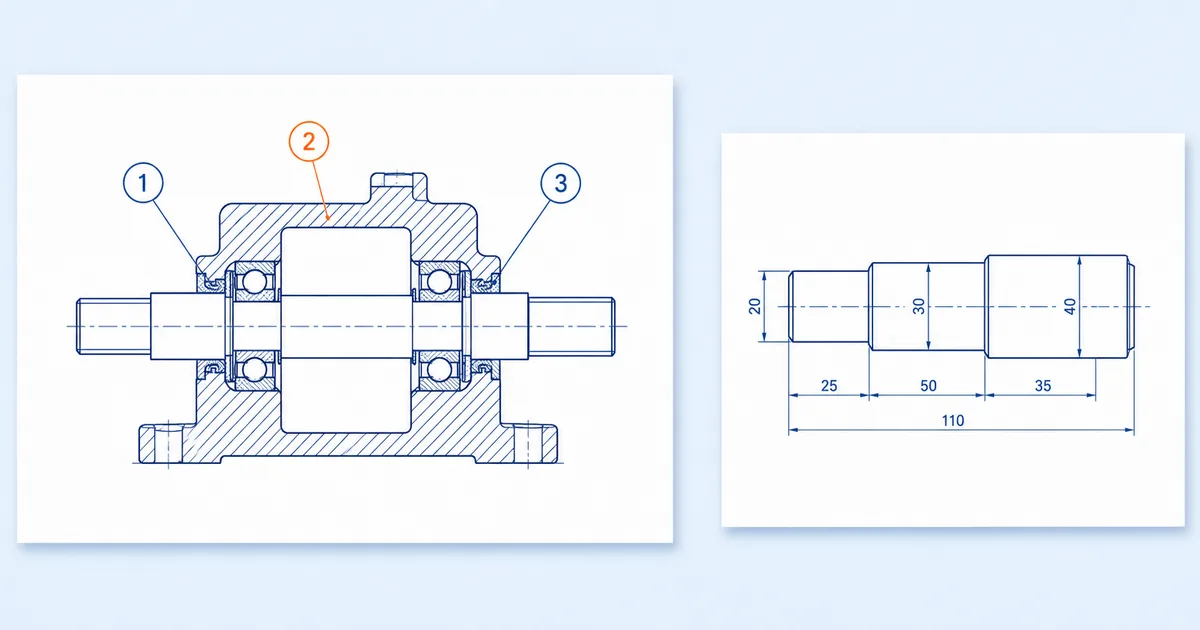

Komple Resim Nedir, Detay Resim Nedir?

Komple resim (assembly drawing, Almancası Zusammenstellungszeichnung, Fransızcası dessin d'ensemble) bir mekanizmanın tüm parçalarının monte edilmiş hâlini gösterir. Bir redüktör kovanı, bir hidrolik silindir, bir mengene — hepsi tek paftada birleşmiş şekilde durur. Mühendisin amacı parçaların nasıl üretileceğini değil, nasıl bir araya geleceğini anlatmak.

Detay resim (detail drawing, Einzelteilzeichnung, dessin de détail veya Quebec terminolojisinde dessin de définition) bunun tam tersi: tek bir parçayı, üretim için yeterli her ölçüyle, toleransla, yüzey pürüzlülüğüyle, malzeme bilgisiyle anlatır. CNC operatörü detay resme bakar, montajcı komple resme bakar.

Üç ana komple resim tipi günlük kullanımda görülür:

• Dış görünüşlü (outline) komple resim: Ürün kataloglarında, kurulum kılavuzlarında. Sadece dış hat, montaj sonrası kullanıcının göreceği hâl.
• Kesitli komple resim: Karmaşık iç yapı için. Yataklar, salmastra yuvaları, dişli temasları kesit alınmadan anlaşılmaz.
• Patlatılmış (exploded) komple resim: Montaj sırasını gösterir. Parçalar ortak bir eksen üzerinde ayrılmış ama hizalı dururlar; bakım kılavuzlarında yaygın.

Hangisi Önce Çizilir?

Klasik öğreti komple resmin önce çizildiğini söyler — önce mekanizma tasarlanır, sonra parçalar koparılır. Gerçek üretimde sıra çok daha karışık. Genellikle eskiz aşamasında kabaca komple çıkar, sonra parça parça detaylar çözülür, detaylardaki kısıtlar (örneğin standart yatak iç çapı 25 mm) komple resme geri besleme yapar, komple revize edilir, ardından detaylar sonlanır.

Parametrik CAD ortamında bu iki yönlü bağ bir veri yapısına dönüşür: komple model dosyası (örneğin SolidWorks'te .sldasm) detay parça dosyalarına (.sldprt) referans verir. Birinde değişen ölçü diğerini otomatik etkiler. Bu mantık masa üstüne kâğıt-pafta çizimde de geçerlidir ama orada geri besleme insan elinden geçer — bir parça revize olunca komple resimde ilgili balon, kesit ve görünüş elle güncellenir.

MEB makine resim ve konstrüksiyon programı bu döngüyü "tasarım-üretim-revizyon" üçlüsü olarak işler. Öğrenciden istenen alıştırma genelde şu sıradır: hazır komple resim verilir, öğrenci bunun içinden bir parçayı seçer, detay resmini çıkarır. Bu tersine mühendislik alıştırması iki resmin diline aynı anda alıştırır.

Parça Listesi ve Balon Numaralandırma Nasıl Yapılır?

Parça Listesi Hangi Alanları İçerir?

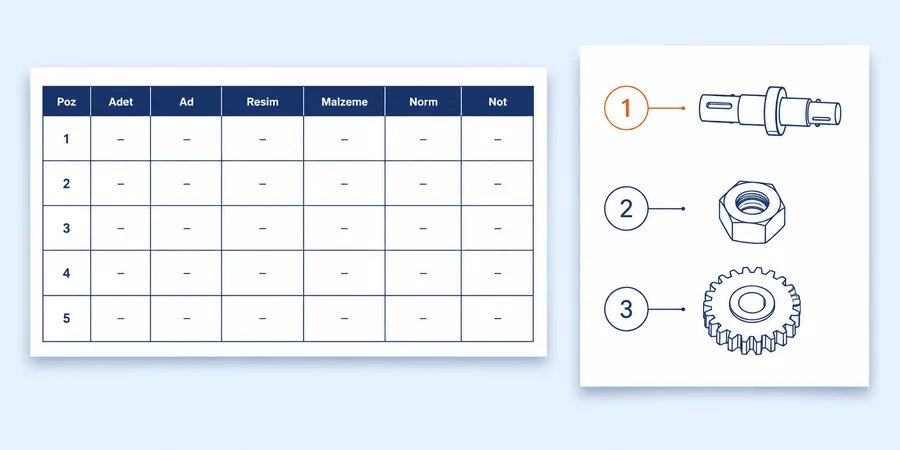

Parça listesi (parts list, BOM — Bill of Materials, Stückliste, nomenclature) komple resmin altında veya ayrı sayfada durur. ISO 7573 standardı asgari içeriği tanımlar; pratikte her firmanın kendi şablonu vardır ama temel alanlar değişmez.

1. Poz numarası (item number): Komple resimdeki balon ile birebir eşleşen sıra numarası. 1'den başlar, mantıksal sıraya göre ilerler.
2. Adet (quantity): O parçadan kaç tane montajda kullanılıyor. M8 cıvata için "4", redüktör mili için "1".
3. Parça adı (designation): Türkçe karşılığı tercih edilir — "Yatak Kapağı", "Pim", "Sigma Profil".
4. Resim/parça numarası: Detay resim dosyasının kodu. Firma kodlaması farklı olur (örnek: 20260602-001).
5. Malzeme: St37, C45, Al 6061-T6, X5CrNi18-10 gibi standart gösterimle. EN veya DIN normu varsa eklenir.
6. Norm/standart: Standart parça ise (cıvata, somun, segman) DIN, ISO veya TS karşılığı. "DIN 933 M10x40" gibi.
7. Notlar: Yüzey kaplama, ısıl işlem, hassas tolerans uyarısı.

Türk firmalarının çoğu listeyi alttan üste doğru okur — yani 1 numaralı satır en altta, son parça en üstte. Bu, parça listesi yukarı doğru büyürken antetin (başlık bloğu) yerinin sabit kalmasını sağlar. Almanca dokümantasyonda da bu yaygındır. Yeni başlayanlar listeyi tabloyu Excel mantığıyla yukarıdan başlatır, atölyede bakan usta bu konvansiyonu bozar, kafa karışır.

Balon Numaralandırma Nasıl Yapılır?

Balon (item reference, repérage, Positionsnummer) bir daire ile parçayı işaret eden çizgiden oluşur. ISO 6433 ve eşdeğer TS standartları aşağıdaki kuralları tanımlar:

• Balon dışı parça konturunun dışında durmalı, parçanın üstünde değil.
• Kılavuz çizgi ucunda parça yüzeyini gösteren küçük bir nokta veya parça kenarını gösteren bir ok bulunur. Nokta yüzeye, ok kenara işaret eder.
• Numaralar mümkünse dikey kolon veya yatay sıra hâlinde dizilir — okurken takip kolaylığı.
• Aynı parçanın birden fazla bulunduğu yerlerde tek balon yeterlidir, parça listesinde adet sütununda toplam yazılır.
• Kılavuz çizgiler kesişmemeli ve mümkün olduğunca kısa olmalı.

Pratikte sık görülen problem: aynı pafta üzerinde balonların farklı boyutlarda çıkması. CAD yazılımında "balloon size" ayarı bir kez tüm sayfa için belirlenir (genelde 10-12 mm dış çap, font 3.5-5 mm), sonra şablonlaştırılır. Türkiye'de orta ölçekli bir kalıp imalat atölyesinde 12 mm çap + 5 mm Arial font yaygındır.

Numaralandırma mantığı için iki yaklaşım vardır. İlki montaj sırası — montajcı önce 1 numarayı yerine koyar, üstüne 2 numarayı bindirir, böyle gider. İkincisi büyüklük sırası — en büyük taşıyıcı parça 1, en küçük civata sonda. Otomotiv yan sanayide genelde ikincisi tercih edilir çünkü kalite kontrolünde önce gövde, sonra alt bileşenler kontrol edilir.

Kesit Görünüş ve Ölçek Seçimi

Kesit Görünüş Komple Resimde Nasıl Çalışır?

İçinde hareketli mekanizma olan bir grupta sadece dış görünüş yetmez. Kesit alınır. Komple resimde kesit kuralları detay resmindekinden biraz farklıdır — çünkü amaç parçanın iç geometrisi değil, parçaların birbirleriyle ilişkisi.

Önemli kurallar:

• Standart parçalar tarama almaz. Cıvata, somun, pim, perçin, mil, kama — kesit hatları üzerine düşse bile bunlar boyuna kesilmiş gösterilir, tarama yok. Sebep: bu parçaların iç geometrisi okuyucuya bilgi vermez, taranınca paftayı boğar.
• Komşu parçaların taraması farklı açıda. Genelde 45 derece olan tarama, bitişik parçada zıt yöne (45 ters) veya farklı sıklığa çekilir. Üç parça komşuysa biri 45, biri 135, biri farklı sıklıkta. Böylece sınırlar net görünür.
• İnce parçalar (conta, sac, yay teli) tamamen siyah doldurulur. Tarama olmaz, yüzey ayrımı olamayacak kadar incedir.
• Yataklar bazen kesilmez. Eğer kesim alanı çok dolarsa rulmanın iç-dış bilezikleri ve bilyaları bütün olarak gösterilir.

Türk üniversitelerinin makine mühendisliği konstrüksiyon dersinde sık verilen alıştırma: redüktör veya pompa kovan komple resmi, içinde mil-yatak-dişli, talebe kesit görünüşten parça listesini ve detay resimleri çıkarır. Bu alıştırma kesit okuma becerisini en hızlı geliştiren formattır.

Hangi Ölçek Seçilmeli?

Ölçek (scale, échelle, Maßstab) komple ve detay resimlerde farklı stratejilerle seçilir. Komple resim ürünün tamamını kâğıda sığdırmaya çalışır; detay resim parçanın okunabilir hâlini kâğıda yaymaya çalışır. ISO 5455 standart ölçek değerlerini şöyle tanımlar:

Büyütme ölçekleri

2:1, 5:1, 10:1, 20:1, 50:1 — küçük parçalar için (segman, conta, küçük dişli, mikro mekanik parça)

Doğal ölçek

1:1 — parça kâğıda olduğu gibi sığıyorsa

Küçültme ölçekleri

1:2, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1000 — büyük parça veya komple montaj için

Pratik karar mantığı: önce kâğıt boyutuna karar verilir (A4-A3-A2-A1-A0), sonra ölçek seçilir. Komple bir redüktör genelde A3'e 1:2 ile rahatça sığar. Tek bir M20 cıvatanın detayı A4'e 2:1 büyütülür. Kâğıttan büyük çıkıyorsa ölçeği küçült veya kâğıdı büyüt — aradaki ara değerlere (örneğin 1:3 veya 1:7) düşülmez, standart dışıdır.

Bir paftada birden fazla ölçek varsa (komple 1:5, detay görünüş 1:1) her görünüşün altına ölçeği yazılır, antette ise ana komple çizimin ölçeği belirtilir. Çok ölçekli pafta okunması zorlaşır; mümkünse her ölçek için ayrı pafta tercih edilir.

Detay Resimde Tolerans ve Yüzey Pürüzlülüğü

Detay resim sadece ölçü vermez; ölçünün ne kadar sapabileceğini ve yüzeyin ne kadar pürüzlü olabileceğini de söyler. Bu iki kavram olmadan üretim tarafından bakılırsa "hangi takım, hangi paso, hangi kontrol" sorularına cevap yoktur.

Tolerans için iki yazım yaygın:

• Doğrudan sayısal: 50 ±0.05 — 49.95 ile 50.05 arası kabul.
• ISO sembollü: 50 H7 — delik için H7 toleransı, mil için 50 g6 gibi. Geçme tipleri (sıkı geçme, hareketli geçme, alıştırma geçme) bu sembollerle gösterilir.

Yüzey pürüzlülüğü (Ra değeri mikrometre olarak) parçanın yüzey hassasiyetini söyler. Tornadan çıkan kaba bir yüzey Ra 6.3, taşlanmış mil yatağı Ra 0.8, hassas yatak yüzeyi Ra 0.4. Otomotiv yan sanayide krank mili boyunlarında Ra 0.2 talebi sık görülür; bu seviyede taşlama sonrası lapping veya superfinish gerekir.

Detay resimde her ölçüye ayrı tolerans yazılmaz — antette "ölçü toleransı: ISO 2768-mK" gibi genel tolerans referansı verilir, sadece kritik ölçülere özel tolerans işaretlenir. Bu hem paftayı temiz tutar hem üretim kontrolünü kolaylaştırır.

Türk Sanayisinde Tipik İş Akışı

Beyaz eşya sektöründe çamaşır makinesi tamburu örneği üzerinden somut akış:

1. Tasarım ofisi 3D modeli oluşturur (parametrik CAD).
2. Komple resim tüm tambur + mil + rulman + sızdırmazlık + dengeleyici ağırlık montajını gösterir. Kesit görünüş zorunlu çünkü yatak yerleşimi ve sızdırmazlık iç geometride.
3. Parça listesi 30-40 satır arası; bunun yaklaşık yarısı standart parça (cıvata, somun, conta) yarısı detay resmi olan özel parça.
4. Detay resimleri her özel parça için ayrı pafta. Tambur gövdesi A2'ye 1:2, mil A3'e 1:1, dengeleyici ağırlık A3'e 1:1.
5. Revizyon tedarikçi geri bildirimi ile gelir — "bu toleransı tutamayız", "bu yüzey pürüzlülüğü için ek işlem gerek". Hem komple hem etkilenen detayda revizyon numarası artar (Rev A, Rev B).
6. İmalat detay resmi okur; montaj hattı komple resmi ve parça listesini okur; kalite kontrol her ikisini birlikte okur.

Savunma sanayinde MİL-STD standartları devreye girer, dokümantasyon daha katıdır — her revizyon onaydan geçer, balon numarası asla değişmez (yeni parça eklendiğinde sıradaki boş numarayı alır, eski numaralar kalıcıdır). Sivil sektörde bu kadar katı değildir ama disiplinli firmalar aynı mantığı uygular.

Hangi Hatalar Sık Yapılır?

On yıllık tezgâhta görülen tipik tökezlemeler:

• Komple resimde olmayan parçanın detay resmi. Tasarımcı parçayı çizmiş ama montajda unutmuş. Atölye parçayı üretir, montajda kullanılacak yer bulunmaz.
• Balon numarası ile parça listesi tutarsız. Komple resimde 7 numaralı balon var, listede 7 yerine 8'den başlıyor. Çoğunlukla revizyon sırasında parça silinmiş ama numara düzeltilmemiştir.
• Standart parça için detay resim çizmek. M10 cıvatanın detayı çizilmez — listede "DIN 933 M10x40" yazılır ve geçilir. Yeni başlayanlar standart parçaları da çizmeye kalkar, zaman kaybı.
• Ölçek dışı çizim. "Ölçek 1:2" yazılmış ama parça gerçek 1:2 değil. CAD'de paste-scale ile bir parça farklı oranda yapıştırıldığında olur. Pafta basıldığında ustanın cetvelle yaptığı kontrolde çıkar — geç çıkar.
• Kesit çizgisinin yanlış yönde tarama. Komşu iki parça aynı yönde 45 derece taranmış. Sınır görünmez, montajcı yanlış yerden söker.
• Antet bilgisi eksik. Tasarımcı adı, kontrol eden, onaylayan, tarih, revizyon — bunlar boş bırakılırsa hangi versiyonun üretime gittiği belirsizleşir.
• Tolerans verilmemiş kritik ölçü. Genel ISO 2768-m yetersiz olabilir, mil yatağı için özel H7/g6 gerekir. Tolerans yokluğu = atölye serbest çalışır = çamaşır makinesinde rulman titrer.

Mimari ve iç mekan üretiminde de benzer komple-detay disiplini geçerlidir — mobilya CNC üretiminde panel açılımı (komple) ve frezeleme detayları farklı paftalarda durur. Bu alanı yapı/iç mekan tarafında çalışmak isteyenler için SketchUp eğitimi 3D modelden 2D pafta çıkarmayı sade bir arayüzle anlatıyor.

Komple ve detay resmi öğrenmenin en hızlı yolu mevcut bir paftayı tersine okumaktır. Atölyenizde bir redüktör veya pompa varsa, üreticinin kullanım kılavuzundaki patlatılmış görüntüye bakın — orada gördüğünüz her numaranın bir parça listesi karşılığı vardır, her parçanın bir detay resmi vardır. O dil oturduğunda çizim aslında ikinci bir adımdır; birinci adım okuyabilmek. Konunun teorik temeli için Wikipedia teknik resim sayfası iyi bir başlangıç; Almanca dünyanın disiplinli yaklaşımı için Technische Zeichnung maddesi daha ayrıntılı görünüş ve standart referansları içerir.

Sık Sorulan Sorular

Komple resmi ile montaj resmi aynı şey mi?

Türkçe pratikte ikisi de aynı anlamda kullanılır. Akademik kaynaklarda "komple resim" daha yaygın; sanayide "montaj resmi" veya "tertip resmi" de geçer. İngilizce karşılığı assembly drawing, Almancası Zusammenstellungszeichnung. Patlatılmış (exploded) görünüş komple resmin alt tipidir, ayrı bir tür değil.

Bir komple resim için kaç adet detay resim çizilir?

Parça listesindeki standart olmayan parça sayısı kadar. Standart cıvata, somun, segman gibi parçalar için detay çizilmez — sadece norm referansı yazılır. Bir redüktör komple resmi 25 parçadan oluşuyorsa ve 10 tanesi standart ise 15 detay resmi çıkar. Bazı firmalar küçük parçaları aynı paftada birden fazla detay olarak gruplar; bu da yaygın bir uygulamadır.

Parça listesi neden tablonun en altından yukarı doğru okunur?

Antet (başlık bloğu) genelde paftanın sağ alt köşesinde sabit kalır. Parça listesi de antetin üstüne yerleştirilir. Yeni parça eklendiğinde liste yukarı doğru büyür, antet yerinde kalır. Aksi konvansiyonda parça eklendiğinde tüm liste yeniden kaydırılması gerekir. Bu pratik sebepten dolayı poz 1 listenin en altındadır, üst satırlara doğru artar.

Balon numaraları silinip yeniden numaralandırılabilir mi?

Tasarım aşamasında evet, üretime çıkmış bir resimde hayır. Üretime çıkmış resmin balon numaraları kalıcıdır; parça çıkarılsa bile numara boş bırakılır, yeni parça sıradaki boş numarayı alır. Bunun nedeni eski stoğun, eski üretim partilerinin ve servis dokümanlarının hâlâ eski numaralarla anılıyor olmasıdır. Savunma sanayinde bu kural mutlak; sivil sektörde tasarım disiplinine bağlı.

Hangi durumda kesit görünüş eklenmeli?

Dışarıdan anlaşılamayan iç geometri varsa — yatak yerleşimi, kanal, salmastra yuvası, dişli mesh bölgesi, gizli delik. Sade bir levha veya dış görünüşü iç yapısını ele veren parçalarda kesit gerekmez. Komple resimlerde montaj ilişkilerini anlatan kesit neredeyse her zaman gerekir; sadece patlatılmış sunum varyantında kesit yerine ayrık görünüş kullanılır.

İlk komple-detay alıştırması için iyi bir konu nedir?

Klasik tercih bir paralel mengene veya küçük bir vidalı kriko. 6-10 parça arası, kesit kuralları öğrenilecek kadar iç geometri, en az iki standart parça (cıvata/somun) içerir. MEB makine resim müfredatında da bu örnekler yaygındır. Daha ileri seviyede tek kademeli bir redüktör veya küçük bir santrifüj pompa iyi adım.

Toleranslar her ölçüye tek tek yazılmalı mı?

Hayır. Genel tolerans antette belirtilir (örneğin ISO 2768-mK orta hassasiyet için yaygın), sadece kritik ölçüler — montaj geçmelerine giren çaplar, kademe boyları, eksenler arası mesafe — özel tolerans alır. Her ölçüye tolerans yazmak paftayı boğar ve okunmaz hâle getirir. Atölye antetteki genel referansa bakarak kritik olmayan ölçüleri yorumlar.

3D modelden komple ve detay resmi otomatik çıkarılabilir mi?

Parametrik CAD ortamında büyük oranda evet. Komple model dosyasından kesit görünüşler, parça listesi, balon numaraları büyük ölçüde otomatik üretilir. Ama otomatik çıktı her zaman manuel düzenleme ister — balon dağılımı, kılavuz çizgi kesişmesi, kritik ölçü vurgusu insan kararıdır. Modelin disiplinli kurulması (parça adlandırma, montaj kısıtları) çıktı kalitesini belirler.
