PRO ENGINEER

Pro/ENGINEER, 1987'de piyasaya çıkan ve parametrik CAD çağını başlatan mekanik tasarım yazılımıdır; bugün PTC çatısı altında Creo Parametric adıyla geliştirilir. Getirdiği "feature ağacı + parametre + regenerate" üçlüsü, bir ölçüyü değiştirdiğinizde modelin kendini yeniden hesaplaması fikri, mühendislik tasarımının seyrini değiştirmiş ve hâlâ çekirdek mantık olarak yaşamaktadır. Bu yazıda Pro/ENGINEER'in parametrik CAD'in başlangıcı sayılma nedenini, Creo'ya nasıl dönüştüğünü, hangi modüllerden oluştuğunu, dosya formatlarını ve Türkiye'de hangi sektörlerin kullandığını bulacaksınız.

1. PARAMETRİK CAD'İN BAŞLANGIÇ NOKTASI

Parametric Technology Corporation 1985'te kuruldu, Pro/ENGINEER'in ilk ticari sürümü 1987-1988 arasında piyasaya çıktı. Yazılım, o güne kadar var olan "yüzey-tabanlı" CAD anlayışını alt üst etti. Geometri artık ekrana çizilen ölü çizgilerden değil, sıralı işlemlerin oluşturduğu canlı bir ağaçtan ibaretti. Bir parçayı sketch + extrude + delik + pah + kabuk gibi mantıksal adımların birikimi olarak tanımlama fikri, sektörü ikiye böldü: eski yazılımlar (Computervision, AutoCAD R12 dönemi) tasarım niyetini saklamıyordu; Pro/E her ölçüyü, her kısıtı bir parametre olarak hatırlıyordu. Yazılımın yeni nesil sürümlerini PTC Creo ürün belgeleri üzerinden modül ve sistem gereksinimi düzeyinde incelemek mümkündür; aynı parametrik mantığı farklı bir araçla adım adım kavramak isteyenler için SolidWorks eğitimi içeriği de aynı temeli anlatır — Pro/E'den geçenlerin adaptasyonu haftalarla ölçülür çünkü düşünme biçimi aynıdır.

Atölye senaryosunda fark net görülür. Bir bağlantı parçasının deliği M8'den M10'a çıkacak. Yüzey-tabanlı CAD'de bu iş yarım gün sürer — delik silinir, yeniden çizilir, montaj kısıtları yeniden tanımlanır. Pro/E'de delik feature'ı seçilir, çap parametresi güncellenir, regenerate komutu çalıştırılır. Etrafındaki pah, vidalı bağlantı kalıbı ve montaj ilişkisi otomatik adapte olur. 1990'ların başında bu yetenek, otomotiv ve havacılık devlerinin Pro/E'ye geçişini hızlandırdı.

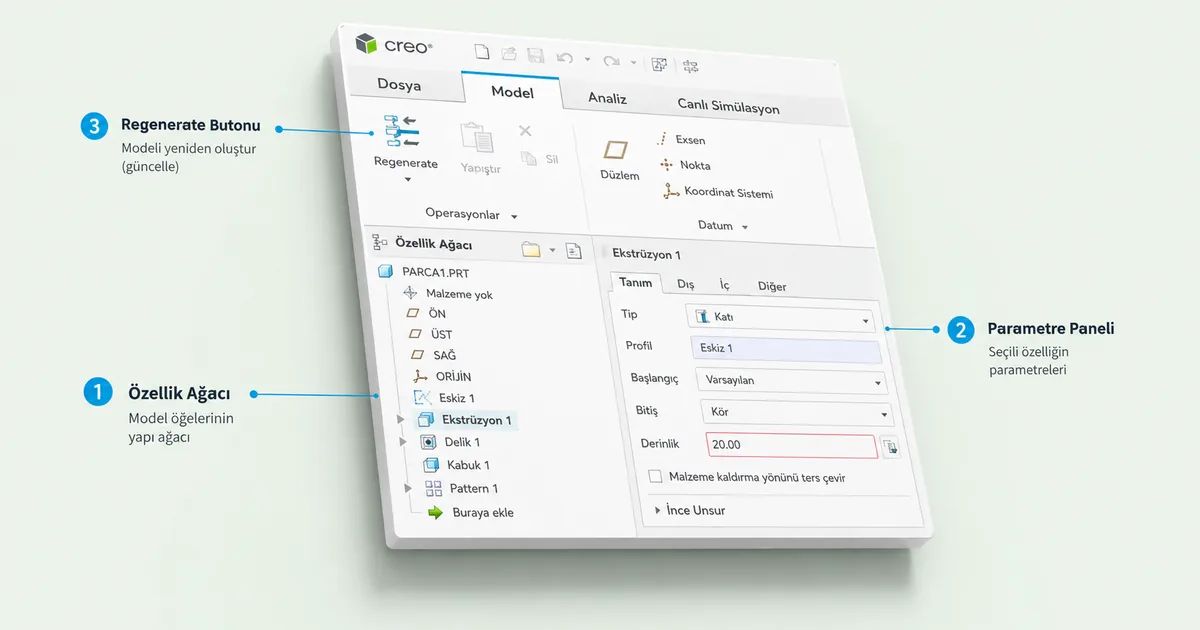

Feature ağacının tipik sırası

• Sketch: 2D referans çizimi, ölçü ve kısıtlarla bağlı parametrik temel
• Extrude / Revolve / Sweep: 2D'den 3D hacme geçişi tanımlayan temel feature'lar
• Hole / Round / Chamfer: Detay geometriler, montaj ve estetik gereği eklenen feature'lar
• Pattern: Lineer veya dairesel tekrar — flanş cıvata delikleri için tipik kullanım
• Shell: İçi boşaltma, plastik enjeksiyon parçalarda kritik
• Family Table: Aynı geometrinin boy/çap varyantlarını tek dosyada tutma

2. PRO ENGINEER NASIL CREO'YA DÖNÜŞTÜ?

PTC, 2007'de CoCreate'i satın aldı; bu yazılım "direct modeling" yani parametre kullanmadan doğrudan yüzey itme-çekme yaklaşımının önde gelen örneğiydi. Sonraki üç yıl, iki farklı modelleme paradigmasını (parametric + direct) tek platformda birleştirme çalışması ile geçti. Proje kod adı Project Lightning idi. Haziran 2010'da Las Vegas'taki PlanetPTC Live etkinliğinde duyuruldu, Ekim 2010'da "Creo" ismi açıklandı, Haziran 2011'de Creo 1.0 resmi olarak piyasaya çıktı.

Rebranding sadece isim değişikliği değildi. PTC, Pro/ENGINEER'i Creo Parametric'e, CoCreate'i Creo Direct'e, ProductView'ı Creo View'a çevirdi. Hepsi aynı veri formatı altında çalışacak şekilde yeniden yapılandırıldı. Modüler yapı: tasarımcı parametrik geometri kurar, satış mühendisi direct modeling ile hızlı varyant çıkarır, simülasyon ekibi Creo Simulate ile FEA yapar — hepsi aynı .prt dosyası üzerinden.

Sürüm geçmişi kısa özet

1. Pro/ENGINEER (1987-1988) — ilk parametrik feature-based ticari CAD
2. Pro/ENGINEER Wildfire (2003) — modern arayüz, internet entegrasyonu
3. Pro/ENGINEER Wildfire 5.0 (2009) — Pro/E adı altındaki son sürüm
4. Creo Elements/Pro (Ekim 2010) — geçiş sürümü, isim değişti
5. Creo 1.0 (Haziran 2011) — yeni modüler mimari ile çıkış
6. Creo 12.0 (2025) — bulut ve yapay zeka destekli güncel sürüm

3. CREO HANGİ MODÜLLERDEN OLUŞUR?

Bugün Creo, tek bir yazılım değil bir modül ailesi. Çekirdek olan Creo Parametric'in etrafında üst üste eklenen modüllerle tasarımın tüm yaşam döngüsü kapsanır. Türk havacılık ve savunma sanayinde çalışan büyük ölçekli mühendislik bürolarında lisans paketi genelde Parametric + Simulate + Manufacturing kombinasyonu olur; otomotiv yan sanayi Tier 1 tedarikçileri Parametric + Sheet Metal + Mold modülünü tercih eder.

• Creo Parametric: Çekirdek parametrik modelleme — parça, montaj, teknik resim
• Creo Direct: Parametre kullanmadan yüzey itme-çekme; geç değişiklikler için pratik
• Creo Simulate: Sonlu eleman analizi (FEA), statik ve termal hesaplar
• Creo Manufacturing: CAM modülü, CNC tezgah G-kodu üretimi
• Creo Sheet Metal: Sac metal parçalar için bükme, açılım, flat pattern
• Creo Mold Design: Plastik enjeksiyon kalıbı ana ve dişi parça çıkarma
• Creo View: Hafif görüntüleyici, tasarım gözden geçirme

Bu modüller Windchill PLM ile entegre çalışır. Tek bir parçanın tasarımdan üretime kadar tüm revizyon zinciri aynı veri tabanında tutulur. Bir saç bükme parçasının revizyon 7'sini açtığınızda, revizyon 1'deki ilk çizimine ve aradaki tüm değişikliklere ulaşırsınız — bu yetenek, IATF 16949 ve AS9100 gibi kalite standartları için kritik.

4. TÜRKİYE'DE PRO ENGINEER HANGİ SEKTÖRLERDE KULLANILIR?

Türkiye'de Pro/E ismi makine atölyelerinde, eski iş ilanlarında ve özellikle 1995-2010 arasında mezun olan mühendis kuşağında kalıcı. Türk havacılık ve savunma sanayinde büyük ölçekli projeler bu yazılım üzerinden yürütülür; otomotiv ana sanayinin yan sanayi tedarikçileri olan kalıpçılar, plastik enjeksiyon firmaları ve sac metal işleyenler Creo lisansı tutar. Bursa-Demirtaş OSB, Kocaeli, Gebze, Sakarya bölgesindeki Tier 1 ve Tier 2 tedarikçiler için ana sanayinin model formatına uyum bir zorunluluk: ana sanayi STEP ister, tedarikçi Creo'da modeller, STEP olarak gönderir.

Üniversite makine mühendisliği bölümlerinde Pro/E ve Creo, "Bilgisayar Destekli Tasarım" veya "Parametrik Modelleme" derslerinde işlenir. PTC, akademik lisansı öğrenci ve eğitim kurumları için ücretsiz sunduğu için üniversite laboratuvarlarında yaygın kurulur. Mezun olduktan sonra ticari sektörde aynı yazılımla karşılaşma ihtimali yüksek — bu pratik kazanç, MEB onaylı meslek liselerinin makine ve kalıpçılık programlarında da Creo'yu zaman zaman müfredata sokar.

Türk lisans güncelleme deneyimi

Pro/E'den Creo'ya geçiş Türk firmalarda iki ana sorun yarattı. Birincisi eski .prt arşivleri: 1998-2005 arasında üretilmiş Wildfire dosyaları, Creo'da açılırken bazı feature'ların regenerate hatası verir. Çözüm genelde import-export döngüsü ya da PTC yetkili çözüm ortağından destek almak oluyor. İkincisi maliyet: modül-bazlı lisans yapısı, eski tek-paket Pro/E lisansından farklı; finans ekibi her modülün gerçekten gerekli olup olmadığını yeniden değerlendiriyor. Bu süreçte tipik kazanım, gereksiz modüllerin elenmesi ve gerçek kullanılanın netleşmesi.

5. SEKTÖREL KULLANIM ÖRNEKLERİ

Pro/E ve Creo, mühendislik tasarımının "büyük montaj" ucunda fark yaratır. Bir buzdolabı kompresörünün 800 parçalık montajı, bir uçak iniş takımı assembly'si, bir otomotiv aktarma organının binlerce parçalık hiyerarşik yapısı — bunlar Creo'nun doğal sahnesi. SolidWorks orta ölçek makine imalatta daha hızlıdır, CATIA havacılık OEM'lerinde dominanttır, NX yüksek karmaşıklıkta öne çıkar; Creo bu üçü arasında "büyük montaj + parametric disiplin + PLM entegrasyonu" üçgeninde yerini sağlam tutar.

• Otomotiv yan sanayi: Kalıp tasarımı, plastik parça optimizasyonu, sac bükme açılımları
• Havacılık ve savunma: Kompozit kat sırası, surface modelleme, sonlu eleman ön analiz
• Beyaz eşya: Sheet metal kasa, buzdolabı/çamaşır makinesi assembly yönetimi
• Makine imalat: Çelik konstrüksiyon, hareketli mekanizma simülasyonu
• Tüketici elektroniği: Plastik dış kasa, ergonomik yüzey tasarımı, mold flow analizi
• Medikal cihaz: Hassas geometri toleransı, sterilizasyon-uyumlu yüzey, regulatory belgeleme

6. DOSYA FORMATLARI VE VERİ ALIŞVERİŞİ

Creo'nun yerli formatı .prt (parça), .asm (montaj), .drw (teknik resim). Bu formatlar feature ağacını korur, parametreyi taşır, ilişkileri saklar. Ama dışa aktarımda durum farklı: STEP (AP203, AP214), IGES, Parasolid, JT gibi nötr formatlar geometriyi taşır, feature ağacını taşımaz. Üreticiye veya kalıpçıya STEP gönderildiğinde parça artık "ölü" geometri olur; revize edilemez, sadece görüntülenir.

Türk firmalar arası veri alışverişinde tipik akış şöyle: ana sanayi tedarikçiye STEP gönderir, tedarikçi kendi Creo dosyasında modelleyip işler, üretim için tekrar STEP gönderir. Tedarikçi Creo dosyasını ana sanayi ile paylaşmaz çünkü kendi feature ağacı, tasarım niyeti ve know-how'ı içerir. Bu ayrım üretim öncesi sözleşme aşamasında netleştirilir.

7. PRO ENGINEER NASIL ÖĞRENİLİR?

Sıfırdan başlayan biri için Creo öğrenme süreci genellikle şöyle: ilk hafta 2D sketch ortamı (kısıt mantığı, ölçü ekleme, geometric constraints), ikinci hafta temel 3D feature'lar (extrude, revolve, sweep), üçüncü hafta detay feature'lar (hole, pattern, shell), dördüncü-altıncı hafta montaj ve teknik resim. Bu süre içinde "feature ağacı düşünme" alışkanlığı oturur. Önceden başka parametrik CAD bilenler (SolidWorks, CATIA, Inventor) için adaptasyon 1-2 hafta sürer çünkü mantık ortak, sadece arayüz ve kısayollar farklı.

Pro/ENGINEER ismi nostaljik bir referansa dönüştü; yazılım Creo Parametric adıyla gelişimini sürdürüyor ama mühendislik tasarımının parametrik mantığını kuran yazılım olarak yerini koruyor. Bugün hangi sürüm kurulu olursa olsun, ekranı açan tasarımcının önündeki ilk soru aynı: bu parçanın tasarım niyeti ne, hangi parametre değişecek, ağaç hangi sırayla kurulacak.
