STA4CAD'DE TEMEL MODELLEME VE ZEMİN YAPISAL ETKİLEŞİMİ YORUMLAMAK

Sta4CAD'de temel modelleme, klasik Winkler yay yaklaşımına ve yatak katsayısı (k) parametresine dayanır. Bu sayfa Winkler yatağının fiziksel anlamını, yatak katsayısının nereden alındığını, TBDY 2018 zemin sınıflarının modele yansımasını, radye ve kazıklı temel tiplerini ve zemin-yapı etkileşiminin (SSI) çıktı raporlarında nasıl yorumlandığını açıklıyor. Mesele tek bir sayıyı doğru girmek değil; etüt raporunu, zemin sınıflandırmasını, radye geometrisini ve üst yapıdan inen kuvvet dağılımını birlikte değerlendirmek.

1. WİNKLER YATAĞININ FİZİKSEL ANLAMI NEDİR?

1867 yılında Emil Winkler'in önerdiği model bugün hâlâ pratik temel hesabının iskeletini oluşturur: zemin, birbirinden bağımsız sonsuz sayıda lineer yay olarak temsil edilir. Bir yayın direngenliği, üzerine binen birim alan basıncını birim oturmaya bölerek elde edilen yatak katsayısı (k) parametresi ile ifade edilir. Birim olarak kN/m³ ya da pratikte ton/m³ kullanılır. Türk piyasasında etüt raporları çoğunlukla ton/m³ yazar; bazı Avrupa kaynakları MN/m³ verir, 1 MN/m³ ≈ 100 ton/m³ dönüşümü akılda kalsın.

Modelin gücü basitliğinde, zayıflığı da aynı yerde: yaylar birbirinden bağımsızdır. Yani komşu nokta oturduğunda yanındaki yay bunu hissetmez. Gerçekte zemin sürekli bir ortamdır, bir noktadaki yük çevresine yayılır. Bu yüzden Winkler çözümü kenar bölgelerde ve nokta yüklerin altında gerçek davranıştan sapar. Yine de radye gibi geniş alanlı temeller için yeterince yakın sonuç verir; bu pratiklik 21. yüzyılda da neden kullanılmaya devam ettiğini açıklar.

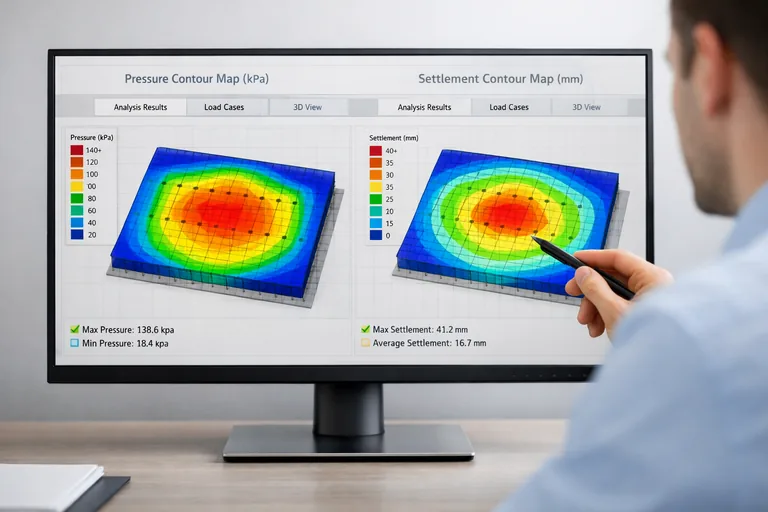

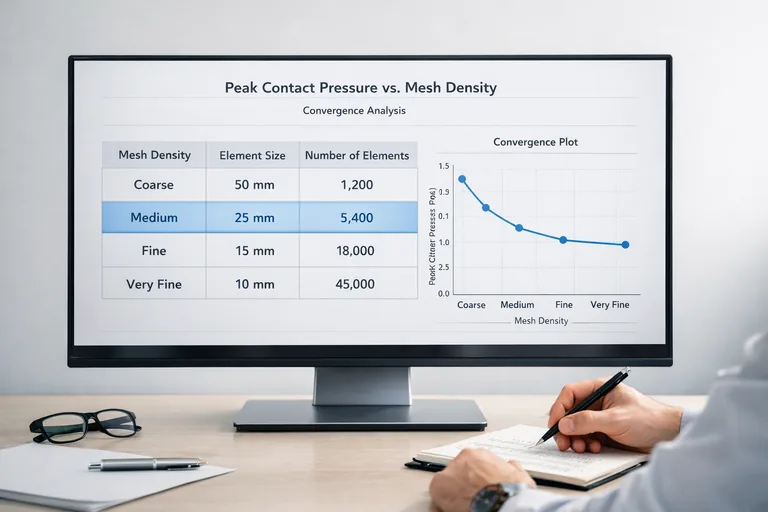

Sta4CAD bu modeli sonlu eleman ağıyla birleştirir. Radye, dörtgen plak elemanlara bölünür, her düğüm noktasında zemine bir yay tanımlanır. Sonuç olarak alttaki yatak kombinasyonu eğilme rijitliği yüksek bir levha + bağımsız yay alanı şeklinde çözülür. Çıktıda gördüğümüz oturma konturu, eğilme momenti dağılımı ve kesme dağılımı bu çözümün matematiksel sonucudur.

2. YATAK KATSAYISI K'YI NEREDEN ALIRIZ?

Yatak katsayısı bir zemin parametresi gibi davransa da aslında sistem parametresidir; temelin boyutu, derinliği ve şekline göre değişir. Aynı kil zemin üzerinde 50×50 cm tekil temel ile 12×8 m radye farklı k verir. Bowles'un yaygın yaklaşımı izin verilen taşıma gücüne 40·FS·qa formülü uygular ve 25 mm oturma kabulüyle ilk yaklaşımı sağlar. Vesic ise zeminin elastisite modülü, Poisson oranı ve temel rijitliğini birlikte değerlendirir. Pratikte tipik aralıklar şu şekildedir:

Tablo başlangıç için iyidir ama ezbere uygulanamaz. Türkiye'de geoteknik etüt raporu k değerini doğrudan vermiyorsa — ki Türk Standartları'na göre vermek zorunda da değildir — plate load test sonucu, SPT N değeri veya drenajsız kayma direnci (cu) üzerinden tahmin edilir. Doğru yaklaşım iki uçtan çözüm denemektir: etüt raporu 2200 ton/m³ öneriyorsa modeli 1500 ve 3000 ile de çözüp duyarlılığı görmek. Bu, yüzeysel görünen ama denetimde mühendislik olgunluğu olarak değerlendirilen bir adımdır.

3. TBDY 2018 ZEMİN SINIFLARININ MODELE YANSIMASI

Türkiye Bina Deprem Yönetmeliği 2018, yerel zemin sınıfını üst 30 metrenin ortalama kayma dalgası hızı V_s,30, SPT N₆₀ değeri ve drenajsız kohezyon c_u üzerinden tanımlar. ZA en iyi (sağlam kaya), ZE en kötü (gevşek, su muhtevası yüksek zeminler) sınıftır. Sınıf seçimi sadece spektrum hesabını değil dolaylı olarak temel davranışını da etkiler:

• ZA - ZB: Sağlam kaya, ayrışmış kaya. k tipik 12000 ton/m³ üstü. Radye neredeyse rijit plak gibi davranır, oturma farkları minimumdur.
• ZC: Çok sıkı kum-çakıl, sert kil. k aralığı 5000-10000. Standart radye davranışı, kontrollü oturma.
• ZD: Orta sıkı kum, sert ve katı killer. k aralığı 1500-4000. Türkiye'nin pek çok ovasında karşılaşılan tipik sınıf — Adapazarı, Düzce, İstanbul Anadolu yakası alüvyon bölgeleri.
• ZE: Gevşek kum, yumuşak kil, organik içerikli zemin. k aralığı 500-1500. Sıvılaşma riski varsa Winkler modeli yetmez; tüm temel kavramı baştan tartışılır.
• ZF: Sahaya özel etüt zorunlu. Standart tablo değerleri kullanılmaz.

Pratik bir uyarı: TBDY 2018 zemin sınıfı sismik bir kavramdır, statik yatak katsayısıyla doğrudan bir denklem ilişkisi yoktur. İki parametre farklı amaçlara hizmet eder. ZD sınıfı bir saha aynı anda yüksek k veren ama düşük taşıma gücüne sahip bir profil çıkarabilir. Sta4CAD'de bu iki bilgiyi ayrı yerlere girersiniz: spektrum tarafına zemin sınıfı, temel tarafına yatak katsayısı ve izin verilen taşıma gücü.

4. HANGİ TEMEL TİPİ NE ZAMAN TERCİH EDİLİR?

Sta4CAD bina modelleme arayüzünde temel sistemi, en alt katın altına ayrı bir katman olarak tanımlanır. Üst yapı bitirilmeden temel boyutlandırmasına geçilmez; çünkü temel girdileri üst yapıdan inen yüke ve seçilen kombinasyonlara bağlıdır. Mimari değişirse temel sıfırdan değerlendirilir.

Hangi temel tipinin seçileceği yapısal değil, geoteknik ve ekonomik karardır:

1. Tekil temel: Sıkı zeminde, düşük katlı ve ayrık yüklü binalarda ekonomik. Türkiye'de 3 katın üstüne çıkıldığında genelde tercih dışı kalır.
2. Mütemadi (sürekli) temel: Kolon hattı boyunca uzanan, bağ kirişiyle birleştirilmiş şerit temel. Orta yüklü 4-5 katlı binalar için yaygın.
3. Radye temel: Bina alanının tamamını kaplayan kalın plak. ZD-ZE sınıfı zeminlerde, yüksek katlı ve bodrumlu binalarda standart. Türk konut sektöründe 6 kat ve üstü için neredeyse her projede radye tercih edilir.
4. Kazıklı temel: Sahaya yakın taşıma gücü yetersizse veya sıvılaşma riski varsa, yükü sert tabakaya taşıyan kazıklarla çözüm. Sta4CAD'de doğrudan tam kazık-zemin etkileşimi modellenmez; eşdeğer yay rijitliğiyle radyenin altına bağlanır. Kazığın eksenel rijitliği k_p = AE/L formülünden çıkarılır.
5. Kazıklı-radye (KPP): Almanca literatürün "kombinierte Pfahl-Plattengründung" dediği yöntem. Yükün bir kısmı radyeden, bir kısmı kazıklardan taşınır. Sta4CAD bunu doğrudan tanımıyla sunmaz, mühendis k değerlerini melez gireceği bir kabul yapar.

Türkiye'de 1999 Marmara depreminden sonra yumuşak alüvyon sahalarda kazıklı-radye çözümlerinin payı belirgin biçimde arttı. Bu projelerde Sta4CAD ile Sta4CAD eğitimi kapsamında öğrenilen yatak katsayısı tanımı genelde ön tasarım için kullanılır; final hesap geoteknik tarafıyla iteratif yapılır.

5. ZEMİN YAPISAL ETKİLEŞİMİ NASIL YORUMLANIR?

Soil-Structure Interaction (SSI), üst yapının zemine ilettiği kuvvetlerle birlikte zeminin esnek tepkisinin model davranışını değiştirmesidir. Sta4CAD'de bu etkileşim radyenin sonlu eleman ağı + yatak yayları kombinasyonuyla yansır. Pratik fark üç bölgede izlenir:

• Kolon dibi momenti: Ankastre kabulüne göre yüzde 15-30 düşer. Sebep, mesnetin elastik olmasıyla yükün kolon dibinde toplanmak yerine radye boyunca dağılması.
• Radye eğilme momenti: Yumuşak zeminde artar (oturma farkı büyük, plak eğilir); sert zeminde plak rijit gibi davranır, sadece kenar bölgesinde belirgin moment çıkar.
• Periyot: Elastik mesnetli bina serbest titreşim periyodu hafif uzar. Spektrum tasarımında etki sınırlıdır ama yüksek katlı binalarda kontrol edilmesi gerekir.

Kavram yanılgısı: "Yatak katsayısı küçük olunca model daha güvenli tarafta kalır." Aksine — k küçükse radye altı momentleri ve donatı talebi artar, üst yapı kolon momentleri düşer. İki cephe ters yönlerde değişir. Bu yüzden "tek sayı" çözümü riskli, iki uç ile karşılaştırma esastır.

Daha kapsamlı SSI analizi gerektiğinde — özellikle dinamik problem, yüksek bina veya kazıklı sistem — Sta4CAD tek başına yetersiz kalır. Bu tür projeler için ETABS eğitimi kapsamında ele alınan zaman tanım alanı çözümleri ya da Plaxis gibi spesifik geoteknik FEM araçları kullanılır. Sta4CAD'in konforlu bölgesi orta ölçekli konut binalarıdır.

6. ÇIKTI YORUMU VE TİPİK İŞ AKIŞI

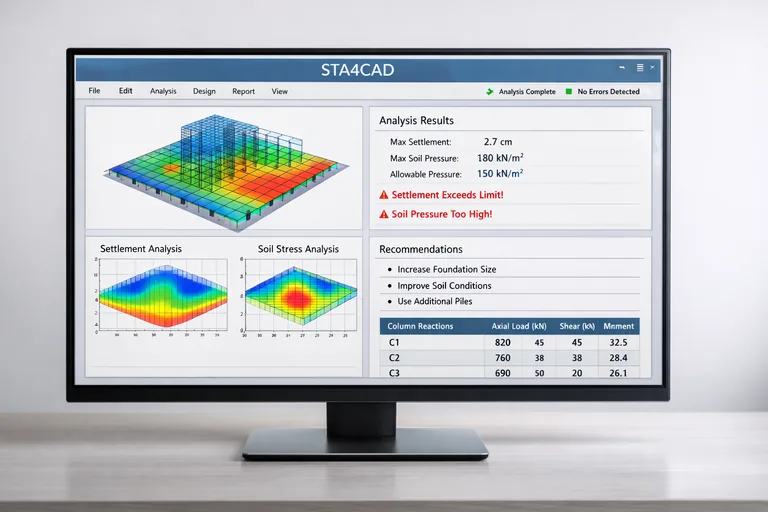

Sta4CAD temel hesabı tamamlandığında elinizde dört temel çıktı olur: temel raporu, donatı raporu, oturma-moment konturları ve uyarı listesi. Hangi sıraya bakacağınız sonucu güvenle kapatmanın anahtarıdır.

Önce uyarı listesine bakılır. Kesit yetersizliği, donatı oranı aşımı, taşıma gücü aşımı ve göreli oturma sınırı ihlali burada görünür. Eğer kırmızı uyarı yoksa raporun ikinci sayfasındaki taşıma gücü kontrolü incelenir: maksimum zemin basıncı izin verilen taşıma gücünün altında kalmalı, ortalama oturma 25 mm civarında olmalı, komşu kolonlar arasındaki farklı oturma L/500 (TS 500 ve TBDY referansı) sınırını aşmamalı.

Tipik bir 7 katlı betonarme bina için iş akışı:

1. AFAD Türkiye Deprem Tehlike Haritası'ndan koordinatla SDS ve SD1 değerleri alınır.
2. Geoteknik etüt raporundan zemin sınıfı (örnek ZD), izin verilen taşıma gücü (qa, örnek 18 t/m²) ve yatak katsayısı (k, örnek 1800 ton/m³) okunur.
3. Sta4CAD'de kat-kolon-kiriş-perde-döşeme modeli kurulur, düşey ve deprem yükleri girilir.
4. Statik + deprem ön analizi koşulur, kat ötelemeleri kontrol edilir. Sınırı aşan kat varsa perde eklenir veya kolon kesiti büyütülür; bu adım temele inilmeden geçilir.
5. Üst yapı kabul edildiğinde radye temel tanımlanır, kalınlık ön tahmin olarak kısa açıklığın 1/8'i alınır.
6. Yatak katsayısı 1800 ile çözüm; aynı modeli 1500 ve 2500 ile tekrar çözüp duyarlılık görülür.
7. Taşıma gücü aşımı varsa konsol uzantısı veya radye kalınlığı revize edilir.
8. Donatı raporu uygulanabilir çap-aralık kombinasyonuna çevrilir; örneğin 18 cm²/m alt donatı için Φ16/15 ya da Φ18/20 alternatifleri imalat kolaylığına göre seçilir.

Bu sırada en sık atlanan adım altıncısı — duyarlılık çalışması. Etüt raporu tek bir k değeri verdiği için pek çok mühendis çözümü o sayıyla kapatır. Oysa zeminin gerçek davranışı belirsizlik içerir; raporun sayısı bir nokta tahminidir, mühendislik yorumu o noktanın etrafında ne kadar oynama olduğunu bilmektir.

7. SIK YAPILAN HATALAR

Sta4CAD ile temel modellemede tekrar tekrar görülen birkaç pratik hata:

• Etüt raporu olmadan kaba k girmek: Tablodan rastgele 3000 ton/m³ yazıp geçmek, raporun ilk sayfasındaki tüm sonuçları şüpheli kılar. Etüt olmadığında en kötü senaryoyu kabul etmek daha sağduyulu.
• Radye kalınlığını az tutmak: Hesap geçiyor diye 40 cm radye seçmek, plak rijitliğini düşürür; oturma farkları büyür, çatlak kontrolü zorlaşır.
• Üst yapı bitmeden temele inmek: Mimari revize geldiğinde tüm temel hesabı baştan yapılır. İş sırasını şaşırtmak proje süresinin başlıca kaynağıdır.
• Konsol uzantısını ihmal etmek: Kenar kolonlar dış sınırla aynı hizada bırakılırsa zemin basıncı orada zirve yapar, taşıma gücü aşılır. Tipik 1-1.5 m konsol uzantısı gerçek davranışı dağıtır.
• Ankastre çözümle yetinmek: Üst yapı kontrolünü ankastre mesnetle yapıp "zaten temel ayrı çözülür" demek, gerçek SSI etkilerini görünmez kılar. Hızlı sonuç değil, doğru sonuç esastır.
• Donatı raporunu birebir uygulamak: Programın verdiği örnek çap-aralık kombinasyonu imalat kolaylığı düşünülmeden seçilebilir; mühendis bunu kontrol etmeden geçerse şantiyede revizyon çıkar.

Sta4CAD'in Türk piyasasındaki gücü hızında ve TBDY ile birebir uyumlu kombinasyon üretmesinde. Sınırı ise mühendisin verdiği girdinin doğruluğunda. Yatak katsayısını yorumlamak, zemin sınıfını doğru atamak ve çıktı raporlarını eleştirel okumak — bu üç katmanın hepsi mühendisin sorumluluğunda kalır. Program hesaplar, kararı veren her zaman yapısal mühendis.
