ÜST YÜZEY İŞLEMLERİ EĞİTİMİ

Tuzla'da bir alt-tedarikçi atölyesinde gördüğüm sahne şuydu: aynı malzemeden, aynı CNC tezgahında işlenmiş iki parça yan yana. Biri otomotiv ana sanayiye gidecek, diğeri beyaz eşya yan sanayisine. Ölçü tamam, tolerans tamam — fakat birinin yüzeyi 12 saatlik tuz testinden çıkmış, parlak; öteki yarım gün içinde lekelenmiş. Aradaki fark işleme değil, sonrasında neyin yapıldığıydı. Üst yüzey işlemleri, parçanın sahaya çıktıktan sonraki ömrünü belirleyen aşamadır; çoğu kez tasarımdan daha kritik.

Bu yazıda metal üst yüzey işlemlerini — parlatma, kumlama, eloksal, elektrokaplama, fosfatlama, ısıl işlem ve korozyon koruma yöntemlerini — uygulama parametreleri, ISO standart sınırları ve Türk sanayisindeki gerçek tedarikçi gereksinimleri üzerinden ele alıyoruz. Konuyu mühendislik tasarım tarafıyla da bağlamak isterseniz SolidWorks eğitimi içinde parça çizimi ile yüzey toleransı arasındaki ilişki ayrıca işleniyor.

Üst Yüzey İşlemi Neden Yapılır?

Bir parçanın yüzeyi, dış dünyayla temas eden tek sınırdır. Çelikten alüminyuma, pirinçten döküm magnezyuma kadar her malzeme havadaki nem, oksijen, klor, sülfür ve mekanik aşınmaya farklı tepki verir. Üst yüzey işlemi bu sınırı yeniden tasarlamak demektir. Hedef üç başlık altında toplanır: korozyon koruma, aşınma direnci ve estetik.

Türkiye'deki otomotiv ana sanayi tedarikçi kalite şartnamelerine bakıldığında bu üç başlık genellikle birlikte talep edilir. Örneğin bir gövde sac parçası elektroforetik kataforez kaplama + fosfatlama + boya katmanlarından geçer; toplam korozyon ömrü 1000 saatten fazla tuz püskürtme testine dayanmak zorundadır. Beyaz eşya yan sanayisinde de aynı mantık geçerli: çamaşır makinesi tamburu için 240 saat, dış panel için 720 saat üzeri TS-EN ISO 9227 dayanımı beklenir.

Üst yüzey işlemi seçerken üç soruyu beraber sormak gerekir: malzeme ne, çalışma ortamı ne, ekonomik ömür hedefi ne? Bu üç soruya cevap vermeden yöntem seçimi yapmak parça başına maliyetin iki katına çıkması demektir.

Parlatma ve Kumlama Hangi Amaçla Kullanılır?

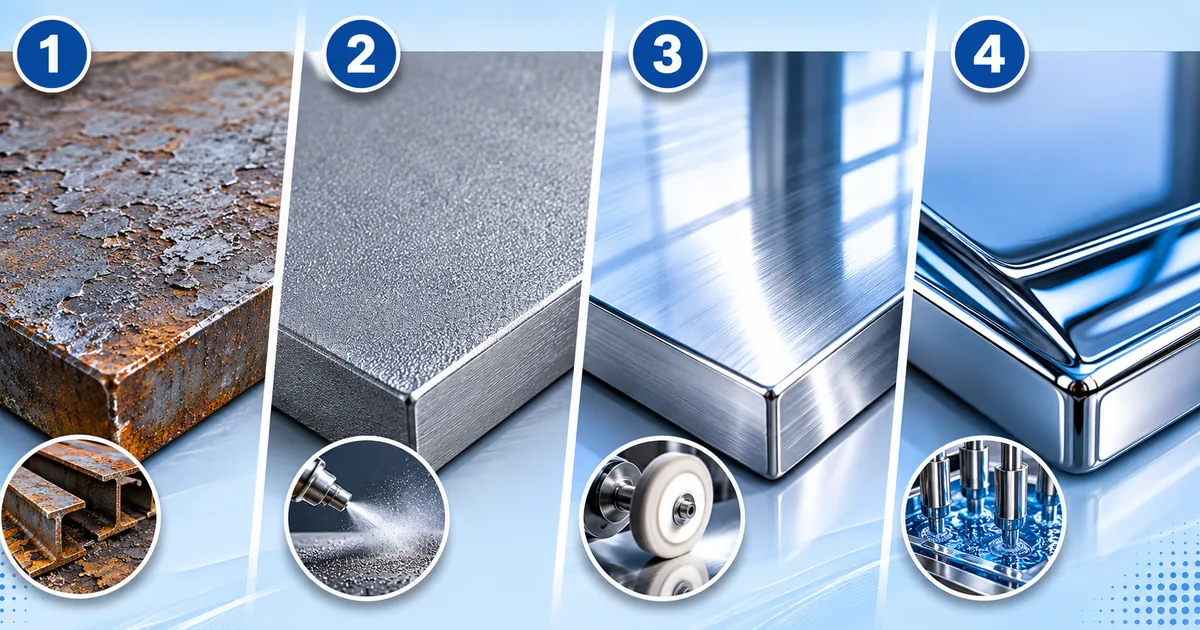

Hiçbir kimyasal veya elektrokimyasal işlem, yüzey ön hazırlığı olmadan başarıya ulaşmaz. Bir parça galvanizleme banyosuna girmeden önce yağdan, oksitten ve mikro çapaklardan arındırılmış olmalı; aksi halde kaplama tutmaz, "pul pul" dökülür. Mekanik yüzey hazırlığı bu temizliği sağlar.

• Parlatma (polishing): Aşamalı taşlama keçeleri ve parlatma pastalarıyla yüzey pürüzlülüğünü Ra 0.05-0.4 μm bandına düşürür. Paslanmaz çelik mutfak ekipmanlarında, tıbbi cihazlarda, dekoratif pirinç parçalarda standart.
• Kumlama (sandblasting): 0.2-1.2 mm tane çapında alümina, cam küre veya çelik bilye ile yüzeye 6-8 bar basınçla püskürtme. Yapışmayı artırır, boya öncesi en yaygın ön hazırlık. Yüzey pürüzlülüğü Ra 3-6 μm arasına çıkar.
• Tumbling (vibrasyonlu çapaklama): Küçük döküm parçaların seramik chip dolu titreşimli kazanda 2-4 saat döndürülmesi. Toplu işlem için ekonomik.
• Elektropolisaj: Elektrokimyasal yöntemle yüzey pürüzlülüğünü Ra 0.05 μm altına indirir. Gıda ve ilaç sektöründe paslanmaz çelik için yaygın.

Türk metal sanayisinde Gebze, Çerkezköy, İkitelli ve Bursa OSB bölgelerinde irili ufaklı yüzlerce kumlama atölyesi bulunur. Küçük seri üretimde manuel kabin kumlama, otomotiv yan sanayide turbo-blast otomatik sistemler tercih edilir.

Eloksal: Alüminyumun Kendi Oksidi

Eloksal (eloksalleme, anodizing) diğer kaplama yöntemlerinden ayrılır çünkü yüzeye bir şey eklemez — alüminyumun kendi yüzeyini kontrollü oksitleyerek dönüştürür. Sonuç: parça hâlâ alüminyum, ama dış zarf artık alüminyum oksit (Al2O3). Bu zarf, alüminyumun sertliğinin yaklaşık üç katı, korozyon direnci ise işlenmemiş halinden onlarca kat fazla.

Standart sülfürik asit eloksali (GS yöntemi) için parametreler:

• Banyo: %15-20 H2SO4 sülfürik asit çözeltisi
• Voltaj: 12-20 V doğru akım
• Akım yoğunluğu: 1.5-2 A/dm²
• Sıcaklık: 18-22 °C (dekoratif), -5 ile +5 °C (sert eloksal)
• Süre: 30-60 dakika (kalınlığa göre)

Kalınlık seçimi uygulamaya bağlıdır. İç mekan dekoratif parçalar için 5-10 μm yeterlidir; dış cephe alüminyum profillerde 15-20 μm, deniz kenarı ve endüstriyel ortamlarda 25 μm üstü tercih edilir. Sert eloksal (Hardcoat) ise 25-100 μm arasına çıkar ve Rockwell C 60-65 sertlik değerine ulaşır — bu seviyeyi hidrolik silindir gömleği veya pnömatik piston aşınma yüzeyleri için tercih ederiz.

Eloksal yapısının en güzel yanı renklendirme imkanı: oluşan oksit gözenekleri organik veya inorganik boyalarla doldurulur, sonra kaynama sıcaklığındaki saf suda mühürlenir (sealing). Türkiye'de İstanbul Tuzla, Kocaeli Gebze ve Bursa Nilüfer'de pek çok eloksal tesisi mimari profil sektörüne hizmet veriyor — Türk pencere doğrama pazarı dünyada hatırı sayılır bir hacme sahip ve neredeyse tamamı eloksallı alüminyum profille çalışıyor. Konunun teknik arkaplanı için Vikipedi eloksal sayfası iyi bir giriş noktası.

Hangi Elektrokaplama Hangi Kalınlıkta Yapılır?

Elektrokaplama (galvanik kaplama), bir metalin elektrolitik banyo içinde başka bir metalin yüzeyine elektrik akımıyla biriktirilmesidir. Türü, kullanılan kaplama metaline göre adlandırılır: çinko (galvanizleme), nikel, krom, bakır, kalay, gümüş, altın. Her birinin amacı, parametresi ve kalınlık aralığı farklı.

1. Çinko kaplama (galvanizleme): ISO 2081 kapsamında. Demir/çelik üzerine sakrifisyel koruma sağlar; çinko, çelikten önce oksitlenir. Asit banyo 40-60 °C, alkali siyanürsüz banyo oda sıcaklığı. Standart kalınlık 8-25 μm, kritik uygulamalarda 14 μm minimum yerel kalınlık önerilir. M20 altı dişli parçalarda en az 10 μm.
2. Nikel kaplama: ISO 1456 kapsamında. Dekoratif parlak nikel veya teknik nikel olarak ikiye ayrılır. Watts banyosu standart: nikel sülfat + nikel klorür + borik asit, 45-65 °C, pH 3.5-4.5. Kalınlık 5-40 μm.
3. Krom kaplama: İki tür: dekoratif krom (nikel üstüne 0.25-1 μm) ve sert krom (doğrudan çelik üstüne 50-500 μm). Sert krom hidrolik piston, kalıp ve baskı silindirlerinde aşınma direnci için.
4. Kalay kaplama: Gıda teması güvenli olduğu için konserve kutusu ve elektronik bağlantı elemanlarında. 2-15 μm.
5. Çinko-Nikel alaşımı: Otomotiv sanayide kritik fastener'larda standart hale geldi. Saf çinkonun 4-6 katı korozyon dayanımı. Banyo 20-40 °C, akım yoğunluğu 2-5 A/dm².

Türk otomotiv ana sanayisinde (Kocaeli, Bursa, Sakarya, İzmit üretim bölgeleri) tedarikçi onay listesinde elektrokaplama tesisleri ayrı ayrı sertifikalandırılır. IATF 16949 ve ana sanayinin kendi malzeme spesifikasyonları sıkı izlenir.

Fosfatlama ve Boya Ön Hazırlık

Fosfatlama, çelik yüzeyde mikro-kristal yapılı çinko fosfat veya demir fosfat tabakası oluşturmaktır. Yüzeyi gözenekli ve boyaya tutunmaya hazır hale getirir. Tek başına korozyon koruma için yeterli değildir, ama sonrasında uygulanacak boya veya katoforez katmanı ile birlikte uzun ömürlü bir sistem oluşturur.

Üç temel tip vardır:

• Demir fosfat: 50-60 °C, hafif kullanım, 0.3-1 g/m² tabaka ağırlığı. Otomotiv olmayan beyaz eşya ve mobilya sektöründe yaygın.
• Çinko fosfat: 55-65 °C, orta-ağır kullanım, 1.5-4 g/m² tabaka. Otomotiv gövde sacında standart.
• Mangan fosfat: 90-95 °C, ağır kullanım, 5-30 g/m². Tabanca namlusu, motor parçaları, dişli yüzeyleri.

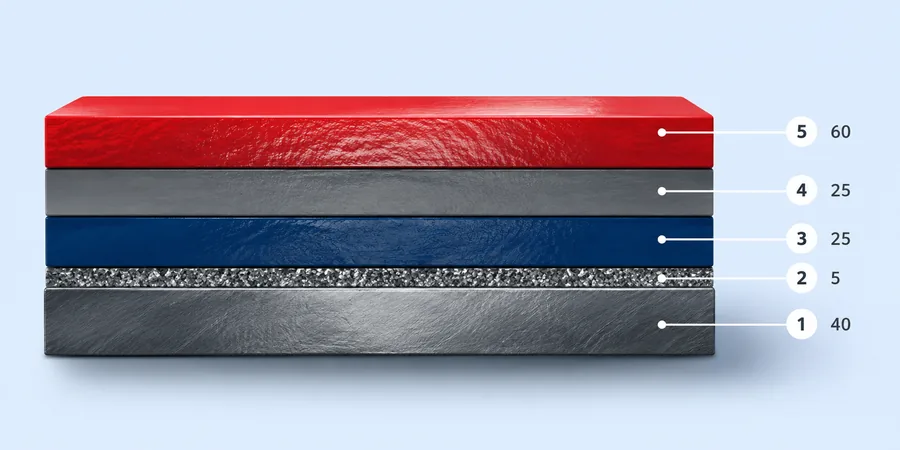

Sonrasında uygulanan boya sistemi de katmanlıdır: kataforez (KTL) astar 18-25 μm, sonra primer 30-40 μm, sonra son kat boya 40-60 μm. Otomotiv için tipik toplam boya kalınlığı 100-130 μm bandındadır. Bu sistemin doğru tasarlanması için boyanacak parçanın geometrik tasarımının da uygun olması gerekir; iç köşelerde boyanın akmaması, gaz cebi oluşmaması için karmaşık parçalar üzerinde simülasyon çalışmaları gerekir. ANSYS eğitimi kapsamında bu tür akışkanlar-yüzey etkileşim analizleri ayrıca işleniyor.

Isıl İşlem ile Yüzey Sertleştirme

Bazı uygulamalarda parçanın yüzeyini sertleştirip içini tok bırakmak isteriz: çekirdeği darbe alırken yüzeyi aşınmaya direnmeli. Bu, tüm parçayı sertleştirmekten farklıdır ve yüzey ısıl işlemi olarak bilinir.

• Sementasyon (karbonitrasyon): Düşük karbonlu çeliği 900-950 °C'de karbonca zengin ortama sokup yüzeye karbon difüze etmek. Sonra suverirme ile yüzey sertleşir. 0.5-2 mm derinlikte sertleşme.
• Nitrürasyon: 500-550 °C'de amonyak ortamı veya iyon nitrür. 0.2-0.6 mm sert tabaka, distorsiyon az. Kalıp ve enjeksiyon vidaları için ideal.
• İndüksiyon sertleştirme: Yüksek frekans elektromanyetik alan ile lokal ısıtma + ani su verme. Mil yatak yüzeyleri, dişli dişleri için yaygın. Sert tabaka 1-5 mm.
• Alev sertleştirme: Oksi-asetilen aleviyle lokal ısıtma. Büyük parçaların belirli bölgeleri için.

Sertlik ölçümü Vickers (HV) veya Rockwell C (HRC) skalalarında yapılır. Yüzey sertlikleri sementasyonda 58-62 HRC, nitrürasyonda 65-72 HRC bandındadır. Türkiye'de takım çeliği ve dişli üretiminde yüzey ısıl işleminin önemi MEB metal teknolojileri müfredatında "Metalurji ve Malzeme Bilgisi" dersinde işlenir; meslek liseleri ve teknik üniversitelerin makine mühendisliği bölümlerinde uygulamalı laboratuvarlarda gösterilir.

Korozyon Dayanımı Nasıl Ölçülür?

Bir yüzey işleminin başarısı tek bir testle ölçülür: tuz püskürtme (salt spray) testi. Standardı TS-EN ISO 9227. Test odasında %5 NaCl çözeltisi 35 °C'de sürekli püskürtülür; numune yüzeyinde belirgin korozyon başlayana kadar geçen saat raporlanır.

Tipik dayanım hedefleri yöntem ve uygulama bazında:

• Saf çinko 8 μm kaplama: 96 saat (4 gün) — beyaz pas başlangıcı
• Çinko 12 μm + sarı pasivasyon: 240 saat — kırmızı pas başlangıcı
• Çinko-nikel 8-10 μm: 720 saat (30 gün)
• Dekoratif nikel-krom kaplama: 24-96 saat (kalınlığa ve dış katmana göre)
• Sert eloksal 50 μm mühürlenmiş: 1000 saat üstü
• Otomotiv katoforez + fosfat + boya: 1000 saat üstü (panel testi)
• Sıcak daldırma galvaniz 75 μm: 5000 saat üstü

Pratikte bir tedarikçi bir parça için test raporunu üretirken iki konuya dikkat eder: birincisi numune sayısı (genelde 3-5 paralel parça), ikincisi kontrol noktaları (kenarlar, çentik dipleri, kaynak bölgeleri). Test sonucu sadece yüzey kalınlığını değil, mühürlenme kalitesini, pasivasyonun homojenliğini ve mikro çatlak olup olmadığını da gösterir.

Türk Sanayisinde Yüzey İşleme Coğrafyası

Türkiye'de yüzey işleme sanayi belirli bölgelerde kümelenmiştir; bu kümelenme tedarik zinciri, atık su arıtma altyapısı ve teknik personel havuzu üzerinden şekillenir.

• İstanbul Tuzla ve Pendik: Otomotiv yan sanayi, denizcilik ekipmanı, eloksal ve elektrokaplama tesislerinin yoğun olduğu bölge. Atık su arıtma tesisleri OSB bazında ortak.
• Kocaeli Gebze ve Dilovası: Boya ve katoforez tesisleri, otomotiv ana sanayiye yakınlık.
• Tekirdağ Çerkezköy ve Çorlu: Tekstil makine ekipmanı, beyaz eşya yan sanayi için galvanizleme.
• Bursa Nilüfer ve İnegöl: Otomotiv ve mobilya sektörü için yüzey işleme.
• Konya, Kayseri, Gaziantep OSB: Mobilya, mutfak ekipmanı ve tarım makineleri için galvanizleme.
• İzmir Atatürk OSB ve Kemalpaşa: Beyaz eşya ana sanayi tedarik zinciri.

Yüzey işleme tesisleri çevre mevzuatı bakımından "yüksek kirletici" sınıfta. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı'nın atık su deşarj standartları (Su Kirliliği Kontrolü Yönetmeliği) tesislerin yatırım maliyetinin önemli bir kalemini oluşturuyor. Yeni kurulan tesislerde sıfır deşarj, su geri kazanım ve ağır metal geri dönüşüm sistemleri standart hale geliyor.

Sektörün insan kaynağı ihtiyacı çoğunlukla meslek lisesi ve meslek yüksek okulu çıkışlı teknisyenlerle karşılanıyor. MEB Metal Teknolojisi alanı kapsamında "Yüzey Kaplama" modülü, kimya teknolojisi alanında "Elektrokimya" modülü teorik temelin verildiği yerler. Uygulamada ise tesis içi eğitim büyük rol oynuyor; her tesisin kendi banyo karışım reçetesi, akım programı ve mühürleme protokolü var.

Sık Sorulan Sorular

Eloksal ile elektrokaplama arasındaki fark nedir?

Eloksal bir kaplama eklemez — alüminyumun kendi yüzeyini elektrokimyasal olarak oksitleyerek dönüştürür. Sonuç tabaka alüminyum oksit (Al2O3) yapısındadır. Elektrokaplama ise yüzeye dışarıdan farklı bir metal (çinko, nikel, krom, bakır) biriktirir. Eloksal sadece alüminyum, titanyum, magnezyum ve tantal gibi vana metallerine uygulanır; elektrokaplama çelik dahil çoğu iletken metale uygulanabilir.

Bir alüminyum profili dış cephede kullanacaksam kaç mikron eloksal yeterli?

İç mekan için 5-10 μm yeterli olur. Dış cephede yağmur ve UV maruziyeti varsa 15-20 μm önerilir. Deniz kenarı veya endüstriyel hava kirliliği olan bölgelerde 25 μm üstü daha güvenli. Bu kalınlıklar TS-EN 12373 ve QUALANOD spesifikasyonlarında tanımlıdır; mimari pencere doğramalarında "Class 20" yani 20 μm yaygın referanstır.

Çinko kaplama mı çinko-nikel kaplama mı tercih edilmeli?

Korozyon dayanım hedefi 240 saat altındaysa ve maliyet kritikse saf çinko kaplama yeterli. Otomotiv fastener'ları gibi 720 saat üstü dayanım istenen yerlerde çinko-nikel alaşımı (yaklaşık %12-15 nikel içerir) tercih edilir. Maliyet saf çinkonun iki-üç katı, ama korozyon dayanımı 4-6 katı. Yüksek sıcaklık yaşlandırması sonrası bile dayanımı korur.

Fosfatlamadan sonra mutlaka boya gerekli mi?

Çoğu uygulamada evet. Demir fosfat tek başına çok zayıf koruma sağlar — pratikte sadece geçici depolama veya kuru ortam içindir. Çinko fosfat tek başına da yetersiz. Mangan fosfat istisnadır: ağır yük dişli yüzeylerinde yağ emiciliği ve sürtünme azaltma için tek başına fonksiyon görür. Diğer tüm fosfat işlemleri boya, KTL veya pas önleyici yağ ile birlikte tamamlanır.

Sert krom kaplama hâlâ kullanılıyor mu, çevresel sınırlamalar nedir?

Sert krom kaplama Cr(VI) yani altı değerlikli krom içeren banyolarla yapılıyordu ve REACH yönetmeliği kapsamında AB'de kısıtlamalar var. Türkiye'de de Kimyasalların Kaydı, Değerlendirilmesi, İzni ve Kısıtlanması (KKDİK) yönetmeliği benzer kısıtlamalar getiriyor. Alternatif olarak Cr(III) bazlı kaplamalar ve termal sprey kaplamalar (HVOF tungsten karbür) sert krom yerine geçiyor. Mevcut tesisler izin süreciyle çalışıyor; yeni yatırımlar genelde alternatif yöntemlere yöneliyor.

Tuz püskürtme testi gerçek ömrü ne kadar yansıtır?

Doğrudan korelasyon yok; test sıralama (ranking) testidir. 240 saatlik bir parça doğada 240 saat değil, ortalama 3-5 yıl dayanır — ama 1000 saatlik bir parça mutlaka daha uzun ömürlüdür. Doğru yorum şu: test farklı kaplama tipleri ve kalınlıkları arasında kıyaslama için kullanılır, mutlak ömür tahmini için ek saha verisi gerekir. Otomotiv ana sanayi bu nedenle saha şartlandırma testleri (cyclic corrosion test, CCT) de uygular.

Yüzey işleme tesisi açmak isteyen biri hangi izinleri alır?

Türkiye'de yüzey işleme tesisi Çevre İzin ve Lisans Yönetmeliği'ne göre "kategori 1" yani yüksek riskli grupta. Çevre İzin ve Lisansı, GSM (Gayrisıhhi Müessese) ruhsatı, OSB içiyse OSB onayı, atık su arıtma sistemi onayı, tehlikeli atık taşıma sözleşmesi (UATF), iş sağlığı ve güvenliği uzman ataması gerekir. Yatırım planlamada izin sürecini 6-12 ay olarak hesaplamak gerçekçidir.

Üst yüzey işlemleri konusunda ustalaşmak için tek başına teorik bilgi yeterli değil — tesis ziyareti, banyo karışım gözlemi, gerçek tuz testi parçalarına bakmak yıllar içinde oturan bir sezgi gerektirir. Bir mühendis için en değerli yatırım, kendi tasarladığı parçanın yüzey işleme tesisine girip çıkışını görmektir; o tek deneyim, kitaplarda yüz sayfa okumakla aktarılamayacak bir bağlam kazandırır. Almanca terminoloji ve standartlar için de.wikipedia Oberflächentechnik sayfası teknik referans olarak yararlı.
