AUTOCAD PROGRAMI NEDİR?

Aynı CAD dosyası, sabah bir mimarın elinde apartman zemin planı, öğleden sonra bir makine mühendisinin masasında parça teknik resmi, akşam belediye haritalama biriminde parsel paftası olarak açılabiliyor. AutoCAD'in kırk yıllık sürüm tarihinden çok, onu bu kadar farklı masada açık tutan şey ne işe yaradığı ve hangi sektörlerde neyi karşıladığı.

Bu yazı arayüzün ne olduğunu, hangi komutların neye yaradığını ve sektör bazında ne tür çizimlerin üretildiğini somut olarak ele alıyor. Ürünün üretici tarafından yayımlanan özellik listesi Autodesk AutoCAD ürün sayfası üzerinden takip edilebilir; aşağıda anlatılanların büyük çoğunluğu sürümden bağımsız, AutoCAD'in son on yılı boyunca aynı kalan davranışlardır.

Tam Olarak Ne İşe Yarar?

AutoCAD özünde bir bilgisayar destekli teknik çizim ve modelleme yazılımı. Pratik karşılığı şu: ekranda gördüğünüz bir duvarın yalnızca grafik bir görüntüsü değil, gerçek metrik karşılığı (örneğin 4200 mm) saklanır. Bu yüzden çizdiğiniz şey ölçeklenebilir, ölçülebilir, revize edilebilir bir kayda dönüşür — kağıt-kalem çiziminin asla başaramayacağı bir şey.

Yazılımın günlük üretimde karşıladığı işler birkaç başlığa ayrılır:

• 2D teknik çizim üretimi (plan, kesit, görünüş, detay)
• 3D katı, yüzey ve mesh modelleme
• Ölçü, etiket, malzeme listesi ve antet bilgisi eklenmiş pafta hazırlama
• PDF, DWF veya plotter çıktısına hazır baskı düzeni oluşturma
• Diğer disiplinlerle dosya paylaşımı için DWG ve DXF veri alışverişi
• Eski tarama (raster) paftaları vektörleştirip dijitalleştirme

Bütün bunlar tek bir genel CAD çekirdeği üzerine kuruludur; ancak Autodesk yıllar içinde Architecture, Mechanical, Electrical, MEP, Civil 3D, Plant 3D, Map 3D gibi sektör araç setlerini aynı abonelik altında bir araya getirdi. Mimari ofis duvarı doğrudan parametrik bir nesne olarak çizilirken, makine atölyesi standart cıvata kütüphanesinden parça seçer, elektrikçi IEC sembolüyle şema yazar — hepsi DWG ekosistemi içinde kalır.

Arayüz Hangi Bölümlerden Oluşur?

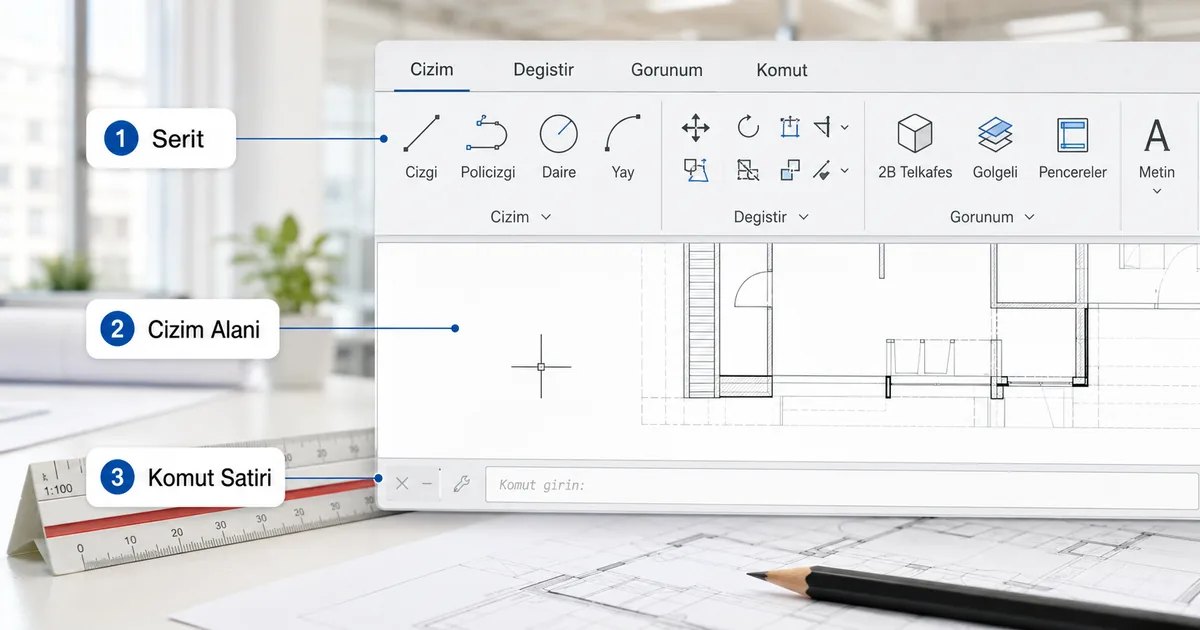

İlk açılışta üç bölge gözünüze çarpar. Üstte Şerit (Ribbon) sekmeleri yer alır: Çiz, Değiştir, Açıklama, Parametrik, Görünüm, Yönetim, Çıktı. Ortada büyük çizim alanı bulunur; klasik kullanıcıların çoğu siyah zemini tercih eder çünkü uzun seanslarda göz daha az yorulur. En altta gördüğünüz komut satırı, programın asıl gücüdür.

Komut satırı şeritten ikon arayarak çalışmak yerine klavyeden iki-üç harf yazıp Enter'a basarak komutları çağırmanızı sağlar. L + Enter çizgi komutunu, C + Enter daire komutunu çağırır. Türkiye'deki mimari ve mühendislik bürolarında deneyimli operatörlerin neredeyse istisnasız tercihi budur: el klavyede, göz çizim alanında. Şerit, yıllarca farklı yazılım kullanmış bir operatöre yavaş gelir.

Çizim alanının kenarında Properties (Özellikler), Layer Properties (Katman Özellikleri), DesignCenter, Tool Palettes gibi panel pencereleri bulunur. Properties paneli seçili nesnenin tüm metaverisini gösterir — bir çizginin uzunluğu, açısı, hangi katmanda olduğu, hangi çizgi tipinde çizildiği, kalınlığı, renk değeri — ve her birini doğrudan oradan değiştirebilirsiniz. Bu çift yönlü kontrol AutoCAD'i basit bir çizim yazılımından ayıran şeydir.

Alt kenarda ORTHO (F8), POLAR (F10), OSNAP (F3), GRID (F7), DYN (F12) kısayollarıyla açılıp kapanan yardımcı kipler var. Uç noktaya yapışma (Endpoint snap) kapalıyken çizilen bir duvar köşesi, yakınlaştırınca yarım milimetrelik açıklıkla biten bir hata olarak çıkar; OSNAP'ı doğru kullanmak ofiste bir paftayı revize edilebilir kılan ya da kılmayan ayrımdır.

Temel Çizim ve Düzenleme Komutları

Yeni başlayan biri için ilk hafta dört-beş çizim ve altı-yedi düzenleme komutu üzerine kuruludur. Her birinin klavye kısayolu vardır; deneyimli kullanıcı uzun adıyla değil kısayolla çağırır.

• LINE (L) — iki nokta arası düz çizgi
• POLYLINE (PL) — bağlı çoklu çizgi, tek nesne
• CIRCLE (C) — merkez + yarıçap ya da üç nokta
• RECTANGLE (REC) — köşeden köşeye dikdörtgen
• ARC (A) — üç nokta, başlangıç-merkez-bitiş varyantları
• HATCH (H) — kapalı bir bölgeyi tarama desenleriyle doldurur

Düzenleme tarafında en sık kullanılanlar tek tabloda görünür:

Mimari bir projede revizyon sayısı çoğu zaman ilk çiziminkinden fazla olur; bu yüzden gerçek üretim hızı düzenleme komutlarına ne kadar hakim olunduğuna bağlıdır. Türkiye'deki ofislerin büyük bölümünde bir operatörün ilk üç ayında sınandığı yer ölçü atması değil, FILLET R=0 ile köşe birleştirmesini ya da OFFSET zincirini sezgisel kullanabilmesidir.

Katman, Blok, Ölçü

Düzgün bir AutoCAD dosyasını acemi dosyadan ayıran üç işaret var: katman düzeni, blok kullanımı ve ölçü stili tutarlılığı.

Katman (LAYER) komutu çizimi mantıksal gruplara böler — duvar, kapı, pencere, mobilya, akslar, ölçüler, yazılar. Her katmana renk, çizgi tipi ve kalınlık atanır. Mimari ofisler için tipik düzen şöyle görünür:

• A-DUVAR — kırmızı, Continuous, 0.50 mm
• A-KAPI-PENCERE — sarı, Continuous
• A-MOBILYA — gri (8), Continuous, ince
• A-AKS — kırmızı, Center çizgi tipi
• A-OLCU — yeşil, ölçü standardı
• A-YAZI — siyah/beyaz, başlık ve etiket
• A-KOT — magenta, Continuous

Blok (BLOCK), çizimi yeniden kullanılabilir nesne paketleri hâline getirir. Bir kapı, bir lavabo, bir pencere açılışı bir kez çizilip blok yapıldıktan sonra çizim boyunca tekrar tekrar yerleştirilebilir; tek bir bloğu değiştirdiğinizde paftadaki tüm kopyaları aynı anda güncellenir. Türk mimari ofislerinin çoğunda dolaşan ortak bir blok kütüphanesi vardır — kapı, pencere, sıhhi tesisat, mutfak modülü, mobilya — ve operatörün ilk öğrendiği şeylerden biri bu kütüphaneye nasıl erişeceğidir.

Ölçü (DIMENSION) komutları (DLI, DAL, DCO, DRA, DAN) DIMSTYLE penceresinden ayarlanan stil tanımına bağlı çalışır. Mimari planda 2.5 mm yazı yüksekliği ve santimetre cinsinden 2 ondalık tipiktir; mekanik atölye çiziminde milimetre ve 1 ondalık yeterlidir. Aynı dosyada birden çok stil tutulur — "1-50 plan" ve "1-10 detay" gibi.

DWG ile DXF Arasında Fark Nedir?

AutoCAD'in doğal dosya uzantısı .dwg. Bu kapalı ikili (binary) bir format; geometri, katmanlar, bloklar, ölçü stilleri, görünümler tek dosyada tutulur. .dxf ise metin tabanlı, açık bir format — programlar arası veri alışverişi için tasarlandı.

Sahada DWG'nin önemi şu: bir mimari büro projesini AutoCAD'de hazırlayıp inşaat firmasına, statik ofise, mekanik tesisat tasarımcısına, belediye proje birimine aynı dosyayı gönderir. Hepsi farklı yazılım kullanıyor olabilir ama hemen hepsi DWG açabilir — bu da DWG'yi yapı sektörünün ortak dili yapar. Açık kaynak araçlar (LibreCAD, FreeCAD, QCAD) ya da diğer ticari paketler de DWG/DXF üzerinden iletişim kurar.

Sürüm uyumluluğu sahada en çok kafa karıştıran konudur: yeni sürümle kaydedilmiş DWG, eski sürümde doğrudan açılmaz. Pratik çözüm SAVEAS ile alttaki sürüm formatına kaydetmek (yaygın seçim AutoCAD 2013 DWG, geniş uyumluluk için). Üçüncü taraf bir yazılıma aktarım yapacaksanız ek olarak DXF göndermek en güvenli seçenektir.

Sektörel Kullanım Alanları

AutoCAD'in dayanıklılığı esnekliğinden gelir; aynı çekirdek üzerinde farklı sektörlerin tamamen farklı iş akışları kurulur.

Mimari ve İç Mimarlık

Türkiye'de mimarlık fakültelerinin neredeyse tamamında CAD dersinin temelini AutoCAD oluşturur; MEB onaylı meslek liselerinde de teknik resim derslerinin pratik kısmı AutoCAD üzerinden yürütülür. Mimari büroda günlük üretim zemin planı, kat planı, kesit, görünüş, vaziyet planı, detay paftası ve ruhsat dosyasıdır. İç mimarlar mobilya yerleşimi, asma tavan planı, döşeme deseni, aydınlatma planı için kullanır. Hacim çalışması ve hızlı 3D sunum için pek çok büro AutoCAD'de başlayıp SketchUp eğitimi sonrası kütle modellemeye geçer, render için Twinmotion veya Enscape'e bağlanır.

İnşaat ve Statik

Statik ofisler kalıp planı, donatı paftası, kesit ve detay paftalarını AutoCAD'de hazırlar. Türkiye'de yapı denetim sistemine sunulan ruhsat eki çizimlerin büyük bölümü hâlâ DWG formatındadır; SAP2000 veya ETABS gibi analiz yazılımlarından gelen donatı listesi AutoCAD'de paftaya işlenir. Büyük müteahhitlerin şantiye ofislerinde her zaman bir CAD operatörü vardır — saha revizyonları, as-built çizimleri, hakediş ekleri burada üretilir.

Makine ve İmalat

Mekanik atölyelerde AutoCAD esas olarak 2D teknik resim katmanında devrede: parça resmi, montaj resmi, malzeme listesi (BOM). Parametrik 3D katı modelleme genelde SolidWorks veya Inventor'da yapılır, son teknik resim çıktısı DWG olarak verilir. Otomotiv yan sanayisinin yoğun olduğu Bursa Demirtaş OSB, Kocaeli, Gebze gibi havzalarda — özellikle ana sanayiye parça üreten KOBİ ölçekli atölyelerde — AutoCAD hâlâ standart 2D çıktı aracıdır. Daha güçlü parametrik özellik ağacı, montaj ve FEA isteyen ekiplerin geçtiği nokta SolidWorks eğitimi üzerinden parametrik modellemedir.

Elektrik ve Tesisat

Elektrik tesisat projeleri, prize-aydınlatma planları, pano şemaları, kuvvetli akım dağıtımı AutoCAD'de hazırlanır. AutoCAD Electrical araç seti IEC, JIC, AS standartlarındaki sembol kütüphaneleriyle tel numaralandırma ve terminal şemasını otomatikleştirir. MEP tarafında havalandırma kanal güzergahları, su tesisatı, doğalgaz dağıtımı yine DWG'de işlenir; mimari plan altlık olarak alınır, mekanik katmanlar üstüne çizilir.

Harita, Altyapı ve GIS

Belediyelerin imar plan birimleri, harita mühendisliği büroları, kadastro müdürlükleri parselasyon, alt yapı, yol projesi ve şehircilik paftalarını AutoCAD veya AutoCAD Civil 3D üzerinde üretir. KGM (Karayolları Genel Müdürlüğü) projelerine sunulan altyapı paftaları DWG standardındadır. Map 3D araç seti ile coğrafi koordinat sistemleri (UTM, ITRF) arasında dönüşüm, parsel veri yönetimi ve ArcGIS uyumu sağlanır.

Diğer Alanlar

Set tasarımı, sahne dekoru, fuar standı, mobilya tasarımı, peyzaj projesi, gemi inşa atölyesi 2D paftaları, otomotiv yan sanayi parça resmi, savunma sanayi yan sanayi çizimleri, tarım makineleri imalatçıları — listenin uzaması AutoCAD'in genel CAD olarak konumlanmasından kaynaklanır. Sektör hangisi olursa olsun ortak nokta şudur: ölçülü, ölçeklenebilir, paylaşılabilir teknik çıktı üretmek.

Kimler Kullanır, Nereden Başlamalı?

Kullanan meslekler şu kadar geniştir: mimarlar, iç mimarlar, peyzaj mimarları, inşaat mühendisleri, makine mühendisleri, elektrik-elektronik mühendisleri, harita mühendisleri, şehir plancıları, jeoloji mühendisleri, teknik ressamlar, mobilya tasarımcıları, set tasarımcıları, yapı denetçileri, kamu yapı işleri birimleri, müteahhitlik şirketlerinin proje ekipleri. Mühendislik fakültelerinin "Bilgisayar Destekli Tasarım" zorunlu dersinin pratik kısmı genelde AutoCAD üzerinedir; mezuniyet sonrası iş ilanlarının önemli kısmında temel AutoCAD bilgisi beklenir.

Yeni başlayan biri için sağlıklı sıra şudur: önce arayüz ve LINE, CIRCLE, RECTANGLE, POLYLINE ile basit geometriler. Ardından MOVE, COPY, OFFSET, TRIM, EXTEND, FILLET ile düzenleme. Sonra katman düzeni, blok yönetimi, en son ölçü ve yazı. Bu sıra ters çevrildiğinde — ölçü atmaya katman düzeni kurulmadan başlandığında — dosya birkaç revizyonda bakımı zor hâle gelir. AutoCAD tarihçesi, sürüm farkı ve LT-Full ayrımı için ayrı bir başlık olarak AutoCAD nedir yazısına bakılabilir; bu yazı kavramı sürüm ve edisyon tarafından ele alır.

Birkaç haftalık çalışmayla bir kullanıcı temel 2D pafta üretmeye, ikinci ayın sonunda mimari bir kat planını ölçülendirmeye, üçüncü ay civarında düzenli bir katman ve blok düzeniyle çalışmaya başlar. Sektörel paftaya geçişin yaklaşık olarak 3-6 aylık düzenli proje pratiği gerektirdiği genel bir gözlem; AutoCAD bilgisi belirli bir noktadan sonra yazılımı tanımaktan çok, çalıştığınız disiplinin kendi kurallarını öğrenmeye dönüşür.
