SÖKÜLEBİLEN BİRLEŞTİRME ELEMANLARI EĞİTİMİ

Şantiyede bir konveyörün titreşimle kendi kendine sökülmesi nadir görülen bir kaza değil; çoğu durumda nedeni yanlış seçilmiş bir cıvata ya da unutulmuş bir emniyet elemanıdır. M10 yerine M8 seçmek, 8.8 yerine 4.6 kalitesinde bir cıvata kullanmak, ya da titreşimli ortamda düz pul yerine yaylı pul kullanmayı atlamak — hepsi aynı sonuca götürür. Sökülebilen birleştirme elemanları, makine elemanları derslerinin ilk konusudur ve sebepsiz değildir: tasarımcının yaptığı en küçük tercihler bile montajda büyür.

Aşağıda vida, cıvata, somun, pul, kama, pim ve kilit/emniyet elemanlarını standart, malzeme, ölçü ve sıkma momenti açısından sıralı şekilde ele aldık. Türk makine sektöründe yaygın TS-EN karşılıkları, MEB makine elemanı müfredatındaki sınıflandırma ve sektör örnekleri de eklendi. Konunun mekanik tasarım tarafını paralel takip etmek isterseniz SolidWorks eğitimi içindeki Toolbox ile standart eleman seçimi modülü iyi bir başlangıç olur.

Sökülebilen Birleştirme Nedir? Vida ve Cıvata Farkı

Birleştirme elemanlarını kabaca iki gruba ayırırız. Sökülebilen birleştirmeler montajdan sonra elemana zarar vermeden tekrar açılabilen bağlantılardır; kaynaklı, perçinli veya yapıştırılmış bağlantılar ise sökülemeyen gruba girer. Bir aks parçasını değiştirmek için cıvataları açıyorsanız sökülebilen birleştirmedir, ama aynı parça kaynakla yapılmışsa parçayı kesmeden ayıramazsınız.

Tasarımcı bu seçimi yaparken üç soruyu sorar: parça servis ömrü boyunca açılması gerekiyor mu, üretim yöntemi hangisi daha hızlı, ve maliyet farkı ne? Beyaz eşya üreticileri kompresör montajında cıvata + yaylı pul tercih eder çünkü sahada servis açabilmek ister. Otomotiv şase üretiminde nokta kaynağı baskındır çünkü seri üretimde hızlı ve maliyet düşüktür. İnşaat çeliğinde sahada cıvatalı bağlantı, atölyede kaynak baskın yöntemdir; bu kararı belirleyen tek faktör değil ama bağlayıcı.

Vida ve Cıvata Aynı Şey Midir?

Türkçe konuşmada sık karıştırılır ama makine elemanı terminolojisinde fark vardır. Vida (screw) genelde diş açılmış bir deliğe veya doğrudan parçanın gövdesine sıkılan elemandır; kendi başına çalışır, somuna ihtiyaç duymaz. Cıvata (bolt) ise düz bir delikten geçirilip karşı tarafta somunla sıkıştırılan elemandır. Yani aynı altıgen başlı parça, kullanım şekline göre vida da olabilir cıvata da.

Uygulamada bu ayrım önemli çünkü montaj sırasını ve tork değerini etkiler. Cıvataya tork uygularken karşı tarafta somun döner ya da sabit kalır; vida ise gövdenin kendi dişini deforme etmemek için daha kontrollü sıkılır. İmalatta kullanılan başlıca tipler şunlar:

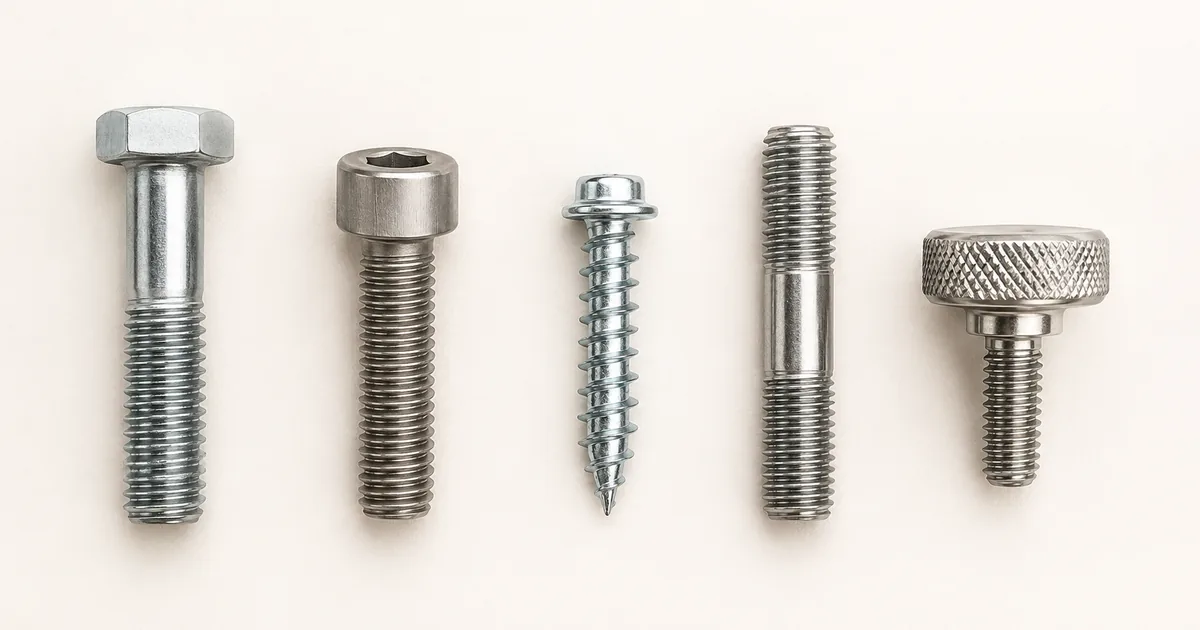

• Altıgen başlı cıvata: En yaygın tip; anahtarla sıkılır. Genel mekanik bağlantılarda.
• İmbus (alyan başlı) vida: Başlık girintili, sıkışık yerlerde tercih edilir. Kalıp ve makine yapımı.
• Saplama: İki ucu dişli, gövdesi dişsiz silindir. Motor blok kafa bağlantısı klasik örnek.
• Tırtıklı somunlu özel cıvata: Elle sıkıp gevşetme isteyen ayar mekanizmalarında.
• Sac vidası: Kendi dişini açan, ince saca uygulanan vida tipi.

Türk piyasasında "civata" yazımı da yaygın görülür; TDK yazımı "cıvata"dır. Standart kataloglarda her iki yazıma da rastlamak mümkün.

Metrik Diş Sistemi ve Ölçü Mantığı

Türk endüstrisinde baskın olan metrik diş sistemidir; M harfi ile gösterilir ve ardından nominal dış çap milimetre cinsinden yazılır. M10 dediğinizde cıvatanın dış çapı 10 mm demektir, kullanılan anahtar bundan büyük olur. ISO 261 ve buna karşılık gelen TS 61 standartları metrik dişli ölçülerini tanımlar. Yaygın boyutlar şu şekilde:

Anahtar açıklıkları DIN ve ISO arasında bazı boyutlarda farklılık gösterir; özellikle M10 ve M12'de eski DIN'de 17 ve 19 mm iken bazı yeni ISO ürünlerinde 16 ve 18 mm görünür. Tedarikte bu detay atlanır ve sahada anahtar uymaz; siparişte WAF (wrench across flats) ölçüsünü teyit etmek pratik tedbirdir.

İnce diş seçimi titreşimli ortamda ve hassas ayar gereken yerlerde tercih edilir; standart adım ise montaj hızı ve toleransa açıklık ister. Hidrolik silindir flanş bağlantılarında ince diş, genel makine kaide cıvatalarında standart adım baskındır.

Cıvata Malzeme Sınıfları, Somun ve Pul Seçimi

Cıvata başında küçük bir sayı görürsünüz — 4.6, 5.8, 8.8, 10.9, 12.9 gibi. Bu işaret rastgele değil; ISO 898-1 standardının (TS EN ISO 898-1 olarak Türkiye'de de geçerli) tanımladığı dayanım sınıfıdır. İki rakamlı bu kodun okunması şu şekilde:

• Birinci sayı × 100 = Minimum çekme dayanımı (N/mm²): 8.8 sınıfında ilk rakam 8, çekme dayanımı 800 N/mm².
• İkinci sayı × ilk sayı × 10 = Akma dayanımı (N/mm²): 8.8 için 8 × 8 × 10 = 640 N/mm² akma dayanımı.
• İkinci sayı × 10 = Akma/çekme oranı (%): 8.8 cıvata çekme dayanımının %80'i akma sınırıdır.

Pratik anlamı: 8.8 endüstride en yaygın orta-yüksek dayanım sınıfıdır, genel mekanik yapı bağlantıları için varsayılan seçimdir. 10.9 ve 12.9 yüksek mukavemet gerektiren yerlerde — örneğin pres alt çenesi, kalıp bağlantısı, otomotiv motor cıvatası — kullanılır. 4.6 ve 5.8 düşük yük taşıyan ahşap, sac veya genel amaçlı bağlantılarda yeterlidir.

Paslanmaz cıvatalarda kodlama farklıdır. A2-70 ya da A4-80 görürsünüz: A2 ostenitik krom-nikel paslanmaz, A4 ek molibden içerir (deniz suyu dayanımı), -70 ve -80 ise dayanım kademesini gösterir. Gıda sanayi paslanmaz tank cıvatasında A2-70 standart tercihtir; deniz kenarındaki tesislerde A4 zorunlu hale gelir.

Somun ve Pul Seçimi Hangi Kurala Bağlıdır?

Somun, cıvatanın karşı tarafındaki dişli elemandır ve dayanım sınıfının cıvatayla uyumlu olması zorunludur. ISO 898-2 somun dayanım sınıflarını tanımlar — somunda tek rakam vardır: 6, 8, 10, 12. Genel kural: cıvata sınıfı somun sınıfından küçük ya da eşit olmalı; aksi takdirde sıkmada somunun dişi sıyrılır. 10.9 cıvata + 8 somun kombinasyonu klasik bir hatadır; doğrusu 10 somundur.

Pul türlerinin işlevini ayırt etmek de kritik. Yaygın tipler:

1. Düz pul (DIN 125 / ISO 7089): Yük dağıtır, parçanın üzerinde iz oluşmasını engeller. Asıl işlevi koruma.
2. Yaylı pul (DIN 127): Açılı kesimli, sıkma sonrası yay etkisiyle cıvatayı titreşime karşı tutar. Geleneksel emniyet pulu.
3. Dişli pul (DIN 6797): İç veya dış dişli kenar, yüzeye batarak dönmeyi engeller. Elektrikli bağlantılarda da kullanılır.
4. Kilit pul çifti (Nord-Lock tipi yapı): İki parçanın birbirine eğimli yüzeyleri, gevşeme yönünde sıkışmayı artırır. Aşırı titreşimli ortamlarda.
5. Geniş pul (DIN 9021): Çapı yüksek, ince sac ve ahşap bağlantılarda parçanın yarılmasını önler.

Türk beyaz eşya üreticileri çamaşır makinesi kazan motoru bağlantısında genelde düz pul + yaylı pul ikilisini birlikte kullanır; biri yük dağıtır, diğeri titreşime karşı tutar. Tek pula düşüldüğünde sahada gevşeme şikayetleri artar — bu klasik bir kalite kontrol meselesidir.

Kama ve Pim Ne Zaman Kullanılır?

Vida ve cıvatalar eksenel kuvvet aktarır; ama bir mile takılı kasnağın dönmesini engellemek için eksenel sıkma yetmez. Burada kama (key) devreye girer. Kama, mil ile göbek arasındaki kanala oturup torku aktaran prizmatik bir elemandır. Pim (pin) ise pozisyonlamak veya sınırlı yük taşımak için kullanılır.

Kama tipleri:

• Düz kama (DIN 6885 / TS 147): Dikdörtgen kesit, mil kanalına yerleşir. Redüktör kasnakları, transmisyon mili.
• Eğik kama: Üst yüzeyi eğimli, çekmeye karşı tutar. Klasik tasarımda kalıyor, modern uygulamada azaldı.
• Yarım ay kama (DIN 6888): Yarım daire kesit, küçük millerde alet aksesuarı bağlantısında.
• Boyuna kama (spline): Mil boyunca çoklu diş; otomotiv aktarma şaftında.

Pim tipleri ise pozisyon ve emniyet ayrımıyla seçilir:

• Silindirik pim (DIN 7): Hassas pozisyonlama. Kalıp parça eşleştirme.
• Konik pim (DIN 1): Sıkışarak oturur, sökülürken aynı yönde itilir. Tekrar montajda yeri belli.
• Yaylı pim (DIN 1481): Yarıklı tüp, deliğe basıldığında kapanıp tutar. Toleransa karşı esnek.
• Gupilya (split pin / DIN 94): Tekerlek somunu emniyet pimi olarak yaygın; tek kullanımlık.
• Kayar pim: Aşırı yükte kesilerek hasarı sınırlandırır — koruma elemanı.

Pratik örnek: tarım makinesi şaft bağlantılarında kayar pim çok bilinçli bir tercihtir — toprak içinde takılan bir alete aşırı yük geldiğinde pim kesilir, pahalı dişli kutusu kurtulur. Pim 50 kuruş, dişli kutusu birkaç bin TL.

Titreşim Altında Hangi Emniyet Elemanı İşe Yarar?

Cıvataların gevşemesinin %85'i titreşim kaynaklıdır. Sıradan bir motor titreşimi, bir konveyör vurmasi, bir vinç sallanması — hepsi sıkma kuvvetini saniyeler içinde sıfıra düşürebilir. Bunun için tasarımda emniyet stratejisi katmanlıdır:

Form bazlı emniyet

Kontra somun, taçlı somun + gupilya, kilit pul çifti — geometri sayesinde dönmeyi mekanik olarak engeller.

Sürtünme bazlı emniyet

Yaylı pul, dişli pul, naylon halkalı somun (DIN 985). Naylonun cıvata dişine sürtünmesi gevşemeyi yavaşlatır.

Kimyasal emniyet

Diş kilitleyici sıvılar — orta ve yüksek mukavemet kademeleri vardır. Servisi sık parçada düşük, kalıcı bağlantıda yüksek mukavemet seçilir.

Geometrik kilitleme

Tel emniyet (lockwire), uçak motorlarında zorunludur. Cıvataların başlarını telle birbirine bağlar; biri gevşemeye başlasa diğeri tutar.

Bir kural: titreşimli ortamda tek katman emniyete güvenme. Otomotiv tekerlek somunu örneği akademik klasiktir — konik somun yüzey kilidi + yıldız desen sıkma sırası + tork kontrolü. Üç katman birden çalışır.

Sıkma Momenti ve Yüzey Kaplama Tipleri

Sıkma momenti bir cıvataya uygulanan dönme kuvvetidir, Newton-metre (Nm) cinsinden ölçülür. Temel formül şu şekilde:

T = K × F × d

Burada T sıkma momenti (Nm), K sürtünme katsayısı (genelde 0.2 kuru, 0.15 yağlı), F ön-yükleme kuvveti (N), d cıvata anma çapı (m) anlamına gelir. Pratikte tasarımcı bu hesabı her cıvata için yapmaz — standart tablolar üzerinden gider. Yaygın değerler:

Tablodaki değerler kuru ve hafif yağlanmış diş için tipik. Yağlı diş ise sürtünme düştüğünden tork değerlerini %10-15 düşürmek gerekir; aksi takdirde ön-yükleme aşılır ve cıvata akma sınırına yaklaşır. Tork anahtarı kalibrasyonu en az yılda bir kontrol edilir — özellikle kritik bağlantılar için.

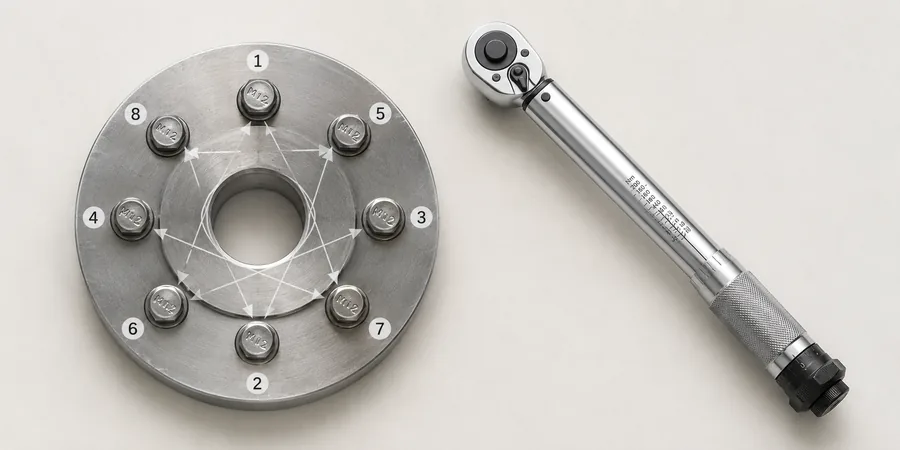

Sıkma sırası da önemlidir. Bir flanş üzerinde 8 cıvata varsa karşılıklı çapraz pattern (yıldız) sırasında her cıvata önce %30, sonra %60, son turda %100 tork ile sıkılır. Tek seferde sıkıldığında flanş eğilir, sızdırmazlık bozulur.

Galvaniz, Eloksal ve Yüzey Kaplama Tipleri

Çelik cıvata atmosferde paslanır, paslanma cıvata mukavemetini kaybettirir. Bu yüzden çoğu cıvata kaplı tedarik edilir. Kaplama tipi ortam koşuluna göre seçilir:

• Elektrolitik galvaniz (Zn 5-12 µm): En yaygın, mavi-sarı parlak görünüm. İç mekan ve hafif dış mekan koşulları.
• Sıcak daldırma galvaniz (Zn 50-85 µm): Tank içinde eritilmiş çinkoya daldırma. Açık atmosfer, çelik yapı, telekomünikasyon kuleleri.
• Çinko-nikel kaplama: Elektrolitik galvanizden daha üst korozyon dayanımı. Otomotiv altyapı parçalarında.
• Geomet / Dacromet: Çinko ve alüminyum karışımı pul kaplama, hidrojen kırılganlığı yaratmayan yöntem. Yüksek dayanım sınıfı cıvatalarda.
• Eloksal: Sadece alüminyum cıvatalar için, oksit tabakası elektrolitik kalınlaştırılır. Hafif yapı, dekoratif uygulama.
• Siyah oksit: Yağ filmi koruması, hafif görünüm. Kalıp ve makine içi parçada.

10.9 ve üzeri yüksek dayanım cıvatalarda elektrolitik galvaniz hidrojen kırılganlığı (hydrogen embrittlement) riski taşır — kaplama sırasında atom hidrojeni metale girer ve kırılgan kılar. Bu sınıflar için Geomet veya çinko-lamel kaplama tercih edilir. Türk otomotiv yan sanayinde bu detay zorunlu tedarik şartnamesidir; aksi takdirde TS EN ISO 4042 dış-piyasa kabul testlerinde reddedilir.

Türk Sektör Örnekleri ve Tedarik Pratiği

Türkiye'de cıvata-somun üretimi yoğun bir sektör; İstanbul, Bursa, Kocaeli ve İzmir hattında onlarca üretici aynı standartlara üretim yapar. Endüstri kollarında tipik kullanım örnekleri:

• Beyaz eşya: M6-M8 ağırlıklı, 4.6-5.8 sınıfı, elektrolitik galvaniz. Buzdolabı kompresör bağlantısı, çamaşır makinesi kazan tutuş cıvataları.
• Otomotiv: M8-M14 baskın, 10.9 ve üzeri, çinko-nikel veya Geomet. Şanzıman, süspansiyon, motor blok kafa cıvatası.
• İnşaat çeliği: M16-M30, 8.8 ve 10.9 sınıfları, sıcak daldırma galvaniz. Bulonlu birleşimler TS EN 1090 uyumu zorunlu.
• Tarım makinesi: M10-M16, 8.8 sınıfı, sıcak daldırma. Pulluk şase bağlantısı, ekipman pim-kayar pim emniyetleri.
• Mobilya: M5-M8, düşük sınıf, eloksal veya nikel kaplama. Görünür yerlerde estetik kaplama tercihi.

MEB makine elemanları müfredatında sökülebilen birleştirme elemanları lise düzeyinde ele alınır; meslek liselerinin tornacı ve makine teknolojisi bölümlerinde temel ders konusudur. Üniversite makine mühendisliği programlarında ise "Makine Elemanları I" dersinin ilk yarısı bu konuya ayrılır — Niemann, Decker, Shigley kaynak kitaplarının açılış bölümleridir. Wikipedia'da konunun Türkçe özet sayfasını cıvata maddesi üzerinden takip edebilir, Almanca makine elemanları geleneğinin derinleştirildiği Schraubenverbindung sayfasından da konuyu çapraz okuyabilirsiniz.

Tedarik tarafında bir pratik not: cıvata-somun siparişinde standart kodu, dayanım sınıfı, kaplama ve adet bir arada belirtilir. Örnek: "DIN 933 M12×40 8.8 sıcak daldırma galvaniz, 500 adet". Sadece "M12 cıvata" demek piyasada karışıklığa yol açar — kalite, uzunluk ve diş tipi belirsiz kalır. CAD ortamında bu spesifikasyonu standart parça kütüphanesinden çekmek için SolidWorks Toolbox ya da Inventor Content Center modülleri tasarım sürecini hızlandırır; her parçanın metadata'sında ISO/DIN kodu hazır gelir.

Sık Sorulan Sorular

Bir bağlantıda cıvata mı vida mı kullanmalıyım?

Eğer karşı tarafta diş açılmış bir gövde (motor bloğu, dökme parça) varsa vida; iki düz delikten geçirip somunla sıkacaksanız cıvata. Vida bağlantısı parçanın kendi gövdesine sıkılır, sökülüp takılması parça malzemesine zarar verebilir. Cıvata-somun çifti ise sökme açısından daha güvenli; servis tekrarı çoksa cıvata tercih edilir.

8.8 ile 10.9 cıvata arasında fiyat farkı kadar değer var mı?

Yük gereksinimi düşükse hayır, 8.8 yeterlidir ve fazlasını seçmek maliyettir. Ama yüksek titreşim, döngüsel yük veya yüksek sıcaklık ortamında 10.9 ve 12.9 fark yaratır. Aynı zamanda 10.9 ve üzeri sınıflarda kaplama dikkat ister — hidrojen kırılganlığı riski vardır, sıradan elektrolitik galvaniz kullanılmaz.

Yaylı pul gerçekten gevşemeyi önler mi?

Çok yüksek titreşim altında etkisi sınırlıdır; deneysel çalışmalar yaylı pulun sadece düşük-orta titreşim seviyelerinde çalıştığını gösterir. Kritik uygulamalar için kilit pul çifti (Nord-Lock tipi), diş kilitleyici sıvı veya naylonlu somun daha güvenilir. Yaylı pul "ucuz ve genel amaçlı" emniyet kategorisinde kalır.

Kama ile pim aynı işi mi görür?

Hayır, farklı işlevler. Kama mil ile göbek arasında tork aktarır — bir kasnağın milden döndüğü için kayması engellenir. Pim ise pozisyonlama veya emniyet için kullanılır; tork aktarma birincil işi değildir. İki parçanın hep aynı geometride buluşmasını istiyorsanız pim; kuvvet aktarımı yapılacaksa kama.

Metrik diş yerine UNF / UNC seçmem gerekir mi?

Türkiye ve Avrupa pazarında baskın olan metrik (M) dişlidir. ABD pazarına yönelik üretim, askeri ve havacılık standartları, Amerikan menşeli makine yedek parçası gibi spesifik durumlarda UNC (kaba) ve UNF (ince) diş kullanılır. İki sistem birbirinin yerini tutmaz — M10 cıvata 3/8" deliğe geçmez. Karışık kullanımdan kaçınmak ve teslim öncesi diş kontrolü yapmak yerinde olur.

Tork anahtarı kullanmazsam ne kaybederim?

Elle sıkmada genelde tork ya çok düşük ya çok yüksek olur. Düşük tork gevşemeye götürür, yüksek tork cıvatayı akma sınırına ya da kopmaya yaklaştırır. Otomotiv tekerlek somunlarının yıllarca yıldız desenle sıkılmasının nedeni budur — her somun aynı kuvveti almalı. Kritik bağlantılarda kalibreli tork anahtarı yatırımı kısa sürede kendini öder.

Paslanmaz cıvata her ortamda kullanılabilir mi?

Çoğunda evet ama dayanım sınıfı düşüktür. A2-70 yaklaşık 700 N/mm² çekme dayanımına ulaşır — bu 8.8 karbon çelik cıvatadan yaklaşık %12 düşük. Yüksek yüklü yerlerde paslanmaz seçmek istiyorsanız çapı bir kademe büyütmek gerekebilir. Bir diğer nokta: paslanmaz cıvata + paslanmaz somun "galling" denen sürtünme kaynaklı sıyrılmaya yatkındır; özel yağlayıcı veya farklı sınıf paslanmaz ikilisi kullanılır.

Cıvata uzunluğu nasıl seçilir?

Cıvata uzunluğu, başlık altından gövde sonuna kadar ölçülür (altıgen başlı için). Yeterli uzunluk şu kuralla bulunur: birleştirilen parçaların toplam kalınlığı + pul kalınlıkları + somun yüksekliği + 1-2 diş çıkıntı. Cıvata çıkıntısı 1-2 diş kadar olmalı; çok kısa olursa somun tam oturmaz, çok uzun olursa görüntü kötü ve sıkışık yerde sorun çıkar. Standart uzunluk aralıkları katalogda 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 mm gibi 5'er artar.

Sökülebilen birleştirme elemanlarını seçerken sadece "cıvata olur" düşüncesiyle hareket etmek olmuyor. Standart, dayanım sınıfı, ölçü, kaplama, sıkma momenti ve emniyet stratejisi bir bütün olarak düşünüldüğünde montaj sahada sorunsuz oturur. Bu altı bileşeni bir kez sistematik takip etmeye başladığınızda CAD ortamında parça seçimi ile sahadaki montaj davranışı arasındaki bağ da netleşir; tasarım masasında verdiğiniz her karar, üretim ve servis sırasında bir kez daha hayat bulur.
